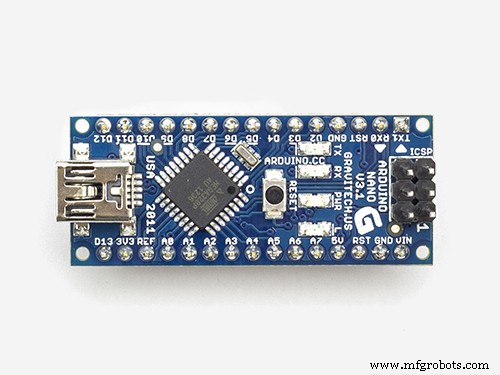

| 아두이노 나노 R3 | 1 | |
| Maxim DS3231MPMB1 RTC 모듈 | 정확한 실시간 시계, 정전 시에도 시간 유지 | 1 |
겨울철 새벽 6시, 어둡고 추운 방에서 일어나는 건 고역입니다. 인공적인 '일출'을 만들어 방을 서서히 밝고 따뜻하게 해준다면 어떨까요?
기존 천장 등기구에 끼울 수 있는 스마트 전구를 제작합니다. 해가 뜨듯 서서히 조도를 높여 자연스러운 기상을 유도하고, 향후 스마트폰과 연동해 제대로 된 알람 시계로 발전시킬 계획입니다.
일반 전구를 망치로 깨서 유리구를 제거하고, 알루미늄 소켓과 바닥 단자에 전선을 납땜해 스마트 전구의 베이스로 활용했습니다.
⚠ 안전 경고: 50V 이상 고전압을 다룹니다. 감전 시 중상 또는 사망할 수 있습니다.
일반 전구는 교류 전원으로 작동하므로 마이크로컨트롤러로 직접 제어할 수 없습니다. TRIAC을 사용해 교류 파형의 위상을 제어, 디밍을 구현합니다. 교류 사인파의 제로크로싱(영점 교차) 시점을 정확히 맞춰야 깜빡임 없는 부드러운 디밍이 가능합니다.
제로크로싱 검출: 4N35 옵토커플러(U1)로 교류 영점 교차 시 트랜지스터가 턴온되어 MCU에 하이 신호 전달. 저전압 회로와 메인 전압 회로 절연 역할도 겸함.
TRIAC 구동: MOC3063 옵토커플러(U2, 출력단에 TRIAC 내장)로 MCU와 고전압 TRIAC(Q2) 완전 절연. 제로크로싱 기능이 없는 옵토커플러를 사용해야 임의 위상에서 턴온 가능.
아두이노 나노가 TRIAC 제어 및 알람 시각 관리를 담당. DS3231 RTC 모듈로 정확한 시각 유지(배터리 백업). 5V 전원은 소켓에서 들어오는 교류를 5V 700mA 강압형 SMPS로 변환해 공급.
코드는 비교적 단순하며 자명합니다. 이해 안 되면 제가 개발을 못 한 겁니다!
며칠~몇 주간 실사용해 보고 기상 효과가 검증되면, 더 스마트하고 정교한 버전으로 발전시킬 예정입니다.
/* 스마트 전구 - 기상 시각에 맞춰 서서히 점등
* 1) 전원 투입 시 점등 후 서서히 소등 (동작 확인)
* 2) 밤 동안 대기
* 3) 오전 6시 서서히 점등 → 최대 밝기 유지
* 4) 실내가 밝으면(조도 센서) 점등 안 함
* 사용법: 취침 시 전등 켜두면 아침에 자동 점등, 외출 시 스위치로 끄기
* DS3231으로 시간 보존
* @author Jiri Praus
* AC 디밍 참고: https://arduinotehniq.blogspot.com/2014/10/ac-light-dimmer-with-arduino.html
*/
#include <TimerOne.h>
#include "RTClib.h"
#define TRIAC_PIN 2
#define ZERO_CROSS_PIN 3
#define LIGHT_SENSOR_PIN A6
#define FREQUENCY_STEP 75 // 50Hz 기준 밝기 단계당 지연(µs), 60Hz면 65로 변경
#define CHANGE_DIM_LEVEL_EVERY 1 // 디밍 단계 변경 주기(초)
#define MAX_DIM_LEVEL 128 // 완전 소등
#define MIN_DIM_LEVEL 0 // 최대 점등
#define DARK_THRESHOLD 300 // 조도 센서 임계값(이하면 어두움)
volatile byte triacCounter = 0;
volatile boolean zeroCrossed = false;
byte dimLevel = MIN_DIM_LEVEL;
boolean lightOn = false;
RTC_DS3231 rtc;
void setup() {
Serial.begin(115200);
digitalWrite(TRIAC_PIN, LOW);
pinMode(TRIAC_PIN, OUTPUT);
pinMode(ZERO_CROSS_PIN, INPUT);
pinMode(LIGHT_SENSOR_PIN, INPUT);
if (!rtc.begin()) {
Serial.println("Couldn't find RTC");
while(1);
}
if (rtc.lostPower()) {
Serial.println("RTC lost power, lets set the time!");
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}
noInterrupts();
attachInterrupt(digitalPinToInterrupt(ZERO_CROSS_PIN), zeroCrossDetected, RISING);
interrupts();
Timer1.initialize(FREQUENCY_STEP);
Timer1.attachInterrupt(triacTimerInterrupt, FREQUENCY_STEP);
}
void loop() {
delay(CHANGE_DIM_LEVEL_EVERY * 1000);
checkAlarmClock();
adjustDimLevel();
debugPrint();
}
void zeroCrossDetected() {
zeroCrossed = true;
triacCounter = 0;
digitalWrite(TRIAC_PIN, LOW);
}
void triacTimerInterrupt() {
if (dimLevel >= MAX_DIM_LEVEL) {
digitalWrite(TRIAC_PIN, LOW);
} else if (dimLevel <= MIN_DIM_LEVEL) {
digitalWrite(TRIAC_PIN, HIGH);
} else if (zeroCrossed) {
if (triacCounter >= dimLevel) {
digitalWrite(TRIAC_PIN, HIGH);
zeroCrossed = false;
} else {
triacCounter++;
}
}
}
void adjustDimLevel() {
if (lightOn && dimLevel > MIN_DIM_LEVEL) dimLevel--;
else if (!lightOn && dimLevel < MAX_DIM_LEVEL) dimLevel++;
}
void checkAlarmClock() {
if (!lightOn && isRoomDark()) {
DateTime now = rtc.now();
if (now.hour() == 6 && now.minute() == 0) {
lightOn = true;
}
}
}
boolean isRoomDark() {
return analogRead(LIGHT_SENSOR_PIN) < DARK_THRESHOLD;
}
void debugPrint() {
Serial.print("lightOn="); Serial.println(lightOn);
Serial.print("dimLevel="); Serial.println(dimLevel);
DateTime now = rtc.now();
Serial.print("datetime=");
Serial.print(now.year(), DEC); Serial.print('/');
Serial.print(now.month(), DEC); Serial.print('/');
Serial.print(now.day(), DEC); Serial.print(' ');
Serial.print(now.hour(), DEC); Serial.print(':');
Serial.print(now.minute(), DEC); Serial.print(':');
Serial.println(now.second(), DEC);
Serial.print("lightLevel="); Serial.println(analogRead(LIGHT_SENSOR_PIN));
}
