픽셀 체이서: 아두이노 나노로 만든 인터랙티브 원탭 LED 게임

부품 및 소모품

Arduino Nano R3	1개
Adafruit NeoPixel 링: WS2812 5050 RGB LED	1개
납땜리스 브레드보드 하프 사이즈	1개
10k옴 저항	1개
SparkFun 푸시버튼 스위치 12mm	1개
점퍼 와이어 (범용)	1세트

앱 및 온라인 서비스

• Arduino IDE

프로젝트 개요

과거 게임 개발자였고, 모바일 게임 개발의 성배 중 하나가 궁극의 "원탭(한 번 탭)" 게임 만들기입니다.

마이크로컨트롤러, 버튼, 시각적 피드백만으로 멋진 원클릭 "물리" 게임을 만들 수 있는지 확인해보고 싶었습니다.

PIXEL CHASER(픽셀 체이서) 소개!

꽤 쉬운 제작이라 바로 시작해봅시다!

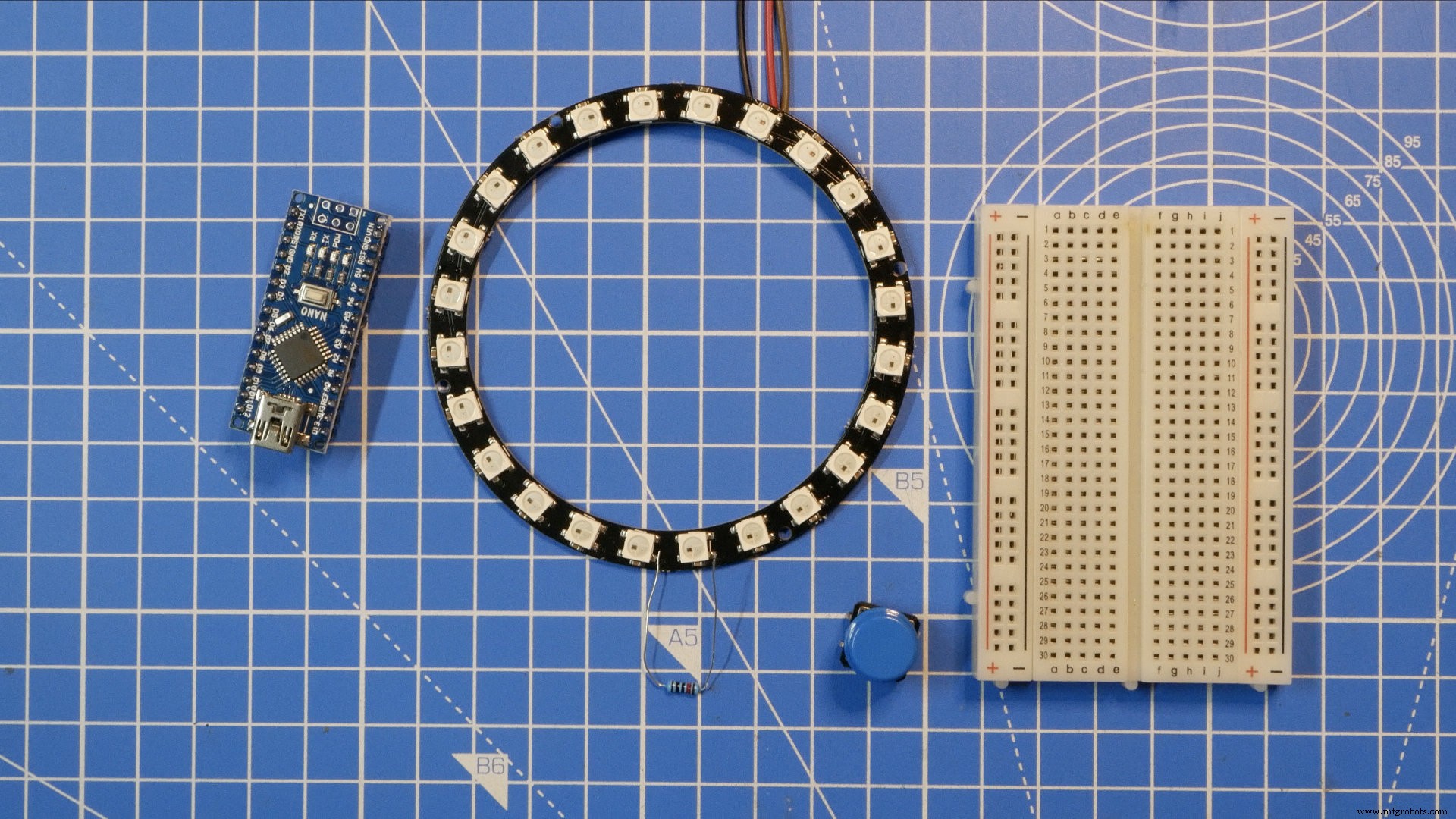

필요한 부품은?

• Arduino Nano (또는 사용 가능한 IO 핀 2개 있는 아무 마이크로컨트롤러)
• RGB "NeoPixel" 링 또는 스트립
• 모멘터리 버튼
• 10k 저항
• 브레드보드
• 와이어

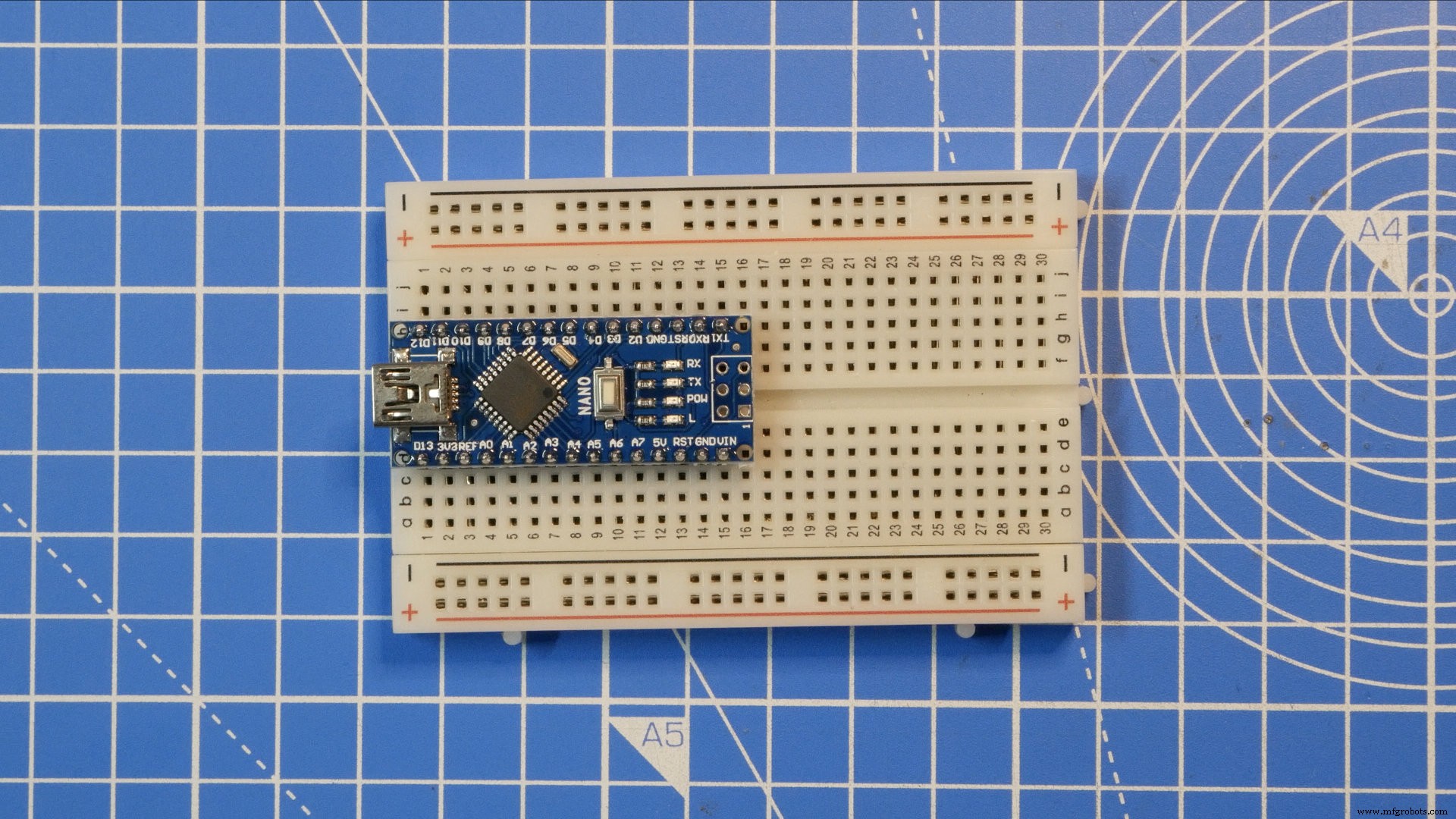

1단계

나노를 브레드보드 한 쪽 끝에 USB 커넥터가 가장자리에 오게 꽂습니다.

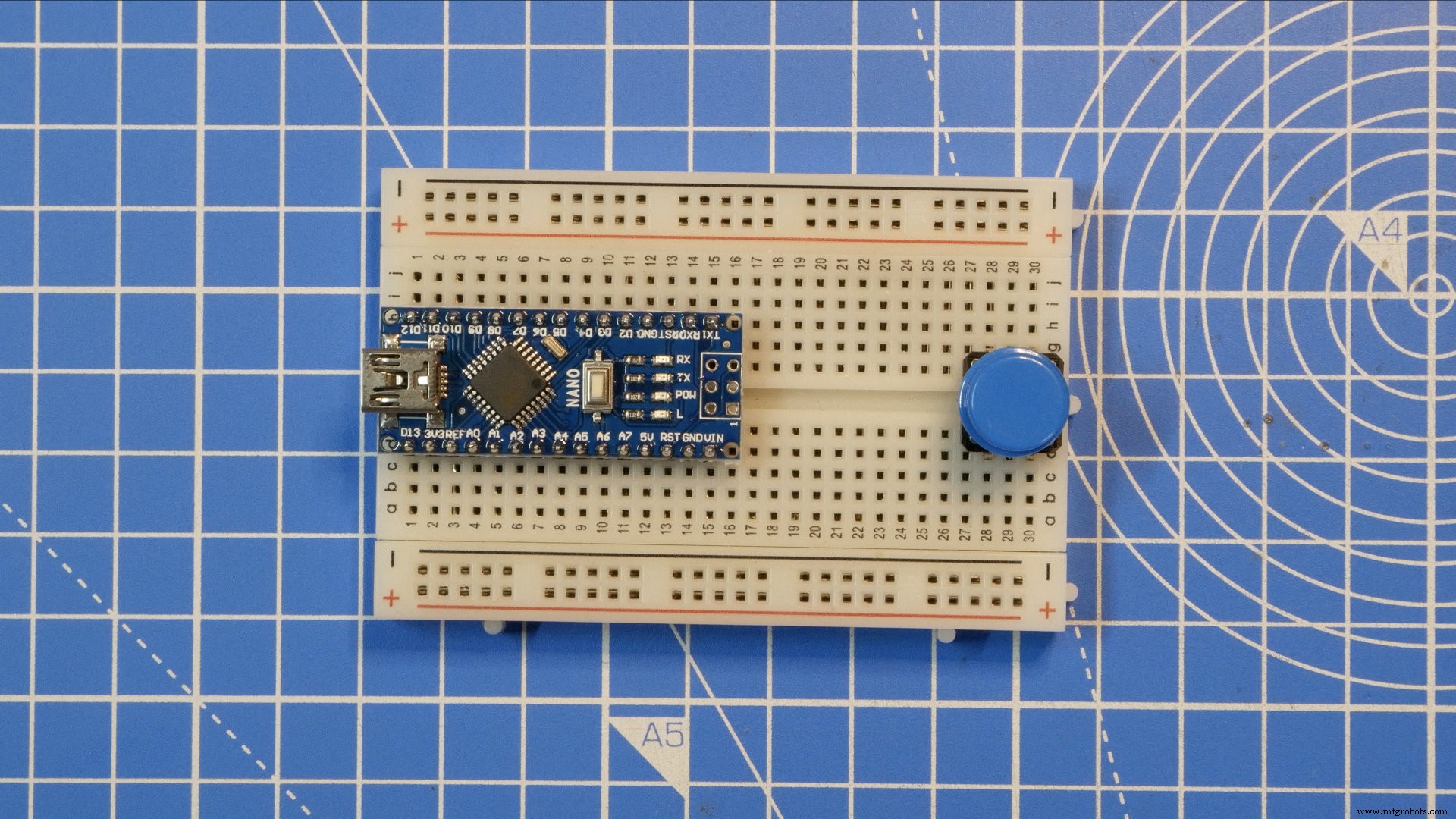

2단계

버튼을 브레드보드 반대쪽 끝, 가장자리 가까이에 꽂아 누르기 쉽게 합니다.

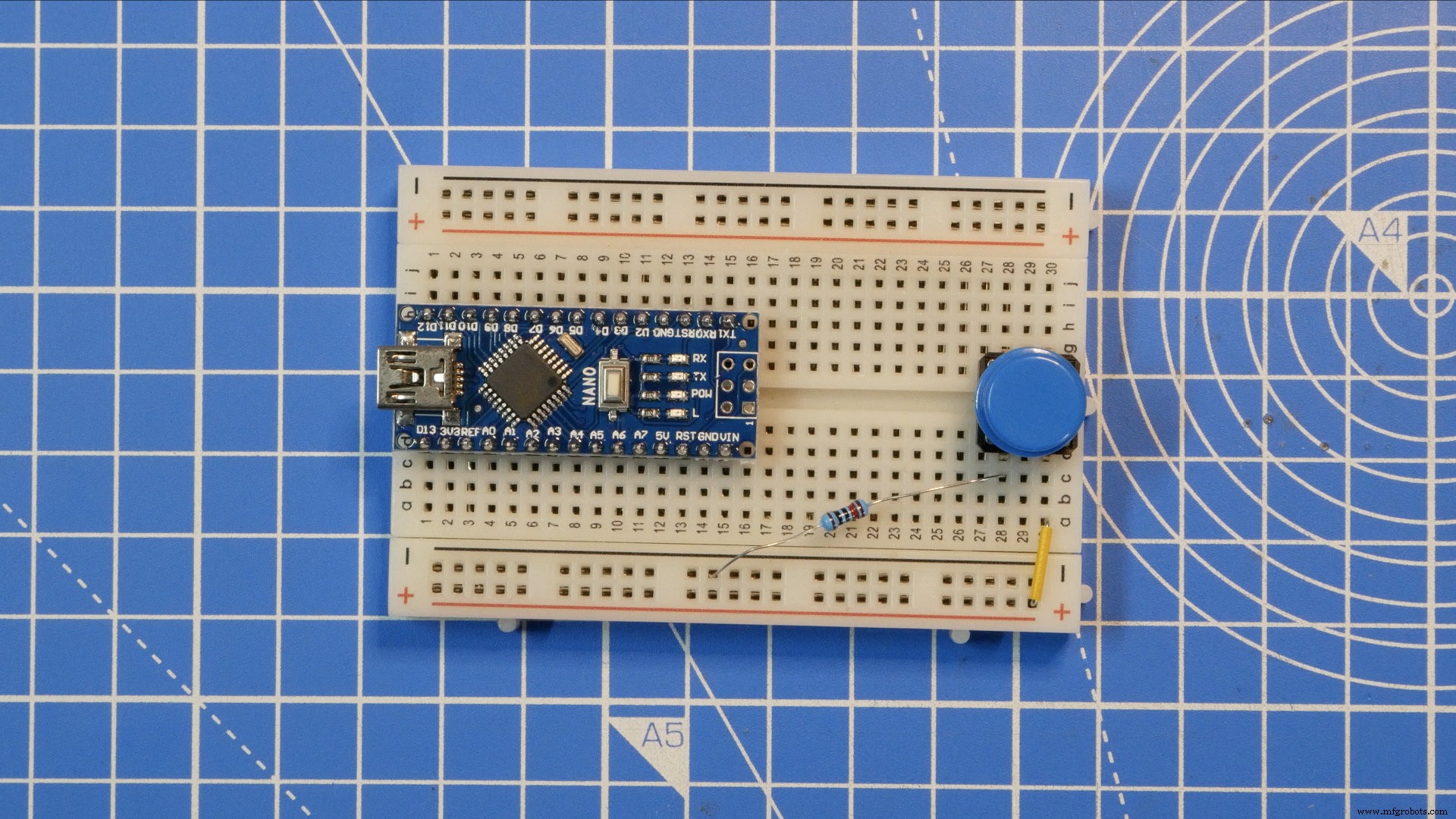

3단계

버튼 한 쪽과 브레드보드 GND 레일 사이에 10k 저항 연결. 이게 버튼의 기본 LOW 상태. 버튼 눌렀을 때 VCC와 GND 사이 쇼트 방지용(마이크로컨트롤러 등 부품 손상 예방).

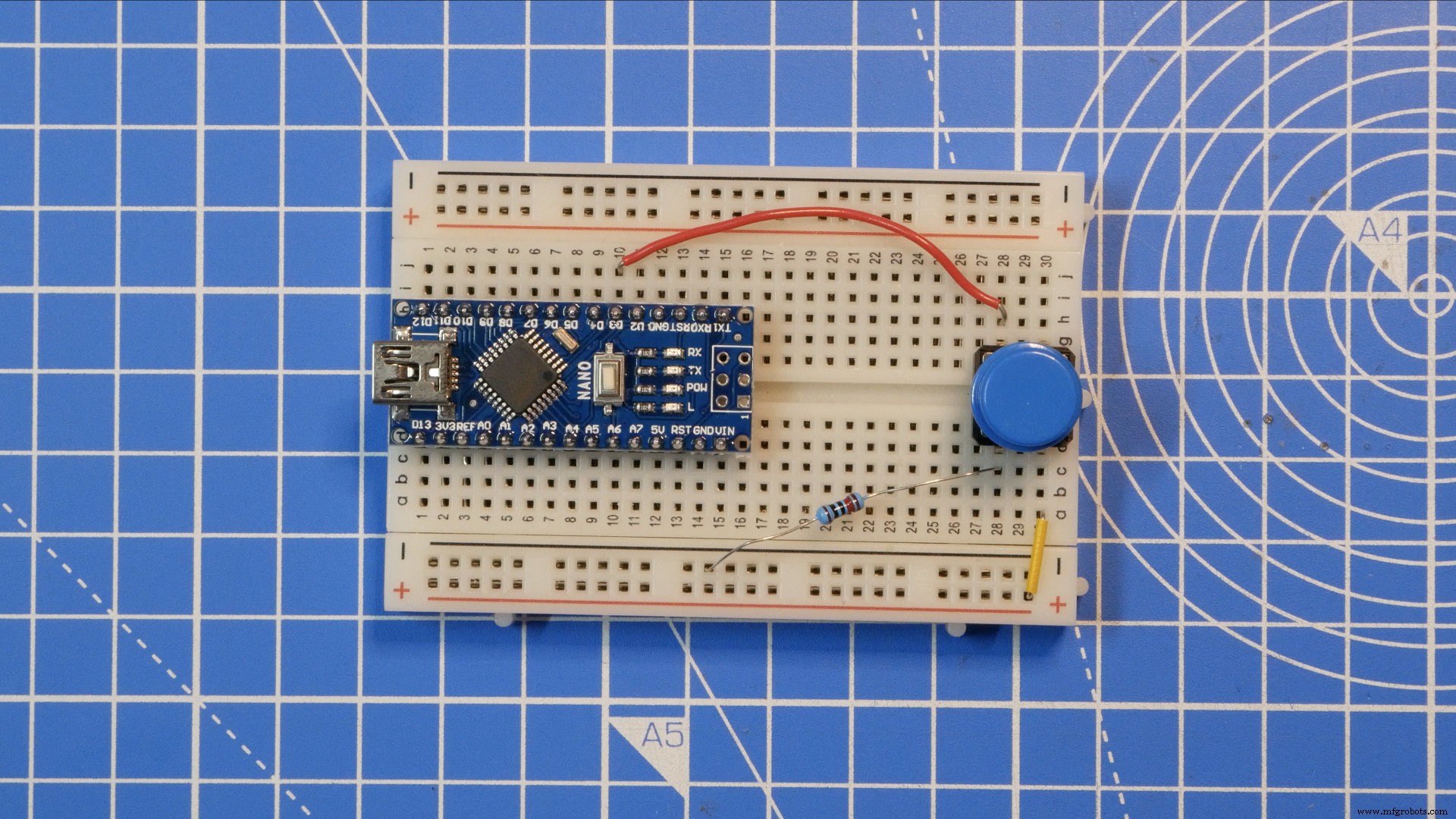

4단계

버튼 반대쪽에서 VCC 레일로 점퍼 와이어 연결. 버튼 누르면 High 됨.

5단계

버튼 GND 쪽에서 나노 D3로 점퍼 와이어 연결. D3 읽어 버튼 상태 판단.

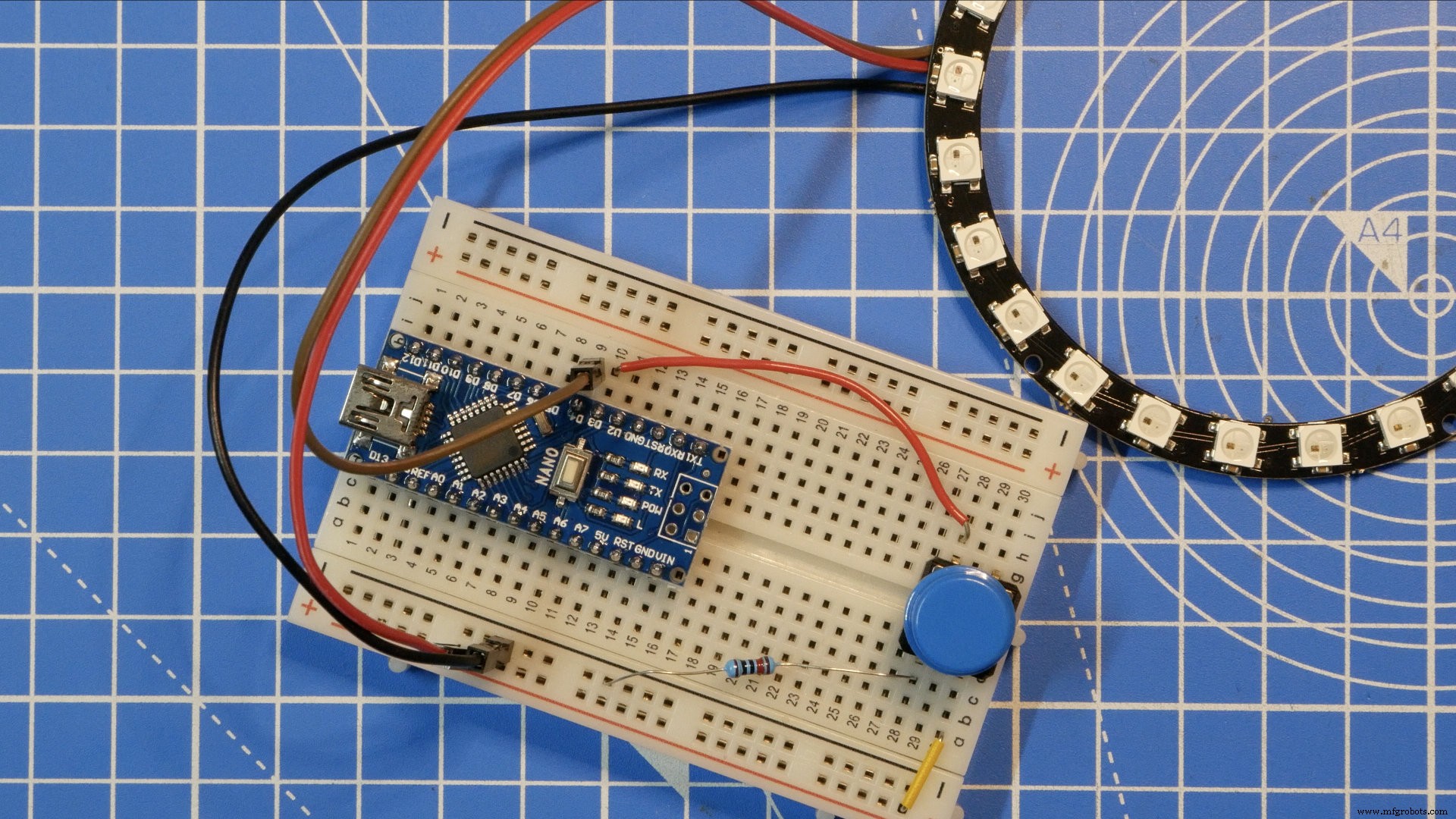

6단계

RGB 스트립/링을 브레드보드에 연결. VCC 와이어 → VCC 레일, GND 와이어 → GND 레일, DI(Data In) 와이어 → 나노 D4. D4로 픽셀 제어.

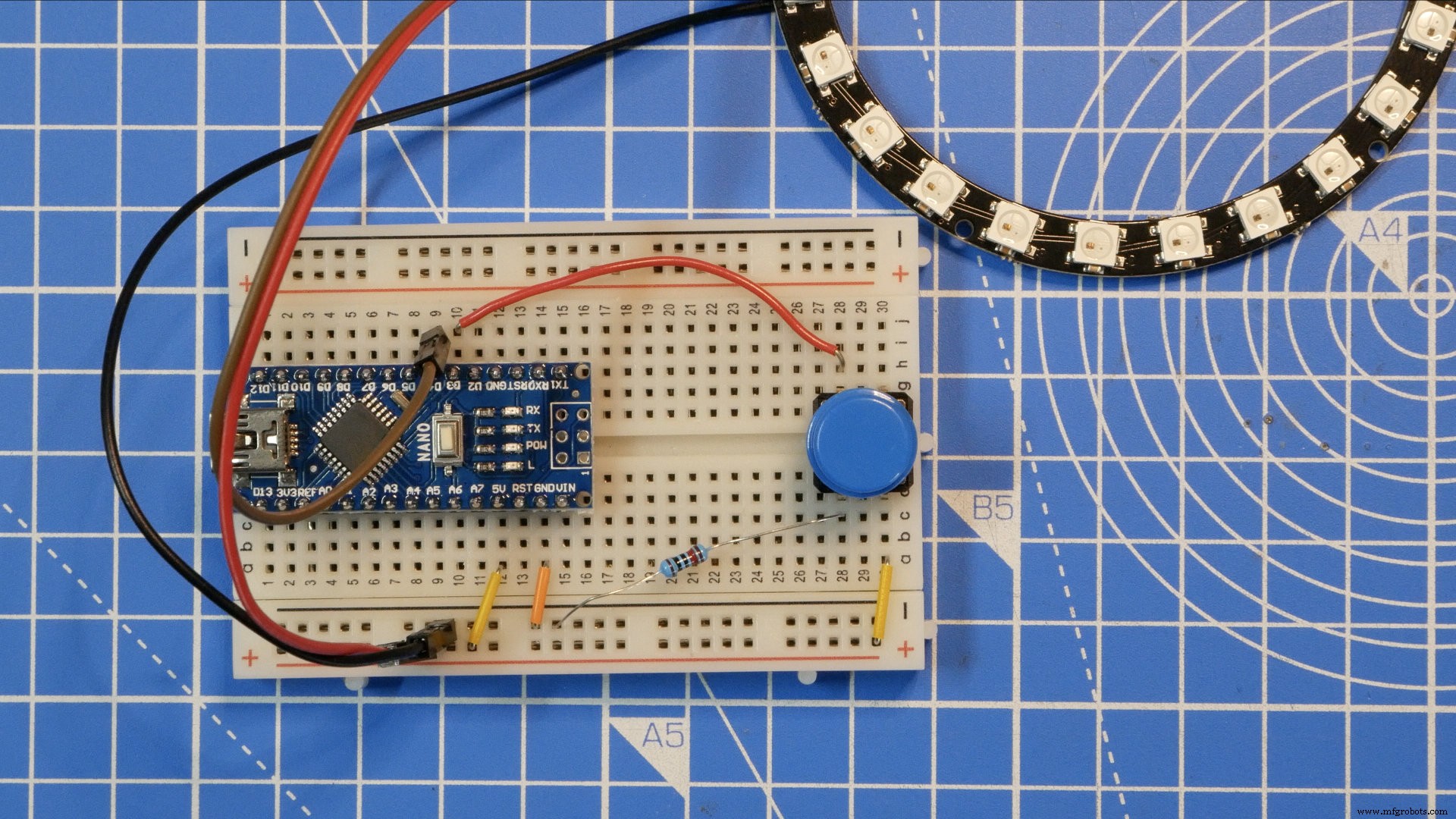

7단계

나노 5V 핀 → VCC 레일, 나노 GND 핀 → GND 레일 점퍼 와이어 연결.

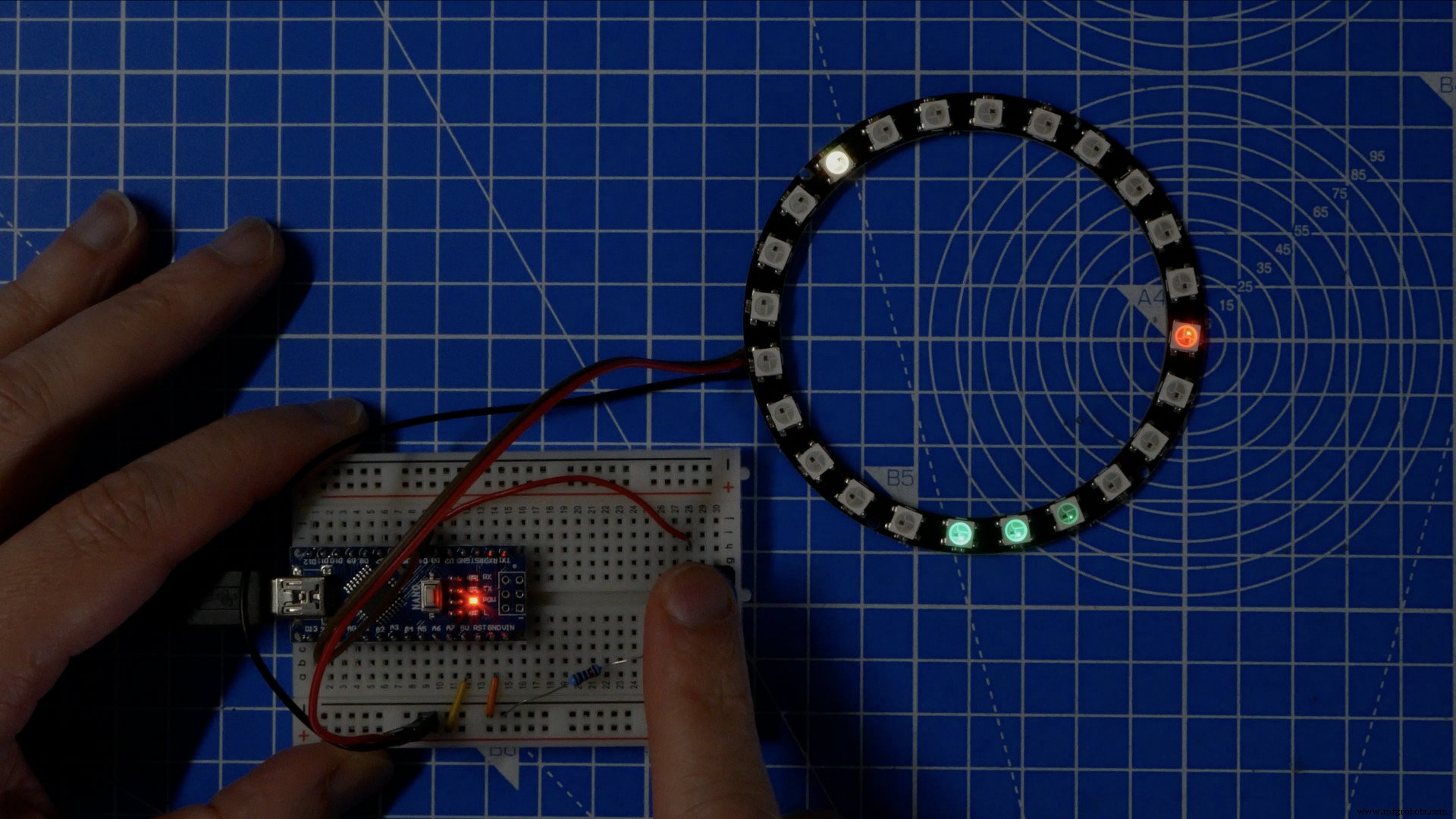

8단계

코드 업로드하고 플레이!

이 프로젝트 즐기셨길 바랍니다!

내 유튜브 채널에서 이런 재미난 프로젝트 더 보실 수 있습니다.

팔로우:

• https://twitter.com/unexpectedmaker
• https://www.facebook.com/unexpectedmaker/
• https://www.instagram.com/unexpectedmaker/
• https://www.patreon.com/unexpectedmaker
• https://www.tindie.com/stores/seonr/

코드

• Pixel Chaser Game - Arduino Code

Pixel Chaser Game - Arduino Code (Arduino)

/* ---------------------------------------------------------------------------
Pixel Chaser Game - v1.0.0 - 24/03/2019.
AUTHOR/LICENSE: Created by Seon Rozenblum - seon@unexpectedmaker.com
Copyright 2016 License: GNU GPL v3 https://www.gnu.org/licenses/gpl-3.0.html
LINKS: Blog: unexpectedmaker.com YOUTUBE: youtube.com/c/unexpectedmaker
DISCLAIMER: This software is furnished "as is", without technical support,
and with no warranty, express or implied, as to its usefulness for any purpose.
PURPOSE: This controller is the software that runs on the Reflow Master
toaster oven controller made by Unexpected Maker
HISTORY: 24/03/2019 v1.0.0 - Initial release.
NOTE: This is a work in progress...
--------------------------------------------------------------------------- */

#include <Adafruit_NeoPixel.h>
#include "OneButton.h"

#define PIXELPIN 4
#define NUMPIXELS 24
#define BUTTON_TAP 3

OneButton buttonTAP(BUTTON_TAP, false);
Adafruit_NeoPixel pixels = Adafruit_NeoPixel(NUMPIXELS, PIXELPIN, NEO_GRB + NEO_KHZ800);

int playerIndex = -1;
int playerIndexTrail = -1;
int playerDirection = 1;
float nextMove = 0;
float currentPlayerSpeed = 150;
unsigned long countdown = 0;
int enemyIndex = -1;
int coinIndex = -1;
int score = 0;
int bestScore = 0;
int lastScore = 0;
bool gameOver = false;

void setup() {
  pinMode(BUTTON_TAP, INPUT);
  buttonTAP.attachClick(singleClick);
  buttonTAP.attachLongPressStart(longClick);
  pixels.begin();
  pixels.setBrightness(20);
  countdown = millis() + 2000;
}

void loop() {
  buttonTAP.tick();
  if (gameOver) return;
  SetLevel();
  if (countdown > millis()) {
    pixels.show();
    return;
  }
  DisplayPlayer();
  pixels.show();
}

void ClearLevel() {
  for(int i=0; i= 0) pixels.setPixelColor(playerIndexTrail, pixels.Color(0,0,0));
    if (playerIndex >= 0) {
      pixels.setPixelColor(playerIndex, pixels.Color(0,100,0));
      playerIndexTrail = playerIndex;
    }
    playerIndex += playerDirection;
    if (playerIndex < 0) playerIndex = NUMPIXELS - 1;
    else if (playerIndex == NUMPIXELS) playerIndex = 0;
    pixels.setPixelColor(playerIndex, pixels.Color(0,255,0));

    if (playerIndex == coinIndex) {
      enemyIndex = -1; coinIndex = -1; score++;
      currentPlayerSpeed = constrain(currentPlayerSpeed - 10, 50, 150);
      ClearLevel();
      pixels.setPixelColor(playerIndex, pixels.Color(0,255,0));
    } else if (playerIndex == enemyIndex) {
      lastScore = score;
      if (score >= bestScore) bestScore = score;
      GameOver();
      gameOver = true;
      enemyIndex = -1; coinIndex = -1; playerIndex = -1;
    }
  }
}

void singleClick() {
  if (countdown > millis()) return;
  playerDirection = -playerDirection;
}

void longClick() {
  gameOver = !gameOver;
  if (gameOver) {
    enemyIndex = -1; coinIndex = -1; playerIndex = -1;
    currentPlayerSpeed = 150; ClearLevel();
  } else {
    ClearLevel(); score = 0; currentPlayerSpeed = 150;
    countdown = millis() + 2000;
  }
}
