Arduino 기상 관측소

구성품 및 소모품

Arduino UNO

Adafruit Standard LCD - 파란색 바탕에 16x2 흰색

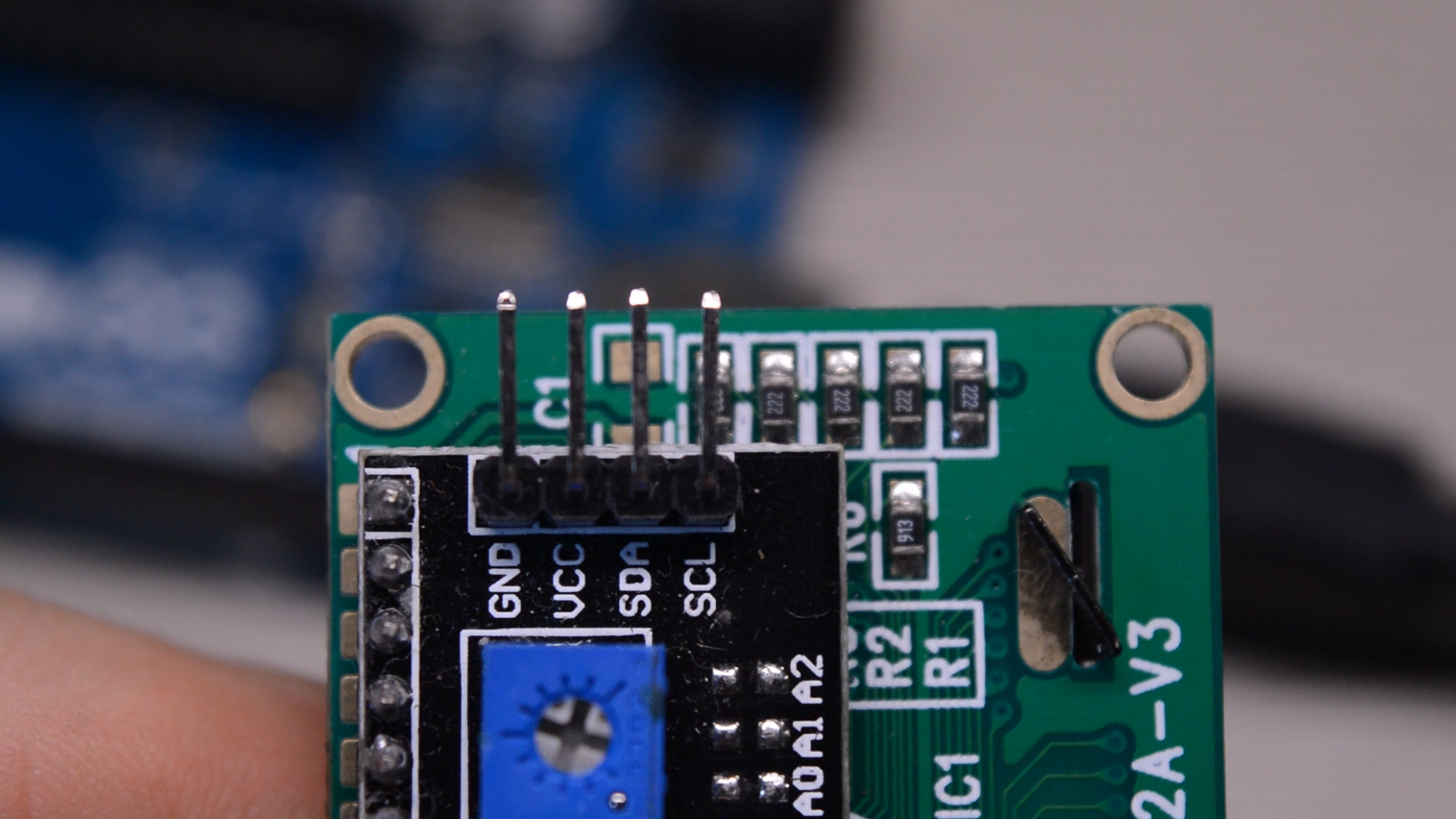

I²C 변환기가 있는 LCD를 사용했습니다.

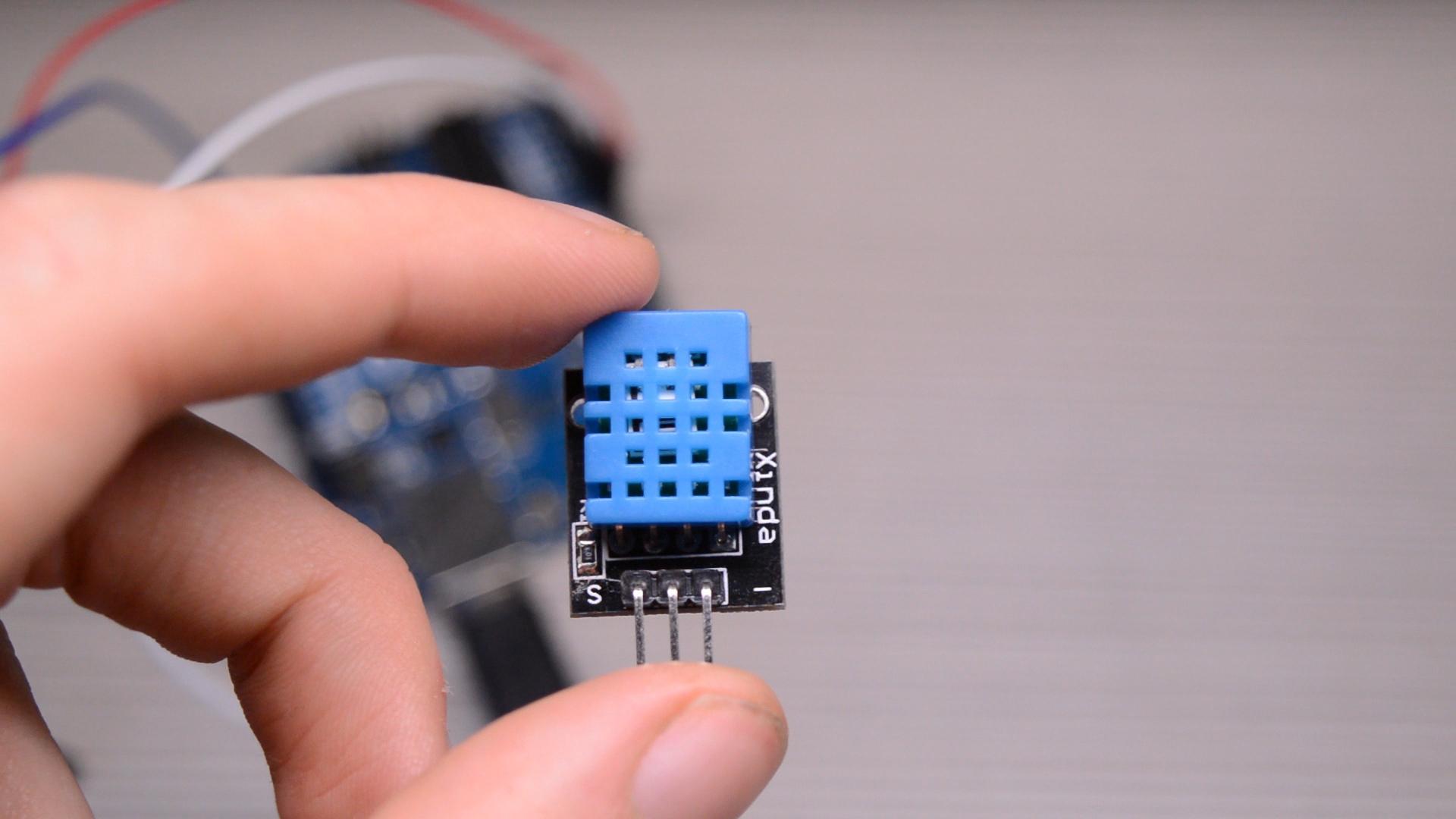

DHT11 온도 및 습도 센서(4핀)

DHT22 또는 DHT21을 사용할 수도 있습니다.

실시간 시계(RTC)

이 프로젝트 정보

소개

아두이노 기상 관측소를 만들었습니다. DHT 11을 사용합니다(DHT21 DHT22에서도 작동함).

<그림>

동영상

이 비디오에서 모든 것을 설명합니다. 그래서 보시면 더 쉽게 보실 수 있으실 거에요!

첫 번째 스케치

<그림>

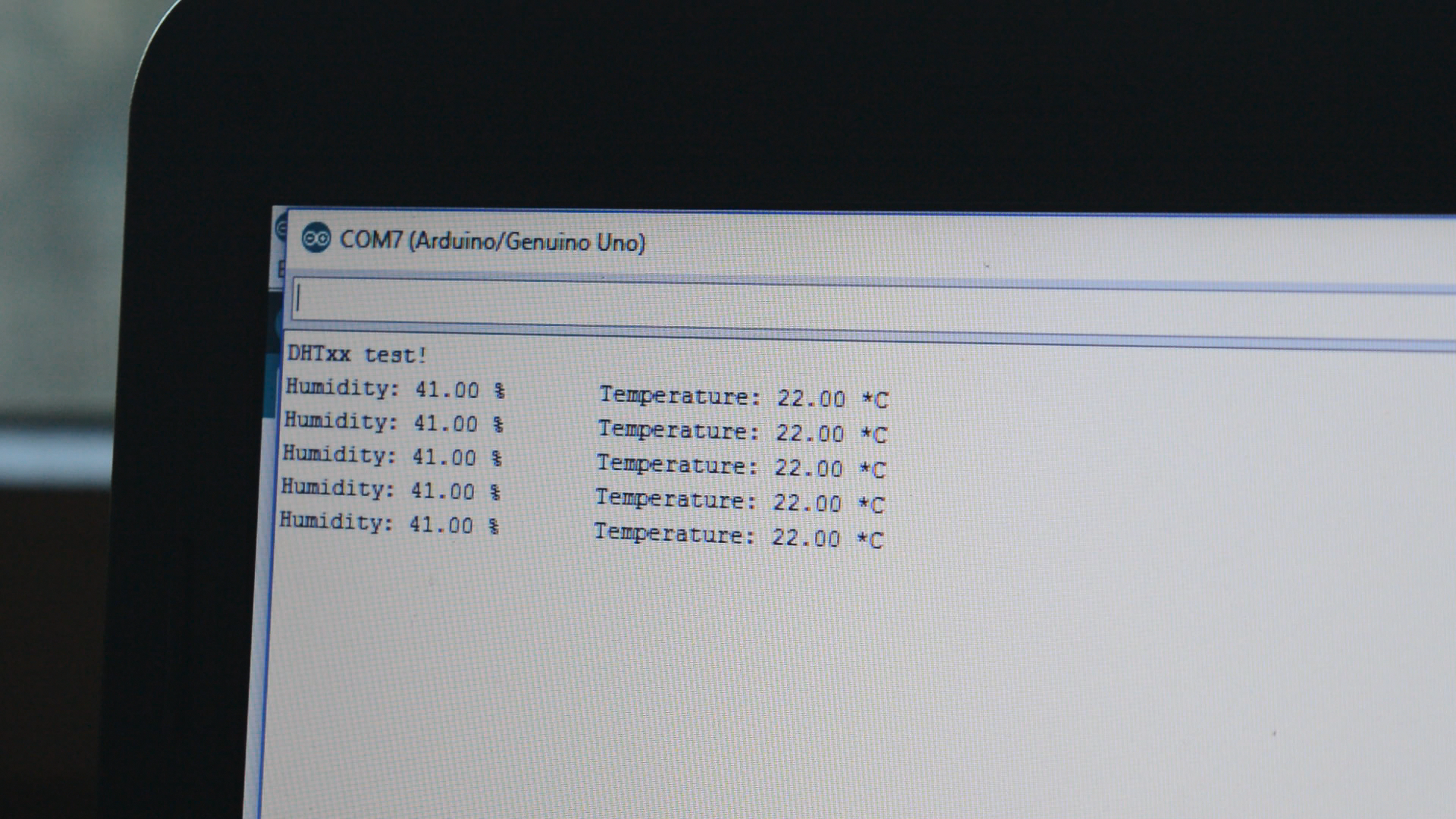

첫 번째 스케치는 센서 값을 직렬 모니터에 표시합니다.

센서:

<울>

핀 1 - 5

<울>

핀 2 - 5v

<울>

핀 3 - GND

두 번째 스케치

<그림>

이 스케치에서 우리는 LCD에 값을 표시할 것입니다. 이 프로젝트에 I²C LCD를 사용했습니다.

센서:

<울>

핀 1 - 5

<울>

핀 2 - 5v

<울>

핀 3 - GND

LCD:

<울>

SDA - A4

<울>

SCL - A5

<울>

GND - GND

<울>

VCC - 5V

세 번째 스케치

<그림>

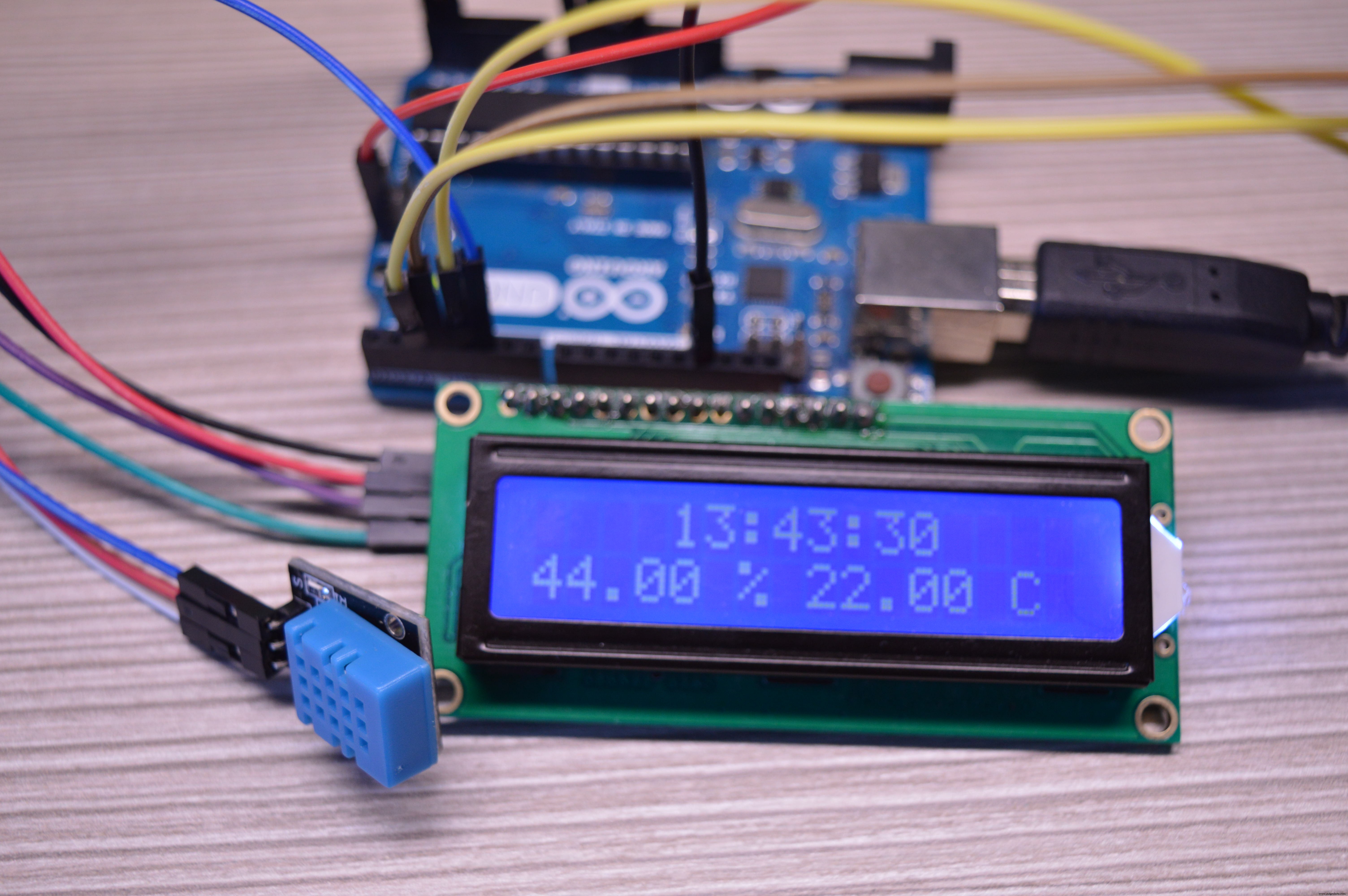

최종 스케치는 LCD에 실시간 시계도 표시합니다. DS1302 모듈을 사용합니다. 이 시계에 대한 자세한 내용은 이전 프로젝트에서 만든 Arduino 시계를 확인하십시오.

센서:

<울>

핀 1 - 5

<울>

핀 2 - 5v

<울>

핀 3 - GND

DS1302:

<울>

RST - 2

<울>

데이터 - 3

<울>

CLK - 4

LCD:

<울>

SDA - A4

<울>

SCL - A5

<울>

GND - GND

<울>

VCC - 5V

코드

코드는 이 프로젝트의 CODE 부분에서 찾을 수 있습니다. 도서관은 지도에 있습니다. 먼저 지도의 압축을 풀어야 합니다. 그런 다음 설치하십시오.

첫 스케치

스케치 업로드:TEST. 필요한 라이브러리:Adafruit_Sensor-master , DHT-센서-라이브러리-마스터 .

두 번째 스케치

스케치 업로드:LCD

필요한 라이브러리:NewliquidCrystal , Adafruit_Sensor-마스터 , DHT-센서-라이브러리-마스터

세 번째 스케치

스케치 업로드:LCDCLOCK

필요한 라이브러리:DS1302 , 뉴리퀴드크리스탈 , Adafruit_Sensor-마스터 , DHT-센서-라이브러리-마스터

이러한 종류의 비디오가 마음에 든다면 앞으로 나올 제 모든 작업을 보고 싶을 수도 있습니다. 그런 다음 여기에서 내 채널을 구독할 수 있습니다. http://bit.ly/TechMakerYouTube

<섹션 클래스="섹션 컨테이너 섹션 축소 가능" id="코드">

코드

코드 기상 관측소

도서관은 지도에 있습니다. 먼저 지도의 압축을 풀어야 합니다. 그런 다음 설치하십시오https://github.com/TechMakerOfficial/ArduinoWeatherStation
