휴대용 Arduino 온도/습도 센서(LCD 포함)

구성품 및 소모품

Arduino UNO
× 1
DHT11 온도 및 습도 센서(4핀)
× 1
Adafruit RGB 백라이트 LCD - 16x2
× 1
저항 10k 옴
× 1
파워 뱅크
× 1
SparkFun 푸시버튼 스위치 12mm
× 1
USB-A-B 케이블
× 1
점퍼 와이어(일반)
× 1
브레드보드(일반)
× 1

이 프로젝트 정보

Arduino Uno로 온습도 센서를 만드는 방법을 보여 드리겠습니다. 내 최종 목표는 Attiny84로 하나 만들고 PCB를 에칭하는 것입니다. 이 작업을 수행할 부품과 부품이 있지만 외부 날씨가 협조하지 않습니다. 화씨 10도 미만에서 차고에서 판자를 에칭하는 것은 어렵습니다. 그것은 나중에 다른 지침이 될 것입니다.

시간을 내어 제 프로젝트를 읽어주셔서 다시 한 번 감사드립니다.

시작하려면 이 프로젝트에 다음이 필요합니다.

모든 부품은 sparkfun 또는 adafruit에서 구입할 수 있습니다. 또는 내가 하는 대로 하고 오래된 기기에서 최대한 많이 회수할 수 있습니다.

<울>
  • Arduino(나는 UNO R3를 사용했지만 5V는 모두 작동함)
  • <울>
  • 브레드보드
  • <울>
  • DHT11 온도 및 습도 센서
  • <울>
  • 10k 옴 전위차계
  • <울>
  • 16x2 LCD 화면
  • <울>
  • 촉각 버튼
  • <울>
  • USB A-B 케이블
  • <울>
  • 전원 은행
  • <울>
  • 점퍼 와이어

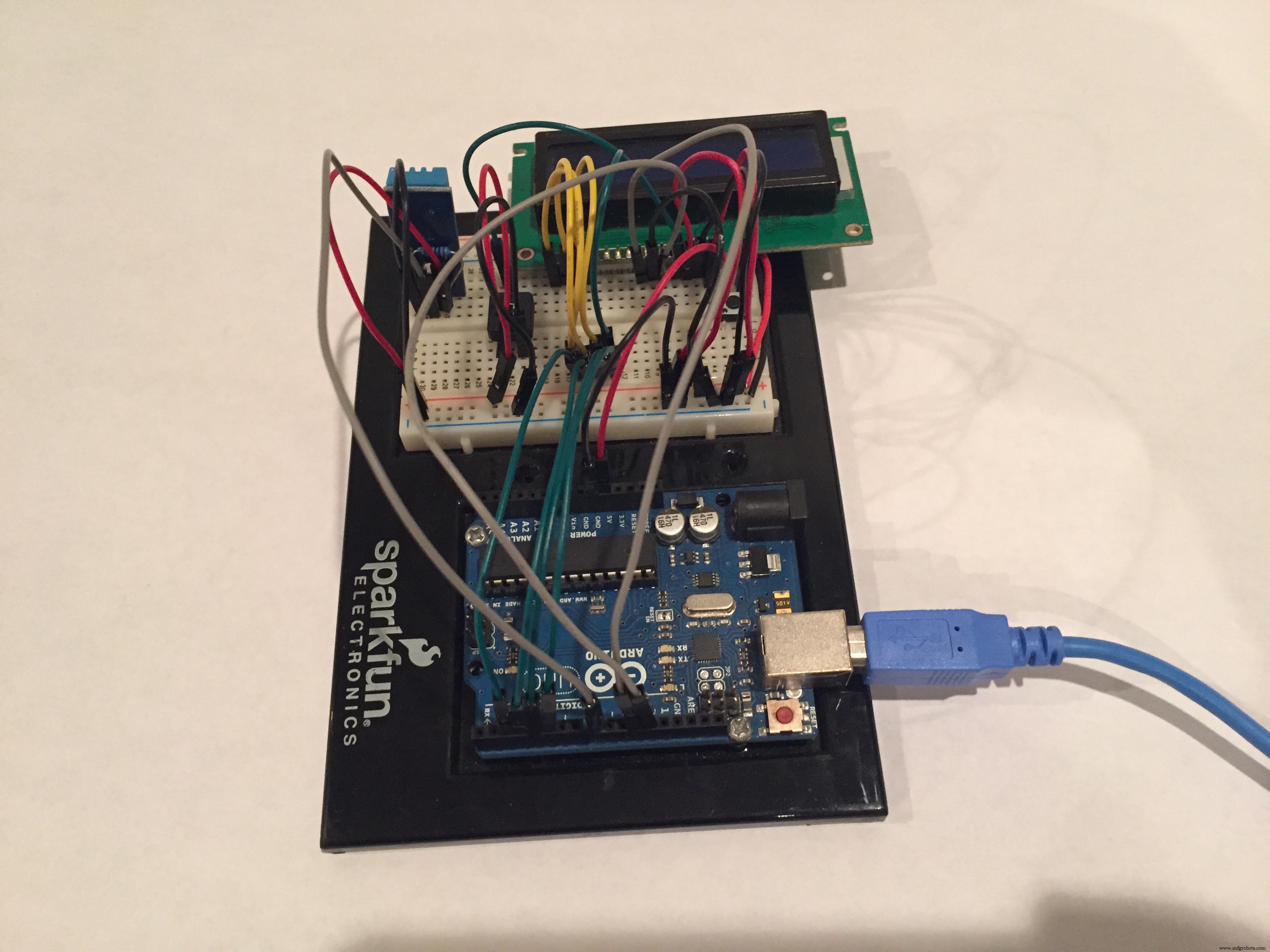

  • 이제 모든 전선을 장치에 연결할 차례입니다. Fritzing 회로도를 참조하십시오(브레드보드의 두 전원 레일 사이에는 점퍼 와이어가 없습니다. 둘 다 사용하는 경우 점퍼 와이어가 필요합니다):

    내가 사용하고 있는 LCD 디스플레이는 오래된 화재 경보기 패널에서 복구되었습니다. 핀 15 및 16은 핀 1 앞에 있으며 핀 16이 Gnd인 대신 실제로 5v이고 핀 15가 Gnd입니다. 자신의 디스플레이를 다시 확인하고 핀이 올바른지 확인하십시오. 내 디스플레이 핀아웃은 거의 모든 사람과 다를 가능성이 높기 때문에 정확한 핀아웃 대신 "표준" 디스플레이를 사용하여 Fritzing 회로도를 만들었습니다.

    우노

    <울>
  • Gnd --> 브레드보드의 네거티브 레일
  • <울>
  • 5v --> 브레드보드의 포지티브 레일
  • DTH11

    <울>
  • Pin1 --> 5v 및 10k ohm 저항기
  • <울>
  • Pin2 --> Arduino Pin8 및 10k 옴 저항기
  • <울>
  • Pin3 --> 연결 없음
  • <울>
  • Pin4 --> 접지
  • <울>
  • 16x2 LCD 화면
  • <울>
  • 핀1 --> 접지
  • <울>
  • 핀2 --> 5v
  • <울>
  • Pin3 --> 10k ohm 전위차계 와이퍼 핀(중간 핀. POT의 다른 두 핀은 5v 및 Gnd로 이동)
  • <울>
  • Pin4 --> Arduino Pin12
  • <울>
  • 핀5 --> 접지
  • <울>
  • Pin6 --> Arduino Pin11
  • <울>
  • Pin7 --> 연결 없음
  • <울>
  • Pin8 --> 연결 없음
  • <울>
  • Pin9 --> 연결 없음
  • <울>
  • Pin10 --> 연결 없음
  • <울>
  • Pin11 --> Arduino Pin5
  • <울>
  • Pin12 --> Arduino Pin4
  • <울>
  • Pin13 --> Arduino Pin3
  • <울>
  • Pin14 --> Arduino Pin2
  • <울>
  • Pin15 --> 5v
  • <울>
  • Pin16 --> 촉각 버튼(압정 버튼의 다른 쪽은 Gnd로 이동)
  • 코드

    첨부된 코드:

    Adafruit의 DHT 라이브러리를 사용했습니다.

    https://github.com/adafruit/DHT-sensor-library

    완료!

    모든 배선이 끝나면 전원 은행을 Arduino에 연결합니다.

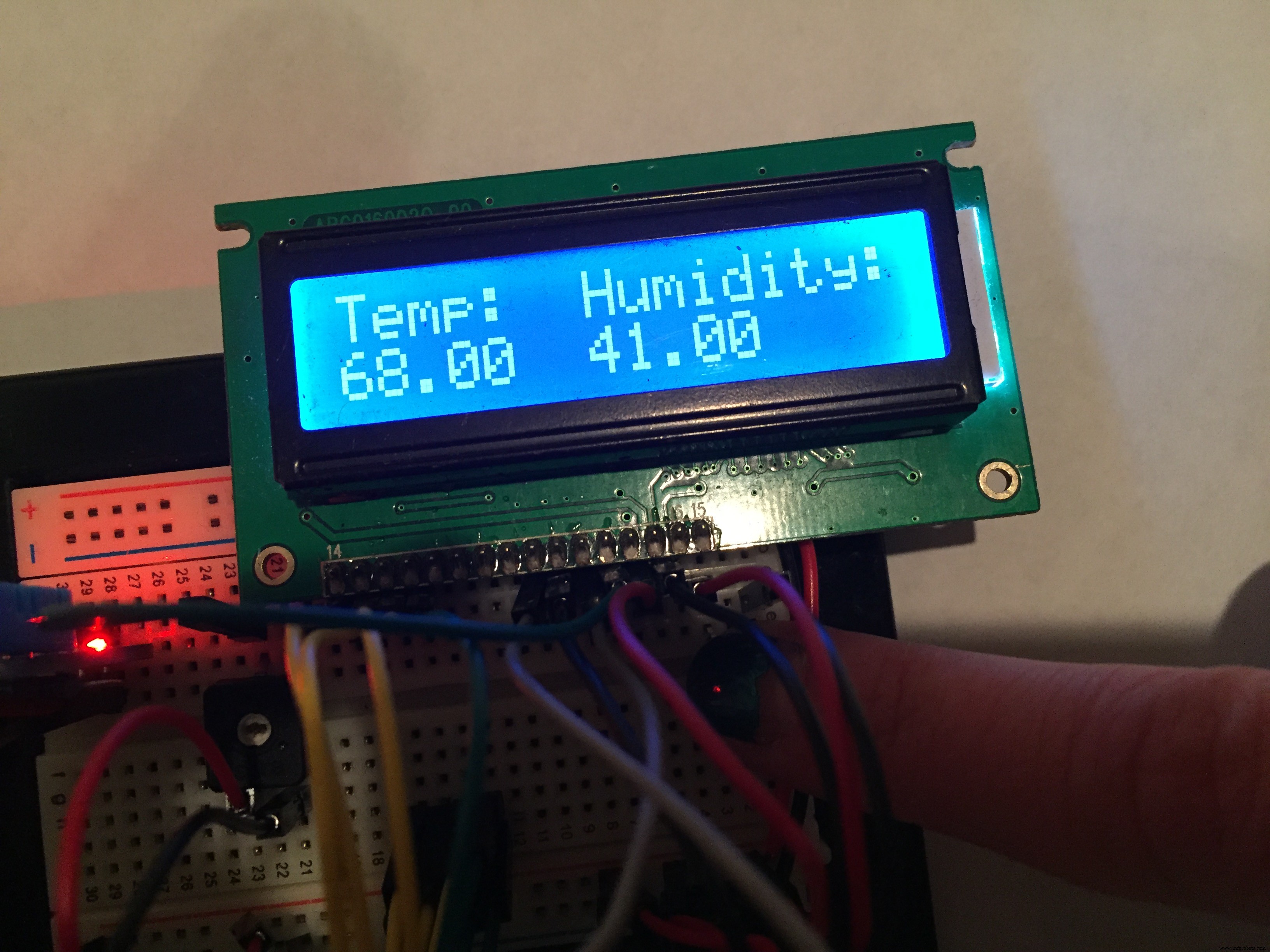

    LCD 디스플레이와 DHT11이 시작되어야 합니다. 택트 버튼을 누르면 LCD 백라이트가 켜집니다.

    이제 실시간 디스플레이가 있는 휴대용 온도 및 습도 센서가 있습니다.

    이것은 내가 집에서 가장 통풍이 잘 되는 창을 결정하고 집 환기를 가장 잘 설정하는 방법을 결정하는 데 도움이 되었습니다.

    시간을 내어 제 첫 프로젝트를 읽어주셔서 다시 한 번 감사드립니다.

    <섹션 클래스="섹션 컨테이너 섹션 축소 가능" id="코드">

    코드

    <울>
  • 코드
  • 코드Arduino
    다음은 프로젝트의 Arduino 코드입니다.
    // 라이브러리 코드 포함:#include #include "DHT.h"// DHT 핀 설정#DHTPIN 8 정의// 라이브러리를 인터페이스 핀 수LiquidCrystal lcd(12, 11, 5, 4, 3, 2);#define DHTTYPE DHT11DHT dht(DHTPIN, DHTTYPE);void setup() { // LCD의 열과 행 수 설정:lcd. 시작(16, 2); dht.begin(); // LCD에 메시지를 인쇄합니다. lcd.print("온도:습도:");}void 루프() { 지연(500); // 커서를 열 0, 줄 1로 설정합니다. // (참고:줄 1은 두 번째 행입니다. 계산이 0으로 시작하기 때문입니다.):lcd.setCursor(0, 1); // 습도 읽기 float h =dht.readHumidity(); // 화씨로 온도 읽기 float f =dht.readTemperature(true); if (isnan(h) || isnan(f)) { lcd.print("오류"); 반품; } lcd.print(f); lcd.setCursor(7,1); lcd.print(h); }

    회로도

    LCD_DHT11.ino
