선형 전원 공급 장치 및 SMPS(스위치 모드 전원 공급 장치)

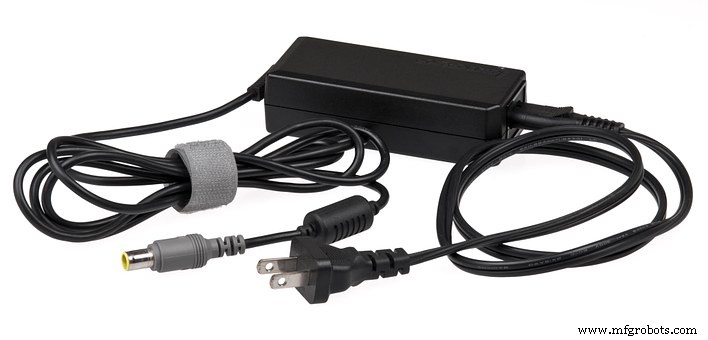

어댑터는 오늘날의 생활에서 널리 사용됩니다. 보통 벽돌 같은 블랙박스로 나타나며 전자 기기를 사용하는 첫 번째 단계는 어댑터를 연결하여 콘센트에 꽂는 것입니다.

간단해 보이지만 어댑터는 상당히 복잡합니다. 내부 구조에서. 그것에 대해 함께 알아봅시다.

어댑터란 무엇입니까?

이름에서 알 수 있듯이 어댑터는 전기 제품을 주 전원에 맞게 조정하는 장치입니다. .

일반적으로 아이스 박스 및 세탁기와 같은 가전 제품은 주전원에서 제공되는 미국의 120V 및 60Hz AC 전압에서 직접 작동할 수 있습니다.

그러나 우리가 사용하는 일부 전기 기기는 20V와 같은 저전압에서 작동하므로 전압을 낮추기 위해 전원 어댑터가 필요합니다. 적합한 획득 전원 공급 장치.

제어 회로가 필요한 가전 제품에 점점 더 많은 기능이 추가되고 있습니다. 정렬합니다.

제어 회로는 종종 저전압에서 작동하기 때문에 가전 제품 내부 회로의 일부는 어댑터 역할을합니다. 이는 독립적 어댑터는 오늘날의 전자 장치에 매우 필요한 작은 크기로 장치의 주요 부분을 유지할 수 있습니다.

어댑터 유형

우리가 볼 수 있는 가장 일반적인 어댑터는 다음과 같습니다. 선형 전원 공급 장치 및 스위치 모드 전원 공급 장치(SMPS) .

자세한 내용을 설명하기 전에 이해를 돕기 위해 몇 가지 개념을 소개하겠습니다.

• 변압기 :항상 같은 코어에 두 개의 다른 코일이 감겨 있으며 두 회로 사이의 전압을 조정하는 데 사용할 수 있습니다.
• 정류기 :주기적으로 방향을 바꾸는 교류(AC)를 한 방향으로만 흐르는 직류(DC)로 변환합니다. 진공관 다이오드, 반도체 다이오드 등과 같은 다양한 유형을 포함합니다.
• 필터링 :콘덴서, 인덕터, 저항으로 구성되어 있습니다. 정류된 DC의 맥동 파형을 부드럽게 합니다.

선형 전원 공급 장치

기본적으로 선형 전원 공급 장치 내부에는 변압기가 있습니다. 주전원 전압을 낮은으로 변환 전압.

그런 다음 정류기는 이를 맥동 DC로 변환합니다. , 그리고 마지막으로 필터를 부드럽게 DC의 맥동 파형, 잔류 리플 변동이 충분히 작아 전원이 공급되는 장치를 영향을 받지 않는 상태로 둡니다. .

선형 회로는 특정 , 좁음 입력 전압 범위에 따라 다르며 일반적으로 50Hz 또는 60Hz의 주파수에 적합한 변압기를 사용해야 합니다. 일반적으로 상대적으로 낮음 주파수, 선형 회로의 변압기가 크다 크기입니다.

보다 안정하거나 정확함이 필요한 장비의 경우 전압, 선형 전압 조정기가 필요합니다. 큰 손실 변압기와 전압 조정기는 상대적으로 낮은 효율 .

한편, 변압기의 크기는 최대 전력을 제한합니다. 선형 전원 공급 장치가 제공할 수 있는 것입니다.

결론적으로 장치용 전원 공급 장치를 선택하는 경우, 예를 들어 정확도가 요구되고 비교적 낮은 부하에서 작동하는 Hi-Fi 오디오 박스, 선형 전원 공급 장치가 더 나은 선택입니다.

전환 모드 전원 공급 장치

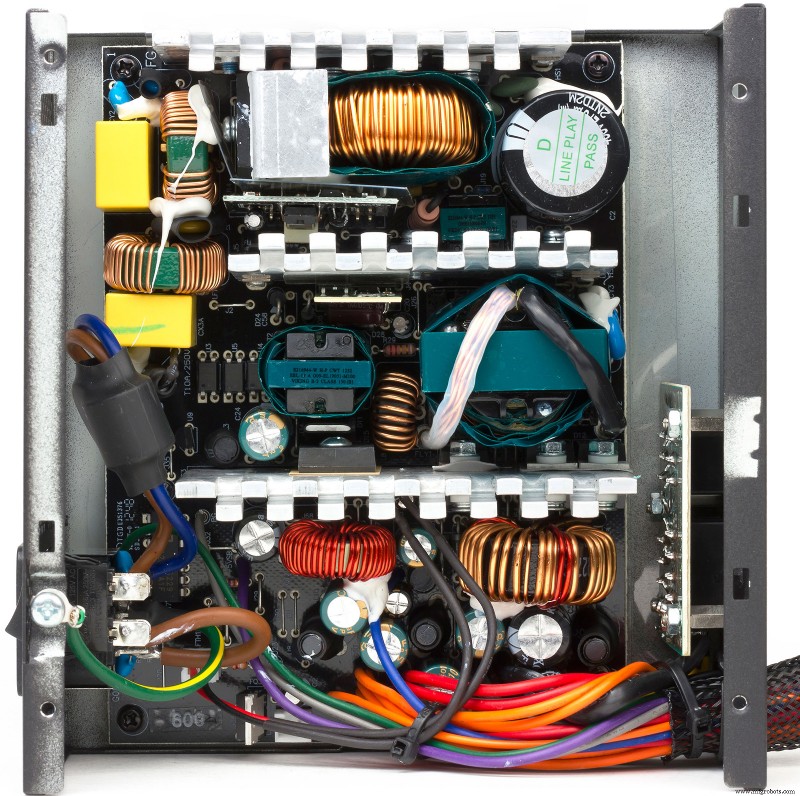

SMPS는 선형 전원 공급 장치보다 훨씬 더 복잡합니다.

SMPS에서 AC 주전원 입력은 직접 정류된 다음 필터링되어 DC 전압을 얻습니다. 그런 다음 DC 전압이 매우 높음에서 켜지고 꺼집니다. AC 전류를 생성하는 전자 스위칭 회로에 의해 주파수(일반적으로 10kHz - 1MHz). 다음으로 AC 전류는 고주파를 통과합니다. 변압기 또는 인덕터.

인덕터 또는 변압기를 통과한 후 고주파 AC가 정류되고 필터링되어 DC 출력 전압을 생성합니다.

이제 비결이 있습니다. 고주파 AC를 사용하면 변압기를 사용할 수 있습니다. 및 필터 커패시터 훨씬 작은 , 가벼움 및 저렴한 선형 전원 공급 장치에서 발견되는 것보다 주 주파수에서 작동합니다.

SMPS에 사용되는 스위치 부품의 특성으로 인해 고효율 90% 이상인 것입니다. 그리고 변압기의 크기 제한을 없애고 SMPS는 선형 전원 공급 장치보다 더 많은 전력을 제공할 수 있습니다.

그렇기 때문에 PC, 전화 및 기타 많은 전자 장치를 충전하는 어댑터가 모두 SMPS입니다.

또한 SMPS의 빠른 스위칭 구성요소는 전기적 노이즈를 유발할 수 있습니다. , 연결된 장치에 영향을 줄 수 있습니다.

따라서 선형 전원 공급 장치의 출력 전압은 자연스럽게 더 순수합니다 SMPS보다 선형 전원 공급 장치를 이러한 정확한 상황에서 더 나은 선택으로 만듭니다.

이것은 이 게시물의 끝을 표시합니다.

어댑터에 대해 더 알고 싶다면 아래에 의견을 남기거나 저희에게 연락하십시오. 듣고 있습니다!
