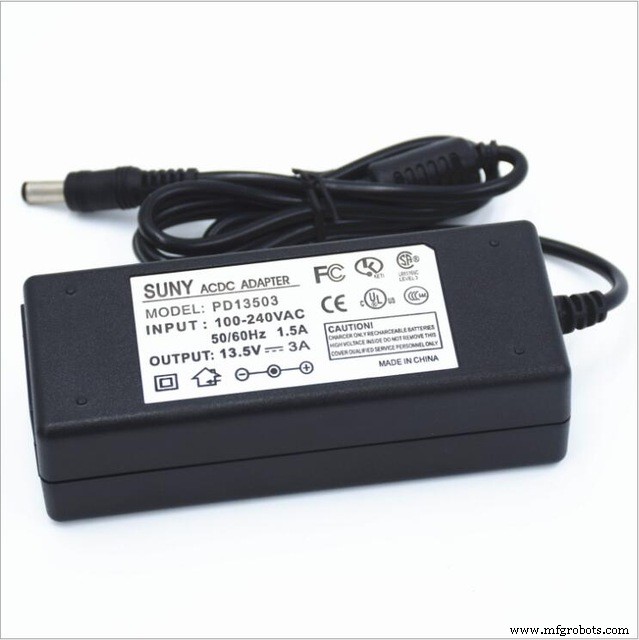

어댑터 트랜스포머 정밀 제조: SMT 조립부터 인증 품질 보증까지

지난 글에서 어댑터 기초를 다뤘습니다. 이번엔 어댑터 제조 공정과 관련 품질 검사, 인증을 다룹니다.

어댑터 제조 공정 개요

어댑터 핵심은 PCBA(Printed Circuit Board Assembly)로 SMT 공정과 유사합니다. 하지만 어댑터 PCB 부품이 대형이라 웨이브 솔더링(Wave Soldering)이라는 별도 기술이 필요합니다. SMT는 소형 부품용 리플로 솔더링(Reflow Soldering)을 씁니다.

웨이브 솔더링: 핀 있는 부품을 PCB 홀에 꽂고, 용융 주석(웨이브)이 있는 기계를 통과시켜 납땜. 이후 소켓 등 외부 부품은 수작업 납땜, 최종적으로 플라스틱 케이스로 PCBA 포장.

트랜스포머 제조 공정

트랜스포머는 어댑터 핵심 부품으로 커패시터, 옵토커플러와 제어 회로에서 협력해 출력 전력 결정과 안전성 확보를 담당합니다. SMPS(스위칭 모드 전원 공급)용이면 MOSFET 같은 스위칭 소자 추가.

트랜스포머 = 메탈 코어(자성체) + 코일(권선). 단순화하면 코어에 와이어를 감는 공정. 권선 후 코어 삽입 방식도 있으며 아래에서 자세히 다룹니다.

1. 코일 권선 (Coil Winding)

• 보빈에 1차 코일 밀집/분산 권선
• 매 층마다 마진 테이프 감아 크리페이지 거리 확보
• 절연 테이프로 1·2차 코일 절연
• 2차 코일 밀집/분산 권선
• 구리 포일 감아 코일 실드
• 코일 끝을 보빈 핀에 감아 고정

2. 주석 납땜 (Tin Soldering)

PCB 납땜 용이하게 핀에 주석 도금:

• 보빈 핀 정렬
• 용융 주석 준비
• 핀 담금
• 냉각 후 불량 검사

3. 메탈 코어 조립 (Metal Core Assembly)

코어는 실리콘 강판, 페라이트 등 자성 재료로 제작.

• 코일당 2개 코어 준비
• 코어 중앙에 접착제 도포
• 두 코어 접합부에 접착제 도포
• 코어에 테이프 감기
• 열건조로 접착제 경화

4. 반제품 검사

• 장비 점검
• 반제품 검사

5. 진공 함침 (Vacuum Impregnation)

진공 상태에서 바니시 함침 → 코일 내 공기 제거 → 코일 강도 강화, 절연 확보.

• 함침기 진공 환경·바니시 준비
• 트랜스포머 투입
• 일정 시간 함침
• 열건조로 바니시 경화

6. 핀 통일 (Pin Unification)

• 규격에 맞춰 핀 길이 절단

7. 최종 검사 및 포장

• 최종 제품 검사, 불량 폐기, 합격품 포장

품질 검사 및 인증

전기는 안전과 직결되므로 품질 검사와 인증 이해 필수.

품질 검사 항목

• 입력 테스트: 입력 전압·전류·주파수 범위
• 출력 테스트: 출력 전압·전류·주파수·전력 범위. 리플 전압, 노이즈, 전압 조정률, 효율 중점 확인
• 보호 회로 테스트: 과전류·과전압·과온 보호 정상 작동 여부
• 환경 테스트: 보관/동작 온습도
• 에이징 테스트

주요 국가/지역 안전 인증

• UL: 미국 UL(Underwriter Laboratories) 인증. 캐나다는 CUL
• FCC: 미국 연방통신위원회 인증
• CE: 유럽 적합성 인증 (EU)
• GS: 독일 안전 인증 (Geprufte Sicherheit)
• PSE: 일본 전기용품 안전 인증
• CCC: 중국 강제 인증
• SAA: 호주 표준 협회 인증
• KC: 한국 인증 (Korea Certification)

이상으로 어댑터 트랜스포머 제조 공정과 품질 검사, 인증을 다뤘습니다. 더 궁금한 점은 댓글이나 연락처로 문의 주세요!
