일괄 가공을 위한 CNC 프로그래밍

오늘은 우리가 많이 받는 질문에 답할 것입니다. 일괄 가공을 위해 프로그래밍하려면 어떻게 해야 하나요?

일괄 가공이란 무엇입니까?

“하나의 고정 장치에서 동일한 부품을 만들어야 합니다. 프로그램 0으로 첫 번째 위치를 취해야 합니까, 아니면 각 부품의 영점을 찾아 위치 메모리에 저장해야 합니까?”

아래 동영상: 판재를 고정하기 위해 진공 척을 사용하여 알루미늄 부품을 일괄 가공합니다.

CNC 기계에서 일괄 가공의 개념은 매우 간단합니다. 한 사이클에서 동일한 부품을 여러 번 실행하여 기계 효율성을 높입니다. 그러나 이 계획을 실행할 때가 되면 조금 복잡해질 수 있습니다. 대부분의 CAM 소프트웨어 패키지는 부품 배열에 대해 도구 경로를 복제할 수 있지만 매우 큰 파일을 게시하여 설정 및 로드 시간이 길어진다는 주요 단점이 있습니다. 증분량을 이동하고 영점을 재설정한 후 공구 경로를 다시 실행하도록 매크로를 프로그래밍할 수도 있습니다. 그러나 이것은 프로그램 구조를 레이아웃하는 키보드 뒤에 훨씬 더 많은 시간을 포함하고 칩을 만드는 속도를 늦춥니다. 메모리에 저장된 여러 워크 오프셋이 있는 프로그램의 경우에도 마찬가지입니다.

다중 실행 기능으로 일괄 가공

운 좋게도 DATRON의 엔지니어는 이것이 기계공에게 큰 고통임을 깨닫고 다중 실행이라는 기능을 사용하여 다음 컨트롤(v2.10)에 대한 최신 소프트웨어 업데이트를 통해 이를 완화했습니다.

Multiple Execution은 매트릭스(또는 그리드 패턴)에서 여러 부품을 가공하거나 Work Piece Zero Points(개별 워크 오프셋)로 가공하는 두 가지 방식으로 작동합니다.

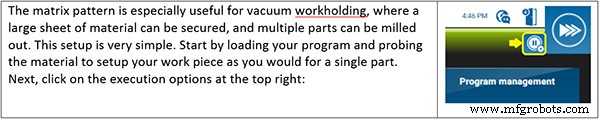

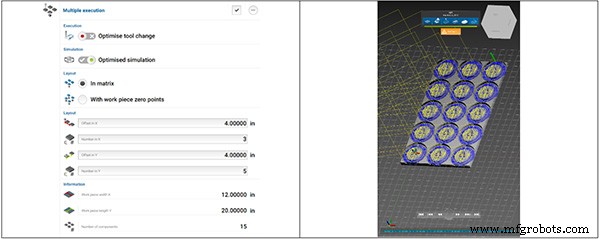

여기에서 다중 실행을 활성화하고 레이아웃 모드로 "매트릭스에서"를 선택할 수 있습니다. 이 시점에서 X와 Y의 부품 사이의 거리와 각 방향으로 생성할 부품의 수를 정의하기만 하면 됩니다. 이 입력에서 공작물의 크기와 밀링할 총 부품 수에 대한 정보가 자동으로 생성됩니다. 이 시점에서 확인을 클릭하고 시뮬레이션을 진행하여 정확한 간격을 확인합니다.

공작물 영점을 사용한 일괄 가공

여러 부품을 실행하는 다른 방법은 With Work Piece Zero Points를 선택하는 것입니다. 이것은 부품이 여러 바이스 또는 다른 고정 수단으로 고정되어 동일한 재고를 공유하지 않을 때 최상의 선택입니다. 이것을 설정하는 것도 케이크 조각입니다. 먼저 실행하려는 프로그램을 로드하고 첫 번째 위치에서 스톡을 탐색하고 영점을 설정합니다. 이제 이것을 메모리에 저장해야 합니다. Work Piece Setup에서 Work Piece Management로 이동하여 메모리에 새 위치를 추가합니다.

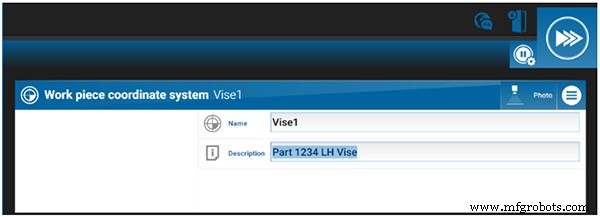

그런 다음 추가하려는 새 직책에 대한 정보를 입력하고 하단에서 저장을 클릭합니다.

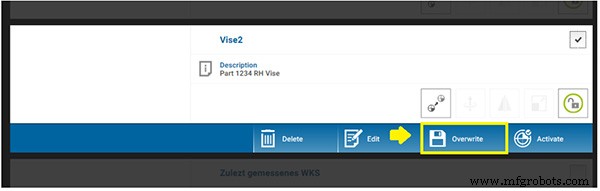

다음으로 현재 영점을 메모리에 저장하려면 Work Piece Management 메뉴로 돌아가 방금 생성한 위치를 선택한 다음 Overwrite를 선택합니다.

밀링하려는 각 스톡 조각에 대해 이 작업을 수행하십시오. 이 작업이 완료되면 실행 옵션 메뉴로 돌아갑니다. 여기에서 레이아웃 아래의 공작물 영점 사용을 선택한 다음 영점 추가를 클릭합니다.

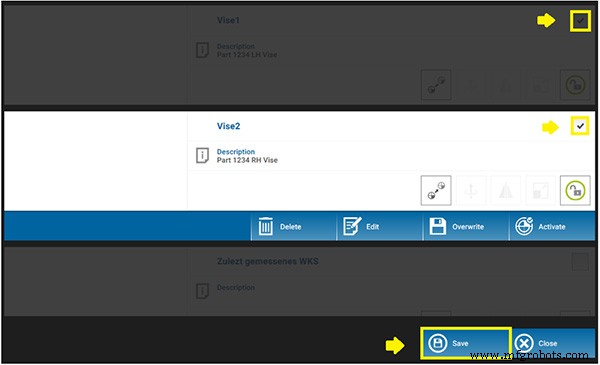

그런 다음 이전의 모든 위치를 선택하고 저장을 클릭합니다.

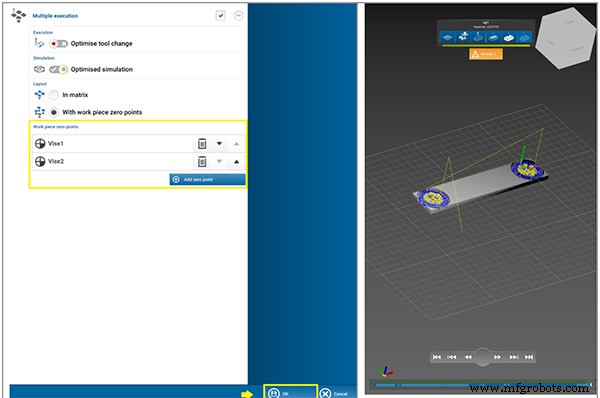

이제 귀하의 직위가 선택되었으므로 순서를 변경하거나 더 많은 직위를 추가할 수 있습니다. 그렇지 않으면 확인을 클릭합니다. 그런 다음 시뮬레이션하여 작업을 확인합니다.

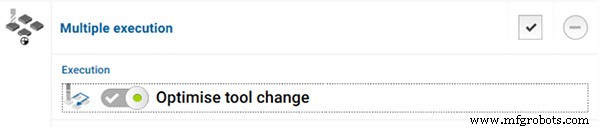

실행 옵션 메뉴에서 도구 변경 최적화를 선택하여 프로세스를 더욱 최적화할 수 있습니다. 이렇게 하면 다음 부품으로 변경하기 전에 모든 부품에 걸쳐 스핀들에 있는 도구를 사용하므로 도구를 변경하는 데 소요되는 시간이 줄어듭니다.

이제 끝입니다. 이제 프런트 엔드에서 번거로운 작업 없이 부품을 그 어느 때보다 쉽게 ​​일괄 처리할 수 있습니다.
