벽 두께:최고의 3D 인쇄 벽 두께 이해

벽 두께는 3D 인쇄 모델 표면의 외부 부분에서 내부 부분까지의 거리입니다. 셸이라고도 하며 3D 인쇄 모델을 지원하는 데 중요한 역할을 합니다. 그러나 최적화되지 않으면 뒤틀림 및 변형과 같은 여러 결함이 발생할 수 있습니다. 결과적으로 3D 프린팅을 위한 최상의 벽 두께를 얻는 것은 여러분이 내려야 할 중요한 결정입니다.

이 기사에서는 3D 프린팅의 벽 두께에 대한 기본 정보를 소개합니다. 따라서 3D 프로젝트에 가장 적합한 것을 얻는 방법에 대한 통찰력을 얻을 수 있습니다.

3D 인쇄용 벽 두께에 대한 기본 정보

3D 프린팅 또는 전반적으로 최상의 3D 프린팅을 위한 최상의 벽 두께를 얻으려면 3D 프린팅의 최소, 최대 및 권장 벽 두께라는 두 가지 중요한 사항을 고려해야 합니다.

3D 프린팅의 최소 벽 두께

최소 벽 두께는 3D 프린트가 기능을 잃지 않고 가질 수 있는 가장 작은 두께입니다. 올바른 것을 선택할 때 3D 프린팅 프로세스, 중력 및 기타 힘, 3D 프린팅의 사용 영역 및 미적 목표를 고려해야 합니다. 더 중요한 것은 모든 필라멘트에는 제조업체에서 사용할 수 있는 최소 벽 두께가 있다는 것입니다.

일반 재료 및 최소 벽 두께

• ABS – 1.5mm
• 황동 – 자연스러운 마감을 위한 0.6mm
• 골드 – 0.8mm
• 알루미늄 – 1mm
• 표준 수지 – 1mm
• 폴리카보네이트 – 1mm
• 폴리에스터 – 0.8mm
• 티타늄 – 0.5mm
• TPU – 1.5mm
• 섬유 강화 플라스틱 – 2mm
• 나일론 – 0.8mm
• 폴리에틸렌 0.8mm

3D 프린팅의 최대 벽 두께

3D 프린트에 지지대 때문에 더 두꺼운 벽이 필요한 경우 이러한 디자인에 허용할 수 있는 벽 두께에도 제한이 있습니다. 이것은 특히 금속 재료를 고려할 때 매우 중요합니다.

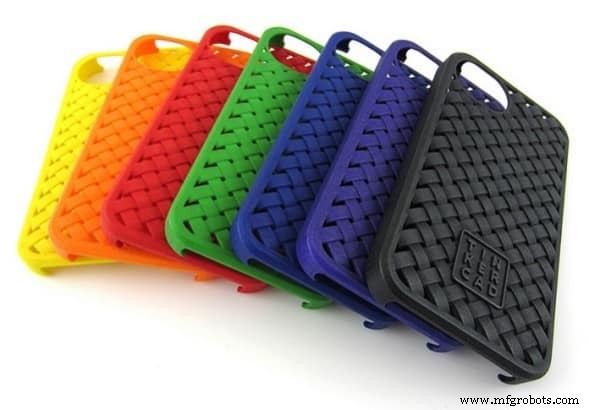

최대 벽 두께를 고려하지 않으면 내부 응력, 균열 또는 파손이 발생할 수 있습니다. 아주 좋은 예는 전화 케이스를 만들고 싶을 때입니다. 이러한 유형의 제품에 대해 불필요하게 높은 벽 두께를 선택하면 유연성이 감소합니다.

3D 프린팅의 권장 벽 두께

벽 두께는 주로 재료 유형에 따라 다릅니다. 유연성과 고무와 같은 것으로 알려진 TPU와 같은 재료의 경우 최소 벽 두께 2.0mm로 충분합니다. PLA, ABS 및 나일론과 같은 더 단단한 재료의 경우 최소 1.5mm이면 충분합니다. 그러나 일부 사람들은 여전히 ​​0.8mm까지 내려갑니다.

재료	PLA	ABS	나일론	ABS 유사	고무 같은
권장 벽 두께(mm)	1.5	1.5	1.5	1.0	2.0
최소 벽 두께(mm)	0.8	0.8	0.8	0.6	0.8

벽 두께 최적화의 중요성

3D 프린팅에 가장 적합한 벽 두께를 선택하는 것은 3D 프린팅의 기능, 내구성 및 미관을 위해 필수적입니다. 일부 프린터에는 벽 두께를 최적화하는 슬라이더 소프트웨어가 있지만 수동으로 최적화해야 할 수도 있습니다. 아래는 최적화의 중요성을 보여줍니다.

· 내부 스트레스 감소

내부 스트레스를 생성할 가능성이 줄어듭니다. 내부 응력이 감소하므로 휘어짐이나 기타 불량이 발생할 가능성이 적습니다.

· 재료 절약

최적화를 통해 재료를 효율적으로 사용하여 인쇄 비용을 절감할 수 있습니다. 그 이유는 오른쪽 벽을 사용하여 작업하는 필라멘트가 줄어들기 때문입니다.

· 생산성 향상

벽 두께의 최적화는 또한 높은 생산성을 보장하여 3D 인쇄를 만드는 데 드는 비용과 시간을 줄입니다. 결과적으로 최고의 3D 프린팅 애호가는 특히 상업 환경에서 벽 두께를 중요하게 생각합니다.

· 3D 프린트의 손상 감소

벽 두께를 최적화하면 생산 후 3D 프린트가 손상될 가능성이 줄어듭니다. 예를 들어, 3D 프린팅의 벽이 너무 작은 경우 지지 구조를 제거하거나 모델을 연마할 때 손상될 수 있습니다. 따라서 완벽한 벽 두께를 선택하는 것이 매우 중요합니다.

최적의 벽 두께를 선택하는 방법

3D 프린팅 프로젝트에 가장 적합한 벽 두께를 선택하려면 다음 요소를 고려해야 합니다.

· 인쇄된 부품의 목적 고려

목적을 알고 나면 아래에 설명된 다른 팁을 사용하여 더 나은 벽 두께를 만들 수 있습니다. 예를 들어, 인쇄된 부품이 고급 용도로 사용되는 경우 두꺼운 벽 두께를 사용하는 것이 좋습니다. 그러나 얇은 벽 두께는 유연성과 불필요한 구조적 목적에 이상적일 수 있습니다.

· 필라멘트 재료 고려

작업 중인 필라멘트 재료도 큰 요인입니다. 여기서 주의해야 할 점이 있습니다. 재료의 유연성입니다.

유연하고 고무 같은 재료의 경우 더 높은 벽 두께를 사용해야 합니다. 이전에 논의한 바와 같이 TPU와 같은 재료의 최소 벽 두께는 2.0mm입니다. 더 단단한 재료의 경우 벽 두께를 약간 줄여야 할 수도 있습니다. PLA, ABS 및 나일론 소재로 작업하는 경우 최소 벽 두께가 1.5mm일 수 있습니다. 일부 제조업체는 벽 두께가 0.8mm 정도면 충분하다고 말합니다. 모든 디자인에서 작동하는 것은 아니므로 권장하지 않습니다.

· 모델의 적절한 축척 설정

주목해야 할 또 다른 사항은 규모와 모델입니다. 아주 작은 눈금을 설정하면 재료가 인쇄되지 않을 수 있으므로 적절한 눈금을 설정하십시오.

· 지지 구조를 염두에 두십시오

오버행 기능은 3D 프린팅을 생각할 때 독특합니다. 그들은 인쇄 과정에서 무너지지 않고 기능할 수 있을 만큼 충분히 강해야 합니다. 또한 너무 두꺼워서는 안 됩니다. 이렇게 하면 목적이 달성되지 않습니다.

많은 사람들이 지지 구조를 사용하여 오버행 기능을 개선하여 최소 벽 두께를 인쇄할 수 있습니다. 그러나 이것은 더 많은 필라멘트 재료의 소비로 이어질 것입니다.

· 인접한 벽의 두께 고려

노즐에서 필라멘트가 압출된 후 냉각되어 팽창합니다. 3D 프린트는 모서리가 뒤틀리는 것을 방지하기 때문에 팽창으로 인한 열 응력을 유발할 수도 있습니다. 두꺼운 벽체를 다룰 경우 열응력의 발생이 높아지며, 이는 인쇄물의 취약한 부분에서 불량으로 이어질 수 있습니다. 따라서 벽 두께를 일정하게 유지하는 것이 중요합니다. 세그먼트의 벽 두께는 인접한 벽의 60% 벽이어야 합니다.

· 내부 반경 곡선 사용

모서리와 모서리에 열 응력이 축적되어 모서리가 휘게 됩니다. 따라서 이러한 응력을 분산하는 더 좋은 방법은 둥근 모서리를 사용하는 것입니다. 3D 프린트에 날카로운 모서리가 있어야 하는 경우 내부 모서리를 구부려 응력 축적을 줄일 수도 있습니다. 이것은 또한 제품의 미관을 향상시킬 것입니다.

· 중력은 매우 중요

대부분의 사람들이 벽 두께에 영향을 줄 수 있다는 것을 의미하는 분명한 것 중 하나는 중력입니다. 대부분의 애호가들은 떠 있는 부품, 불안정한 위치 등과 관련된 가능한 결함을 감지하기 위해 노력합니다. 그러나 중력을 염두에 두고 이러한 결함을 제어할 수 있습니다. 인쇄 디자인의 형상을 분석하고 가능한 응력이 있는 위치를 확인해야 합니다. 그런 다음 이러한 부분을 두껍게 하여 수정할 수 있습니다.

일반적인 벽 두께 문제

올바른 벽 두께를 선택하지 않으면 발생할 수 있는 몇 가지 문제가 있습니다.

· 확장 시 세부정보 손실

모델링과 프린팅 사이에 단절이 있을 경우 문제가 발생합니다. 설계가 구조적으로 건전할 수 있지만 현실 세계에서는 실현 가능하지 않을 수 있습니다. 따라서 축소로 인해 벽 두께가 너무 얇은 시나리오를 경험할 수 있습니다. 결과적으로 소규모 모델은 낮은 벽 두께 값을 가져야 하고 대규모 모델은 더 두꺼운 벽 값을 사용해야 합니다. 이렇게 하면 3D 모델의 작은 세부 사항이 손실되는 것을 방지할 수 있습니다.

· 워핑

3D 프린팅 과정에서 연속된 레이어는 서로 충분히 접촉해야 합니다. 이것이 발생하지 않으면 부품에 결함이 있을 수 있습니다. 경험할 수 있는 주요 결함 중 하나는 뒤틀림입니다. 뒤틀림은 부품이 줄어들고 모서리가 들어 올려 빌드 플레이트에서 분리될 때 발생하는 3D 인쇄 결함입니다. 부품의 3d 프린팅 최소 두께를 초과하여 프린팅 중 또는 프린팅 후에 발생합니다. 이는 또한 일반적인 사출 성형의 벽 두께 결함입니다. .

· 컬링

FDM, SLS 또는 원자재를 녹이거나 소결하는 기타 3D 프린팅 공정을 사용할 때 컬이 발생할 수 있습니다. 컬링은 프린팅 후 3D 프린팅의 모서리가 휘어지는 결함입니다. 이는 급격한 온도 변화가 있을 때 불규칙할 수 있는 설계의 모양, 윤곽 및 벽 두께에 따라 냉각 프로세스가 달라지기 때문입니다.

결론

3D 프린팅에 대해 알아야 할 몇 가지 중요한 사항 중 하나는 최상의 3D 벽 두께를 선택하는 방법입니다. 3D 프린팅과 관련된 모든 오류로 인해 뒤틀림, 말림 등의 결함이 발생할 수 있으므로 그 이유는 그리 어렵지 않습니다.

3D 프린팅을 위한 최적의 벽 두께를 올바르게 얻으려면 몇 번 실행해야 할 수 있지만 개념을 이해하면 최상의 결과를 얻는 데 도움이 될 수 있습니다. 최소 벽 두께 기억, 지지대 사용, 일관성과 같은 기본 원칙을 고수할 수 있습니다.

귀하를 위한 RapidDirect 3D 인쇄 서비스

Rapiddirect에는 벽 두께에 대해 조언할 수 있는 3D 프린팅에 정통한 전문가가 있습니다.

또한 품질 기준에 대한 안목으로 고객에게 3D 프린팅 서비스를 제공합니다. 당사 플랫폼은 설계 파일을 업로드한 후 12시간 이내에 즉각적인 견적 및 자동화된 DfM 분석을 제공할 수 있습니다. 더 중요한 것은 귀하의 프로젝트에 대한 견적이 최대 30% 가격 인하를 약속하기 때문에 상당히 경쟁력이 있다는 것입니다. 또한 우리는 소중한 고객을 만족시키는 다수의 3D 프린팅 부품을 제조했습니다. 이제 3D 프로젝트를 시작하십시오.

FAQ

Cura의 벽 두께는 얼마입니까?

Cura 쉘 두께는 약 1.2mm입니다. 이것은 표준 0.4mm 노즐의 3줄과 같습니다. 이는 부품의 강도와 기능을 고려하기 때문에 많은 3D 프린팅 매니아가 일반적으로 인정하는 것을 따릅니다.

50% 인필은 얼마나 강력합니까?

3D 프린트의 강도는 충전 비율에 크게 좌우됩니다. 그러나 50% 충전재의 강도를 측정하는 것은 동일한 재료 및 디자인의 더 높거나 낮은 비율에 상대적입니다. 예를 들어 프로젝트에 50% 채우기가 있는 경우 25% 채우기보다 더 강력합니다(25% 더 강함). 채우기 비율 증가로 인한 강도 증가는 선형이 아닙니다.
