3D 프린팅 자동차 ​​부품:알아야 할 모든 것

자동차에는 말 그대로 온라인에서 찾기가 매우 어려운 수백 개의 작은 플라스틱 부품이 포함되어 있습니다. 그 중 일부는 수요가 낮고 너무 구체적이어서 제조업체가 생산 및 제공하는 데 신경조차 쓰지 않습니다.

3D 프린팅은 소량으로 맞춤형 부품을 생성해야 할 때 특히 유용하기 때문에 여기에서 빛을 발합니다.

3D 프린팅을 통해 우리는 고품질의 맞춤 설계된 자동차 교체 부품을 더 낮은 비용으로 특히 훨씬 더 빠른 속도로 만들 수 있습니다.

자동차 부품을 3D 프린팅할 수 있습니까?

예, 때때로 찾기 어렵거나 불가능한 자동차의 특정 부품에 대한 교체품을 3D 인쇄할 수 있습니다. 컵 홀더, 손잡이, 클립 및 기타 비안전 관련 부품을 3D 프린팅할 수 있습니다.

백만 달러짜리 최첨단 기계에 접근할 수 있는 엔지니어가 아니라면 압력, 장력 또는 더 높은 온도에 노출될 수 있는 부품을 인쇄하지 않을 것입니다.

중복된 설명일 수 있지만 안전 벨트의 구성 요소를 거친 PLA 인쇄로 교체하지 마십시오. 자신만의 다윈상을 수상하는 지름길에 오르게 될 것입니다.

BMW, Volkswagen, Opel 및 Bentley와 같은 주요 산업체도 적층 제조를 많이 사용하지만 너무 흥분하여 자신의 3D-TeslaXYZ를 시작하기 전에 다음 주의 사항을 고려해야 합니다. Bentley의 가격표 최첨단 Stratasys 3D 프린터에는 Ender-3에 있는 것보다 3~4개 더 많은 0이 있습니다.

자동차를 위한 인기 있는 3D 프린트

숙련된 디자이너는 항상 캘리퍼스를 사용하여 자신의 교체품을 만들 수 있습니다. 또한 당신이 너무 게으르거나, 차를 그다지 좋아하지 않거나, 또는 두 가지가 결합된 경우일 수 있습니다(제 경우).

우리에게는 운이 좋게도 많은 부품을 설계했을 뿐만 아니라 이를 공유할 만큼 친절했던 근면하고 근면한 사람들이 있습니다. 우리 자신의 3D 모델 파인더에서 필요한 것을 찾을 확률은 항상 0이 아닙니다!

당신의 차에 교체가 절실히 필요한 깨진 플라스틱 부품이 없다면 절망하지 마십시오! 3D 프린터를 정당화하기 위해 변명으로 무언가를 깨뜨릴 필요는 없습니다.

이 아름다운 예를 살펴보세요!

• 선글라스용 바이저 클립
• 등받이용 쓰레기 봉투 걸이
• 컵 홀더용 동전 정리함
• 맞춤형 스마트폰 홀더

나는 이것들의 대부분을 인쇄했다. 아마도 그것들은 내 삶을 근본적으로 바꾸지는 않았지만 좋은 추가 기능입니다. 내 동전은 바닥에 있는 것보다 주최자에 있는 것이 더 좋아 보입니다*.

*필라멘트 스풀을 교체하기에는 너무 게으른 탓에 내 차는 주황색 가제트로 가득 차 있었습니다. 저처럼 하지 마세요. 결국 후회하고 모든 것을 검은색으로 다시 인쇄하게 될 것입니다.

자동차 부품용 필라멘트

교체 부품을 인쇄하는 데 사용해야 하는 필라멘트 유형은 분명히 부품에 따라 다르지만 일반적으로 아크릴로니트릴 부타디엔 스티렌(ABS)이 좋은 선택입니다. 이 열가소성 수지를 자동차에 적합하게 만드는 주요 특성은 다음과 같습니다.

• 충격에 강하고 유연합니다.
• 유리 전이 온도가 높습니다(105°C 또는 221°F).
• 장시간 -20°~80°C의 온도 범위를 견딜 수 있습니다.

단점은 ABS 부품을 인쇄하는 것이 어려울 수 있으며 뒤틀림을 방지하기 위해 히팅베드와 인클로저가 있는 프린터를 사용하는 것이 좋습니다. 또한 방을 환기시키고 연기 흡입을 피해야 합니다.

이제 막 시작하고 히팅 베드와 인클로저가 있는 프린터가 없는 경우 PLA로 부품을 인쇄하는 것이 완벽하다고 말씀드리고 싶습니다.

이 열가소성 플라스틱은 유리 전이 온도가 낮지만(여전히 허용 가능한) 유리 전이 온도가 약간 낮고 저항성이 약간 낮다는 점을 염두에 두십시오. 인쇄물에 충전재를 조금 더 추가하고 여름 동안 사하라 사막에 차를 주차하지 마십시오.

그러나 PLA의 인쇄 용이성을 원하지만 열과 충격에 훨씬 강한 소재를 원한다면 PETG를 사용해보십시오!

PETG는 PLA만큼 인쇄하기 쉬운 필라멘트이며(간혹 베드 접착력이 좋지 않음) 가격도 똑같습니다.

3D 프린팅은 자동차 산업에서 어떻게 사용됩니까?

자동차 산업의 특성상 대부분의 제조업체는 기술의 얼리 어답터이거나 최소한 테스터였습니다.

제조업체가 더 빠르고 효율적으로 반복하고 프로토타입을 만들 수 있는 방식을 혁신했을 뿐만 아니라 매우 구체적인 도구와 복잡한 부품을 만들 수 있게 되었습니다.

시제품 제작 과정의 혁신

소규모 회사는 규모의 비효율성으로 인해 생산할 수 없는 고도로 맞춤화된 부품을 만들기 위해 3D 프린팅을 사용합니다.

적층 제조는 설계를 반복하고 완성할 때 중요하다는 것이 다시 한 번 입증되었습니다. 그렇지 않으면 비용으로 인해 전체 프로세스가 금지됩니다.

반면에 대기업은 전통적인 제조 공정과 적층 제조를 결합하고 있습니다.

클라이언트 사용자 정의 허용

자동차 산업의 초창기 헨리 포드는 "고객은 자동차가 검은색이면 원하는 색상을 칠할 수 있다"고 말했습니다.

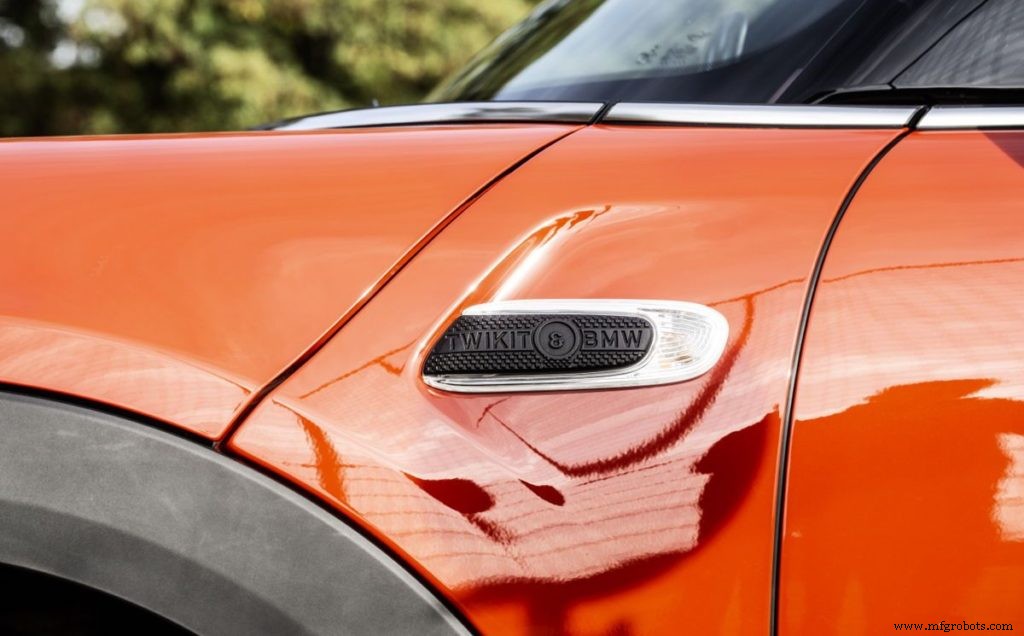

3d 프린터 덕분에 요즘은 사실이 아닐 수 없습니다! 영국 제조업체 MINI는 이를 한계까지 밀어붙여 고객이 자동차의 주요 디자인 측면을 완전히 제어할 수 있도록 했습니다.

MINI를 사고 싶고 프리미엄을 지불할 의향이 있다면 다양한 색상, 패턴, 글꼴 및 이미지 중에서 선택할 수 있습니다.

자동차 산업의 대량 맞춤화에 대해 자세히 알아보려면 Twikit에 대해 읽어보세요. *, 사용자가 자동차를 개인화하고 각 고객의 개인 취향에 맞게 차량을 맞춤화할 수 있는 엔드-투-엔드 플랫폼을 제공하는 벨기에에 기반을 둔 신생 기업입니다.

*나는 Twikit와 전혀 관련이 없다고 말할 필요가 있습니다. 저는 회사가 매력적이라고 ​​생각합니다!

소프트웨어가 이미 특정 주문에 필요한 모든 파일을 출력하기 때문에 출력에는 기술적인 작업이 거의 또는 전혀 필요하지 않습니다.

복잡한 부품

벤틀리 , 고급 자동차 제조업체는 Stratasys*를 많이 사용하는 것으로 유명합니다. 프린터. 그들은 먼저 설계 및 엔지니어링 팀에서 검증한 후 전체 크기로 가져오는 1/10 스케일 프로토타입으로 시작합니다.

스트라타시스 산업용 프린터를 통해 Bentley는 이전에는 상상할 수 없었던 다중 재료 물체를 생산할 수 있습니다. 이것은 다른 요소를 결합하여 더 가볍고 효율적이며 신뢰할 수 있는 부품을 허용하는 새로운 설계 패러다임을 열므로 사소한 기능이 아닙니다.

그들은 프로토타이핑 과정에서 그것을 사용할 뿐만 아니라 우리가 거리에서 볼 수 있는 최종 자동차에도 통합합니다.

그릴, 헤드램프, 몰딩 및 도어 미러는 Bentley 3d가 현재 대부분의 모델에 대해 인쇄하는 몇 가지 예시 부품에 불과합니다. 적층 제조를 사용하면 사출 성형으로 생성할 수 없는 어렵고 이상하고 복잡한 형상을 설계할 수 있습니다.

*Netflix 다큐멘터리 "Print the Legend"를 본 적이 있다면 Stratasys가 MakerBot을 고소하고 마침내 인수한 대기업으로 기억할 것입니다. 그렇지 않은 경우 이 탭을 닫고 지금 바로 Netflix를 여세요!

자동차 제조 공정을 위한 3D 프린팅

자동차 공장은 3d 프린팅 기술을 활용하여 일상적인 작업을 위한 수백 가지의 고품질 맞춤형 맞춤형 도구를 만들고 있습니다.

업계의 3대 기업인 Volkswagen, BMW, Opel이 이 기술을 사용하고 있다는 사실은 적층 제조와 그 신뢰성을 분명히 보증합니다.

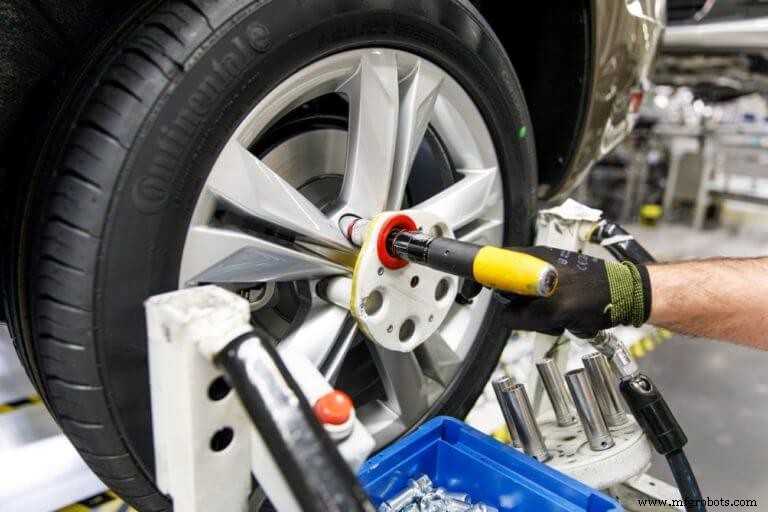

다음은 휠 보호 지그의 간단한 예입니다. 단순함에도 불구하고 운영 시간, 비용 및 오류율을 줄입니다.

펑크가 난 타이어를 교체할 때만 이 작업을 수행하는 일반 사람에게는 이 도구가 별로 가치가 없어 보일 수 있습니다. 반면에 이 작업을 1000번 반복해야 한다면 현금으로 가득 찬 양동이를 기꺼이 지불할 것입니다*.

*지금 이 글을 아르헨티나에서 쓰고 있습니다. 양동이에 현금을 채우는 것이 얼마나 저렴한지 놀라게 될 것입니다.

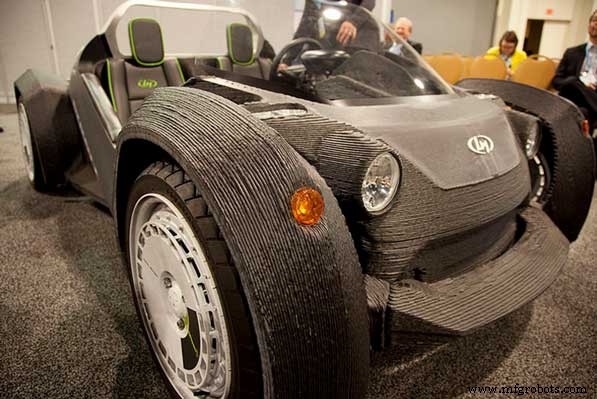

보너스:(거의) 완전히 3d 인쇄된 자동차

국제 제조 기술 전시회 기간 동안 2014년에 개최되었으며, 인쇄 44시간 만에 3D 인쇄를 많이 활용한 최초의 전기 자동차가 탄생했습니다. BAAM(대형 적층 제조 기계) 또는 간단히 말해 대형 FDM 프린터를 사용하여 제작되었습니다.

어떤 국가에서도 요구되는 안전 테스트 요구 사항을 분명히 충족하지는 않지만, 저는 제 Strati를 가지고 있어도 상관없습니다!

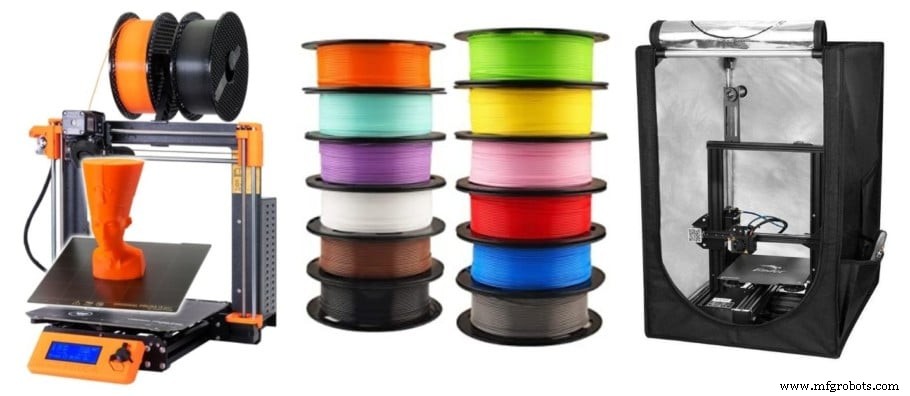

추천 제품 섹션을 확인하세요
