GFCI 콤보 스위치 및 콘센트 배선 방법 – GFCI 스위치/콘센트 배선 다이어그램

GFCI 콤보 스위치 및 콘센트 배선 회로도 및 설치

이전에 논의한 바와 같이 지락 회로 차단기라고도 하는 GFCI는 특히 욕실과 같이 실외 및 물이 많은 지역에서 지락 및 누설 전류를 감지하는 감전 보호 장치입니다. 주방, 세탁실 등

관련 게시물: GFCI:접지 오류 회로 차단기. 유형, 작업 및 응용 프로그램

이전 배선 자습서에서 보호 및 비보호 부하가 서로 다른 GFCI 콘센트를 배선하는 방법을 보여주었습니다. GFCI 콘센트/스위치는 GFCI 콘센트에 2개의 콘센트가 있고 콤보 GFCI 스위치 및 콘센트에 1개의 콘센트와 1개의 스위치가 있기 때문에 GFCI 콘센트와 다릅니다. GFCI 콤보 스위치/콘센트 뒷면에 두 개의 추가 와이어가 있으며 이를 사용하여 다른 부하 또는 GFCI 콤보 자체를 제어하는 방법을 보여줍니다.

자세한 내용은 GFCI에 대한 NEC 코드 요구 사항을 참조하십시오.

GFCI 콤보 스위치/아울렛이란 무엇이며 어떻게 연결합니까?

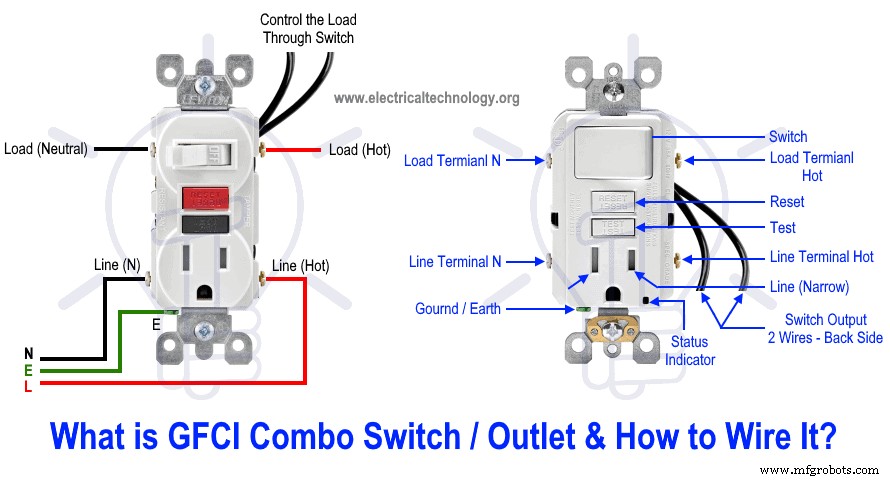

설치하기 전에 GFCI 콤보 스위치 콘센트와 일반 콤보 스위치/콘센트를 구별해야 합니다. 두 콘센트 모두에서 라인(활선, 핫 또는 위상) 단자는 좁은 블레이드이고 중성 단자는 넓은 블레이드입니다. GFCI 콘센트는 일반 라인단자 콤보 콘센트와 같이 상하단자 사이에 Break away fin이 없습니다. 일반 콤보 스위치 콘센트에서 라인은 분리 핀을 통해 상호 연결된 하나의 라인 터미널에 연결되어야 합니다. 즉, 두 터미널이 모두 내부적으로 연결되어 있습니다. 두 번째 즉, 콘센트의 넓은 날은 중성선에 연결해야 하며 스위치를 통해 부하를 연결할 수 있습니다.

오늘 배선 자습서에서는 주거 지역에 GFCI 콤보 스위치 및 콘센트를 배선하고 설치하여 조명 스위치, 일반 콘센트/콘센트, 조명 및 스위치를 보호하는 방법을 보여줍니다. GFCI 콤보의 스위치를 사용하여 콘센트를 제어하십시오. 이전 게시물에서 GFCI와 AFCI의 기본 차이점을 읽을 수도 있습니다.

관련 게시물: GFCI 콘센트를 연결하는 방법은 무엇인가요? – GFCI 배선 회로도

전구에 GFCI 콤보 스위치 콘센트 연결

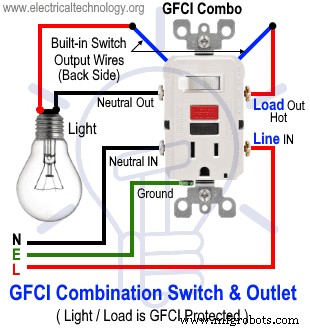

첫 번째 배선도에서 연결된 부하(전구)는 콤보 스위치에 의해 제어되고 GFCI의 부하 단자에 연결되므로 GFCI 보호됩니다.

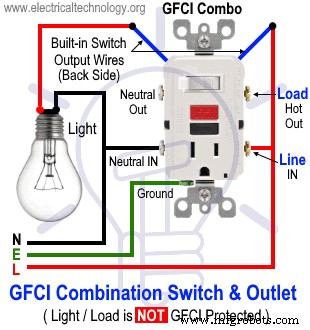

두 번째 배선도에서 램프는 GFCI의 라인 단자에 직접 연결됩니다(즉, 직접 주 전원 공급 장치). 이렇게 하면 GFCI 스위치로 조명을 제어할 수 있지만 GFCI 보호 부하가 아닙니다.

일반 콘센트/콘센트가 있는 GFCI 스위치/콘센트 배선

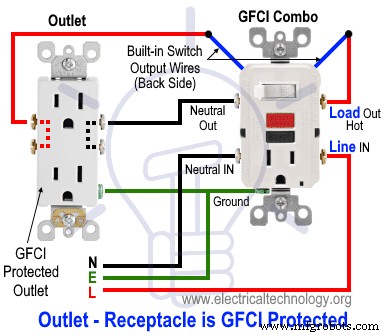

위의 배선과 동일하게 일반 콘센트/리셉터클은 GFCI로 보호되고 GFCI의 부하단자에 연결되어 스위치에 의해 제어됩니다.

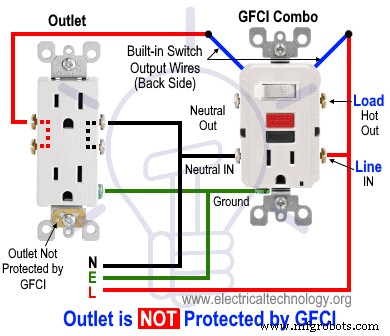

다음 배선도에서 일반 콘센트는 GFCI 스위치에 의해 제어되지만 GFCI의 라인 터미널에 연결 및 배선되었으므로 GFCI 보호되지 않습니다.

관련 게시물:콤보 스위치와 콘센트를 연결하는 방법

보호 조명 및 콘센트 콘센트가 있는 GFCI 콤보 스위치/콘센트 배선

이 특수한 경우의 배선도에서 조명 및 일반 콘센트 모두 GFCI의 부하 단자에 연결됩니다. 일반 콘센트가 GFCI 부하 단자에 직접 연결되어 있는 동안 GFCI 스위치를 통해 조명 ON/OFF 작동을 제어할 수 있습니다. 이렇게 하면 전구 및 콘센트와 같은 부하와 일반 부하에 연결된 추가 부하가 모두 GFCI로 보호됩니다.

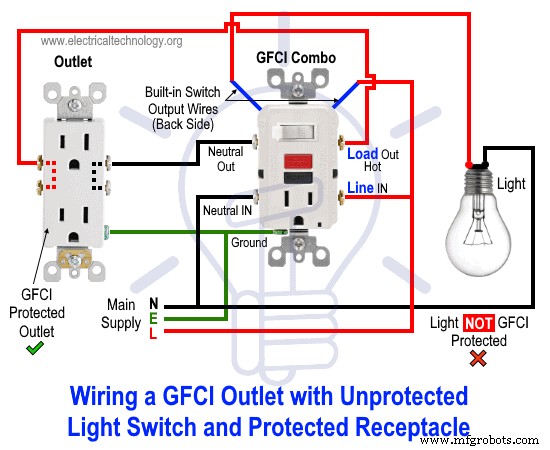

다음 관련 배선도에서 일반 콘센트는 GFCI의 부하 단자에 연결되고 전구는 GFCI의 라인 단자에 연결됩니다. 이런 식으로 일반 콘센트 콘센트는 GFCI로 보호되지만 전구는 GFCI로 보호되지 않습니다.

전환된 GFCI 콤보 콘센트 연결

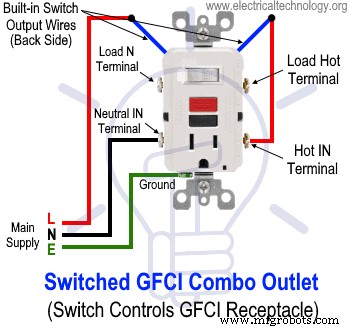

이 배선 자습서에서 GFCI 콤보 스위치 콘센트의 스위치는 스위치를 통해 제어되었습니다. 즉, GFCI 콤보의 상단 스위치를 통해 GFCI의 콘센트를 켜고 끌 수 있습니다.

이렇게 하려면 상단 와이어(GFCI 뒷면에 2개의 내장 와이어가 있음)를 GFCI의 라인 터미널에 연결하고 두 번째 와이어는 GFCI에 연결해야 합니다. 들어오는 라인(위상, 라이브 또는 핫) 와이어. 접지 / 접지 단자를 메인 보드의 접지선에 연결하십시오. 이렇게 하면 GFCI 콤보의 스위치를 통해 GFCI의 콘센트를 제어(ON/OFF 작동)할 수 있습니다. .

관련 게시물:GFCI 회로 차단기를 배선하는 방법은 무엇입니까? 1, 2, 3 및 4극 GFCI 배선

주의사항:

GFCI 콘센트를 배선하기 전에 주 회로 차단기를 꺼서 전원 공급 장치가 꺼져 있는지 확인합니다.
부하 정격에 따라 적절한 전선 크기와 적절한 크기의 MCB로 스위치의 적절한 전압 및 정격 전류를 사용합니다.
올바른 극성을 사용하십시오. 즉, 보호를 위해 GFCI를 설치하는 동안 부하 및 라인 단자를 확인하십시오. 즉, 올바른 작동을 위해 전선을 콘센트의 올바른 쪽에 연결하십시오.
매 작업 전에 휴대용 GFCI를 테스트하는 동안 정기적인 유지 관리, 점검 및 테스트를 수행하는 것이 좋습니다.
배선도가 확실하지 않은 경우 GFCI 설치를 위해 공인 전기 기술자에게 문의하십시오.
빨강은 핫, 블랙은 뉴트럴, 그린은 그라운드를 설명하기 위해 사용했습니다. NEC, IEC 등에 따라 지역 배선 색상 코드를 따르십시오.
저자는 이 정보의 표시 또는 사용으로 인한 손실, 부상 또는 손해에 대해 책임을 지지 않으며 잘못된 형식의 회로를 시도한 경우에도 책임을 지지 않습니다. 그러니 제발! 모든 것이 전기에 관한 것이고 전기는 너무 위험하므로 주의하십시오.
