타이머 소개 | 멀티 바이브레이터 | 멀티 바이브레이터의 종류

타이머 또는 멀티 바이브레이터

오늘 우리는 타이머 또는 다중 진동기라고 하는 디지털 전자 애플리케이션에 대해 논의할 것입니다. “타이머는 디지털 회로에 특정 주기 신호를 제공하는 회로입니다. 이러한 신호는 해당 시스템의 상태를 변경할 수 있습니다." "멀티 바이브레이터는 멀티 바이브레이터라고 하는 높고 낮은 레벨로 구성된 신호를 제공하는 회로입니다. 일반적으로 멀티 바이브레이터는 하나의 증폭기의 출력이 양의 피드백으로 두 번째 증폭기의 입력에 연결되는 2단 증폭기입니다. 두 증폭기는 하나의 트랜지스터가 포화 모드 또는 ON이면 두 번째 트랜지스터가 차단 모드에 있도록 배열되어 연결됩니다. 이러한 회로 또는 장치는 일반적으로 펄스 생성, 저장, 계산 회로로 사용됩니다.

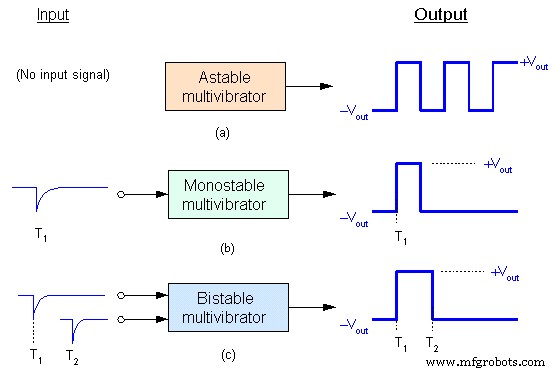

멀티 바이브레이터의 유형:

멀티 바이브레이터에는 다음과 같은 세 가지 일반적인 유형이 있습니다.

  1. 안정적인 멀티 바이브레이터
  2. 단안정 멀티바이브레이터
  3. 쌍안정 멀티 바이브레이터

안정적인 멀티바이브레이터 두 출력 레벨이 모두 불안정한 유형의 멀티 바이브레이터입니다. 이는 두 출력 레벨이 모두 반 안정 레벨로 구성되어 있음을 의미합니다.

단안정 멀티 바이브레이터 싱글 샷 또는 싱글 스윙 또는 원샷 멀티 바이브레이터라고도 합니다. 단안정 멀티 바이브레이터는 출력이 하나의 안정 및 반 안정 상태로 구성된 디지털 장치입니다. 멀티바이브레이터가 외부에서 트리거되면 안정적인 위치에서 반안정/불안정 상태로 상태가 전환됩니다.

유사하게 쌍안정 멀티 바이브레이터 출력 신호가 두 개의 안정적인 상태로 구성된 멀티 바이브레이터 유형입니다. 외부 트리거 신호가 장치 또는 회로에 적용될 때까지 출력이 변경되지 않습니다. 이 멀티 바이브레이터는 바이너리라고도 하며 두 개의 요소로 나뉩니다.

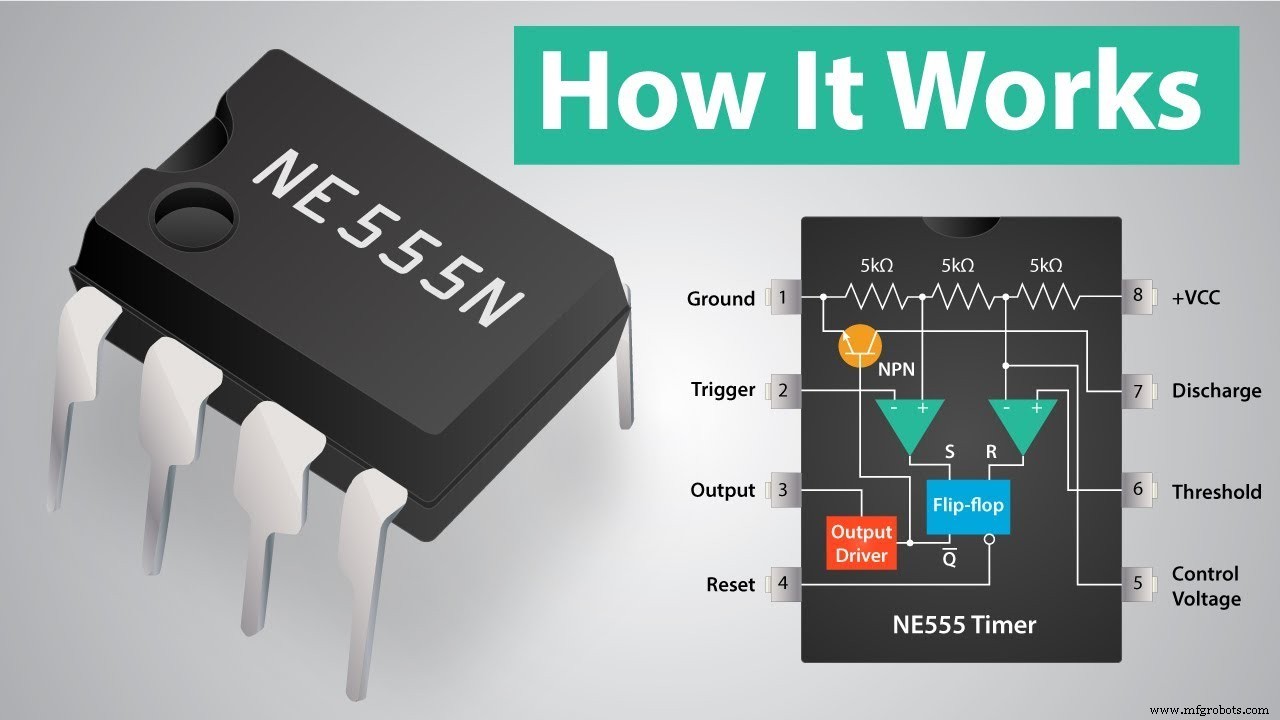

위의 파형은 다른 디지털 장치를 통해 생성할 수 있지만 클럭 생성기로 더 자주 사용되는 가장 일반적인 디지털 장치는 555 타이머입니다. 클럭 발생기로 사용되는 디지털 모놀리식 집적회로입니다. 불안정하고 단안정 파형을 생성할 수 있습니다. 다재다능하고 가장 많이 사용되는 디지털 기기입니다. 몇 마이크로초에서 몇 시간까지의 타이밍 지연을 제공합니다. 8개의 핀을 가진 555 타이머 IC는 아래 그림과 같습니다.

555 타이머 IC는 자세히 설명된 다음 핀으로 구성됩니다.

  1. 지면: 이 단자를 공통점 또는 접지점이라고 합니다. 모든 외부 접지 단자와 전원 접지 단자도 이 단자에 연결됩니다.

  2. 트리거: 555 타이머 IC에서 인가된 전압의 1/3 전압값이 주어지면 회로 출력이 Low에서 High로 바뀌는 단자이다.

  3. 출력: 출력 신호를 수신할 수 있는 단자입니다. 이 단자는 또한 한 번에 낮거나 높을 수 있는 부하와 연결됩니다.

  4. 재설정: 이 단자는 이전 문장을 무시하고 출력을 로우 레벨로 변경한다는 의미를 무시하고 출력 상태를 지우는데 사용됩니다.

  5. 제어 전압: 인가 전압의 약 2/3의 양의 전압이 이 단자에서 사용 가능하므로 비교기의 일부가 됩니다. 일반적으로 이 단자와 접지 단자에 콘덴서가 연결되어 있습니다.

  6. 임계 전압: 임계 전압과 제어 전압은 비교기 회로의 입력입니다. 비교기 회로는 임계 전압을 기준 전압과 비교합니다. 임계 전압이 기준 전압보다 크거나 같으면 비교기 회로 출력이 낮아집니다. 임계 전압이 기준 전압보다 낮으면 비교기 출력이 높아집니다.

  7. 방전: 이 단자는 회로 출력이 낮을 때 외부 연결된 커패시터에 대해 낮은 저항 경로를 제공하지만 회로 출력이 높을 때 커패시터에 대해 개방 회로로 동작합니다.

  8. +Vcc 공급 전압: 타이머의 모든 단자를 작동하려면 전원이 공급되어야 합니다. 이를 위해 이 단자를 사용하여 IC에 15v를 공급합니다.

위의 그림에는 구성 요소의 연결을 명확하게 보여주는 회로도가 나와 있습니다. 분압기 회로는 3개의 5kΩ 저항으로 구성됩니다. 이것은 비교기 1에 10v를 제공하고 두 번째 비교기에 5v를 제공합니다. 트리거 입력이 인가 전압의 1/3 이상 증가하면 비교기 B가 로우에서 하이가 됩니다. 결과적으로 RS 플립플롭이 설정되고 출력이 하이로 변경됩니다. 그리고 방전 트랜지스터가 꺼집니다. 출력은 임계 전압 값이 Vcc의 2/3와 같아질 때까지 하이일 것입니다. 임계 전압 값이 증가하면 비교기 A 출력이 낮음에서 높음으로 변경되어 결과적으로 RS 플립플롭이 재설정되고 방전 트랜지스터가 켜집니다. 외부 부품으로 Threshold 및 제어 입력을 제어하여 불안정하고 단안정 멀티 바이브레이터로 사용할 수 있습니다.
