DC 모터 컨트롤러를 만드는 방법

DC 모터 컨트롤러는 거의 모든 곳에 있으며 거의 ​​모든 애플리케이션에서 볼 수 있습니다. DC 모터 컨트롤러는 기관차에서 드릴, 선반 기계에서 RC 자동차에 이르기까지 일상 생활에서 실질적으로 사용됩니다. 수백 개의 제조 회사가 DC 모터 컨트롤러를 제조하고 막대한 이익을 창출하는 데 종사하고 있습니다. 하지만 스스로를 만들 수 있다는 것을 알고 계십니까?

DC 모터 컨트롤러를 사용하고 다른 필요를 위해 약간의 현금을 절약하시겠습니까?

자신의 작품을 만드는 데 도움이 되고 관심이 있습니까? WellPCB는 프로젝트에 적합한 모터 컨트롤러를 제공할 수 있지만 편리한 컨트롤러를 위한 DIY 가이드도 제공합니다. 따라야 할 단계로 구성된 이 지침서를 즐기시기 바랍니다. 계속 읽으세요.

도구 및 구성요소/재료

자신의 DC 모터 컨트롤러를 만들기 위한 여정을 시작하기 전에 먼저 몇 가지 도구와 재료가 필요합니다. 모든 도구와 재료가 없으면 실망스럽고 불쾌한 경험을 하게 될 가능성이 있습니다. 설상가상으로 프로젝트를 완료하기 훨씬 전에 포기하게 될 수도 있습니다. 필요한 몇 가지 중요한 자료는 다음과 같습니다.

가는 와이어 – 24 게이지 코어 와이어가 최고입니다.

Perfboard – 당신이 좋아하거나 소유하고 있는 것을 사용할 수 있습니다.

2x Power MOSFETs – 가급적이면 다른 제품을 통해 IRF510을 사용할 수 있습니다.

NTE2382와 같은 동등한 작업을 수행할 수 있습니다.

핀 스트립 - 몇 증분을 쉽게 제거할 수 있는 핀 스트립을 찾으십시오.

2x 정류기 다이오드

DPDT 30V 릴레이

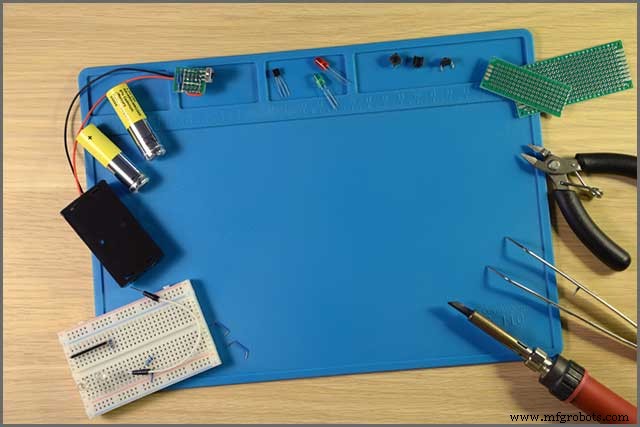

필요한 모든 재료를 한곳에 모았다면 이제 필요한 도구나 편리한 장비를 찾을 차례입니다. 무능한 도구를 보유하거나 사용하는 것이 작업을 보완할 수 있으며 올바른 도구를 선택하는 것이 필수적이라는 것을 기억하십시오. 필요한 도구는 다음과 같습니다.

핫 글루 건 및 핫 글루

땜납과 납땜 인두

DREMEL – perfboard를 자르는 데 선호하는 모든 도구를 사용할 수 있습니다.

와이어 절단기/스트리퍼 – 플라이어와 동일한 기능을 하거나 적용할 수 있는지 확인하십시오.

DC 모터 컨트롤러 – 부품 조립

DC 모터 컨트롤러를 갖추기 위한 첫 번째 단계를 완료한 후 2단계가 이어집니다. 좋은 점은 프로젝트에 필요한 도구와 재료를 쉽게 찾을 수 있다는 것입니다. 이제 조립한 모든 장치를 서핑 보드에 올려 놓습니다. 보드에 완벽하게 맞으면서도 회로를 쉽게 납땜할 수 있는 방식으로 배치하시겠습니까?

핀의 경우 4핀 증분과 2핀 증분을 분리합니다. 그러나 납땜으로 회로에 직접 모터를 장착하려는 경우 핀 증가분을 가정할 필요가 없습니다. 쉽게 두 핀 증가를 잘라 양쪽 끝이 조금 더 작아집니다. 그런 다음 와이어 스트리퍼를 사용하여 4핀 확장의 가장 긴 기간을 90도 각도로 구부립니다.

와이어 스트리퍼가 이 기능을 필요로 하지 않는다는 것을 알게 된 경우, 추가로 가지고 있는 플라이어 세트를 사용할 수 있습니다. 이 단계를 완료했다면 이제 3단계로 이동할 차례입니다.

DC 모터 컨트롤러 – 부품 납땜

구성 요소를 성능 보드에 배치했으면 이제 납땜할 차례입니다. 회로도에 회로를 조심스럽게 납땜하십시오. 이 단계에서 원하는 땜납 및 납땜 인두를 자유롭게 사용할 수 있습니다.

와이어 스트리퍼를 사용하면 멀리 떨어진 리드를 함께 납땜하면서 점퍼 와이어의 양쪽 끝을 절단하고 이어서 벗겨내야 합니다. 구리를 사용한 서프보드는 컴팩트한 납땜을 보장하기 때문에 우수한 결과를 생성합니다. 이 단계에서도 모터를 보드에 직접 납땜하거나 원하는 경우 2핀 증분을 사용할 수 있습니다.

DC 모터 컨트롤러 – 회로 차단

DC 모터 컨트롤러 회로가 거의 준비되었습니다. 세 번째 단계를 완료한 후 수행해야 하는 다음 작업은 코스를 잘라내는 것입니다. 여기서 적당한 크기로 자르거나 용도에 따라 잘라서 사용하시면 됩니다. 세션 기능을 유지해야 함을 기억하십시오.

이 단계에서 또 다른 중요한 것은 서핑보드를 바닥에서 잘랐는지 확인하는 것입니다. 베이스를 절단하면 전원 핀과 컨트롤 아래를 절단할 수 있습니다. 이상적으로는 DREMEL을 선택하거나 다른 작은 톱을 사용하여 절단할 수 있습니다. DREMEL이 사용하기에 가장 좋은 도구 중 하나이지만, 똑같이 잘 수행할 수 있는 다른 유능한 도구를 찾을 수 있습니다. 마지막으로 전원 핀과 컨트롤러를 회로나 브레드보드에 쉽게 꽂을 수 있는지 확인하십시오.

DC 모터 컨트롤러–정리 프로세스 시작

당신은 지금 매우 가깝습니다. 모든 것이 빛나고 완벽하게 정리되어 있는지 확인해야 할 때입니다. 계속해서 튀어나올 수 있는 모든 돌출된 와이어를 자릅니다. 와이어 스트리퍼를 사용하여 돌출된 와이어를 절단할 수 있습니다. 또한 한 쌍의 펜치를 사용하여 돌출된 와이어가 부러질 때까지 몇 번 구부릴 수 있습니다. 그러나 이러한 방법을 사용하여 솔더 포인트를 손상시키지 않도록 하십시오.

튀어나온 와이어 절단을 완료한 후 핫 글루건에 불을 붙입니다. 단락이 발생하지 않도록 하고 글루건을 엉뚱하게 사용하는 것이 중요합니다. 예측할 수 없는 방식을 사용하면 회로가 보호되고 절연되는 동시에 짧은 코스가 발생하지 않습니다.

DC 모터 컨트롤러–DC 모터 컨트롤러 사용

이제 작업이 완료되었으며 DC 모터 컨트롤러를 사용할 차례입니다! 위의 모든 단계를 올바르게 따랐다면 DC 모터 컨트롤러가 완벽하게 작동할 것입니다. DC 모터를 모터 컨트롤러에 있는 모터 핀에 연결합니다. 그런 다음 브레드보드에 모터 컨트롤러를 부드럽게 삽입합니다.

선택한 두 가지 색상의 전선을 사용하여 Vin을 마이크로 컨트롤러 Vin 핀에 연결합니다. 또한 해당 GND를 해당 GND 핀에 신중하게 선택하고 연결합니다.

다시 말하지만, 색상이 다른 두 개의 와이어를 더 사용하여 원하는 두 개의 디지털 핀에 역방향 및 속도를 연결합니다. 다 했니? 그렇다면 이제 멀리 프로그램하십시오.

도움말:안전 예방 조치

DC 모터 컨트롤러를 만들 때 안전이 가장 중요합니다. 감전이나 생명을 위협할 수 있는 기타 위험에 직면하고 싶지 않습니다. 다음 예방 조치를 취하여 항상 귀하의 안전이 중요한지 확인하십시오.

어떤 경우에도 핀을 혼동해서는 안 됩니다.

Vin에서 30볼트를 초과하지 마십시오.

많은 전력을 사용하여 작업할 때 방열판이 부착되어 있는지 확인하십시오.

MOSFET

• DC 와이어 모터만 사용

• 15볼트 이상을 사용하려면 GND와 Vin을 전원에 직접 연결해야 합니다.

DC 모터 컨트롤러 – 왜 WellPCB를 선택해야 합니까?

위의 DC 모터 컨트롤러 DIY 단계가 다소 번거롭다고 생각하십니까? 이 브래킷에 속하는 경우 DC 모터 컨트롤러 요구 사항을 지원하기 위해 여기 있으므로 걱정하지 마십시오. 우리는 수백 개의 고객과 산업에 서비스를 제공하는 DC 모터 컨트롤러 회사입니다. 우리는 고객의 요구를 만족시킬 뿐만 아니라 그들의 기대를 뛰어넘기 위해 최선을 다합니다.

가장 전문적인 DC 모터 컨트롤러 제조업체로서 우리는 국제 표준 인증을 받았습니다. 고효율 성능으로 구성된 DC 모터 컨트롤러를 제공합니다. 당사의 제품은 식품 생산, 자동화 기계 및 움직임이 필요한 모든 분야와 같은 다양한 분야 및 산업에서 사용됩니다.

아이디어 생성에서 설계, 제조, 판매에 이르기까지 소규모 및 대규모 주문을 수용할 수 있는 유연한 제조 라인. 우리는 고객의 요구에 신속하게 대응하고 효율적이고 안정적인 DC 모터 컨트롤러를 제공하는 올바른 파트너입니다.

결론

DC 모터 컨트롤러는 거의 모든 전기 장치에서 사용됩니다. DC 모터 컨트롤러는 의도한 작업에 따라 복잡성과 기능이 다릅니다. WellPCB를 포함하여 현재 이러한 장치를 제조하는 회사가 많이 있습니다.

그러나 거기에는 취미로 하는 사람, 학생, 그리고 자신만의 DC 모터 컨트롤러를 만들려는 호기심 많은 사람들이 많이 있습니다. 위에서 논의한 바와 같이 DC 모터 컨트롤러를 스스로 만드는 것은 그 자체로 과업이 아닙니다. 안전 예방 조치를 준수하면서 지침을 주의 깊게 따르기만 하면 됩니다. 그러나 위의 단계가 압도적이라고 생각되면 항상 모든 DC 모터 컨트롤러 요구 사항에 대해 WellPCB에 의존할 수 있습니다. 프로젝트 또는 다른 DC 모터 컨트롤러 솔루션에 관계없이 WellPCB가 제공하는 것을 신뢰하십시오.
