SCR Bt151:완전한 매뉴얼 가이드

오늘날 마이크로 전자 부품은 회로에서 매우 중요합니다. 대부분은 기본 버전의 개선된 버전입니다. 예로는 저항기, 커패시터, 인덕터 및 트랜지스터가 있습니다. SCR(실리콘 제어 정류기)은 가장 널리 사용되는 반도체 장치입니다.

작은 방법으로 IC의 인기는 광범위한 적용 범위에 달려 있습니다. 그 중 일부는 몇 가지만 언급하자면 전력 정류, 조절 및 역전을 포함합니다. BT151 SCR도 예외는 아닙니다. 여기에서는 SCR bt151, 핀 구성 및 응용 프로그램에 대한 모든 정보를 제공합니다.

1. SCR BT151이란 무엇입니까?

사이리스터라고도 하는 SCR BT151은 특정 반도체 장치입니다. 실리콘 제어 정류기는 주로 플라스틱으로 둘러싸인 4개의 서로 다른 P형 및 N형 재료로 구성됩니다. 일반적으로 주요 목적은 높은 열 사이클링 성능을 구동하고 높은 양방향 전압을 차단하는 것입니다.

단방향 장치이므로 한 방향으로만 전류가 흐를 수 있습니다. 그리고 이것은 SCR 게이트 터미널에 트리거링 또는 바이어싱이 있을 때 가능합니다.

즉, 이러한 트랜지스터 신호 제어 정류기는 다이오드처럼 동작합니다. 양극-음극 전류가 특정 값 아래로 떨어질 때까지 전도 전류를 유지합니다. 이 값은 유지 전류입니다.

그러나 BT151은 SCR의 TO-220 패키지입니다. 또한 12A 중간 전력 기능이 제공됩니다. 결과적으로 표준 DC 부하를 대체하거나 AC에 전원을 공급할 수 있습니다. 또한 높은 수준에서 DC 신호를 관리할 수 있는 공간을 제공합니다.

(사이리스터의 회로 기호는 SCR을 나타냅니다.)

2. SCR BT151용 핀 구성

다음은 SCR BT151 핀과 각 단자가 나타내는 설명입니다.

핀 번호	핀 이름	설명
1	음극	이 터미널은 현재 공급을 위한 콘센트입니다.
2	양극	한편, 이 핀은 SCR에 전류를 공급합니다.
3	게이트	음극과 양극 사이의 전도를 제어하는 ​​메커니즘으로 기능합니다.
4	탭	이 끝에서 탭은 전기 연결에서 양극 단자로 이동합니다.

3. SCR BT151의 기능 및 사양

다음은 SCR BT151의 기능 및 사양입니다.

기능

• 사이리스터와 유사한 동작이 첫 번째 특징입니다.
• SCR BT151은 높은 서지 전류 용량을 가지고 있습니다.
• 또한 열 순환에서 높은 수준의 성능을 보입니다.
• 다른 정류기와 달리 높은 신뢰성을 가지고 있습니다.
• 또한 높은 차단 전압을 가지고 있습니다.
• 차단 전압도 양방향입니다.
• SCR BT151은 TO-22AB 패키지로도 제공됩니다.

사양

• 서지 전류 정격은 132A입니다.
• SCR을 바이어스할 때 게이트 트리거 전류의 최대값은 15mA입니다.
• 또한 유지 전류의 최대 정격은 20mA입니다.
• 반복적인 피크 오프 전류는 0.5mA입니다.
• 반복 최대 역전압의 경우 정격은 500V입니다.
• 마찬가지로 반복 최대 순방향 전압도 500V이다.
• 온 상태 전압은 최대 1.75V입니다.
• 게이트 트리거 전압의 상한선은 1.5V입니다.

4. BT151 등가 SCR

일부 전자 부품은 BT151 SCR과 동일한 기능을 합니다. 여기에는 다음이 포함됩니다.

• BT152.
• TYN208.
• 2N6508.

(회로 기판에 배열된 다양한 유형의 사이리스터)

5. SCR BT151의 회로 적용

대부분의 경우 DC 및 AC 부하는 제어를 위해 SCR을 사용합니다. 그것은 장치의 전류 및 전압 조절에 있습니다. 또한 바람이 매우 강한 라인 전압에도 유용합니다.

아래에서는 SCR의 이상적인 회로 응용을 보여줍니다. BT151 SCR을 사용하여 DC 모터 부하를 12V DC 전원에 연결합니다. 그러나 회로는 SCR이 수행될 때만 기능을 시작합니다.

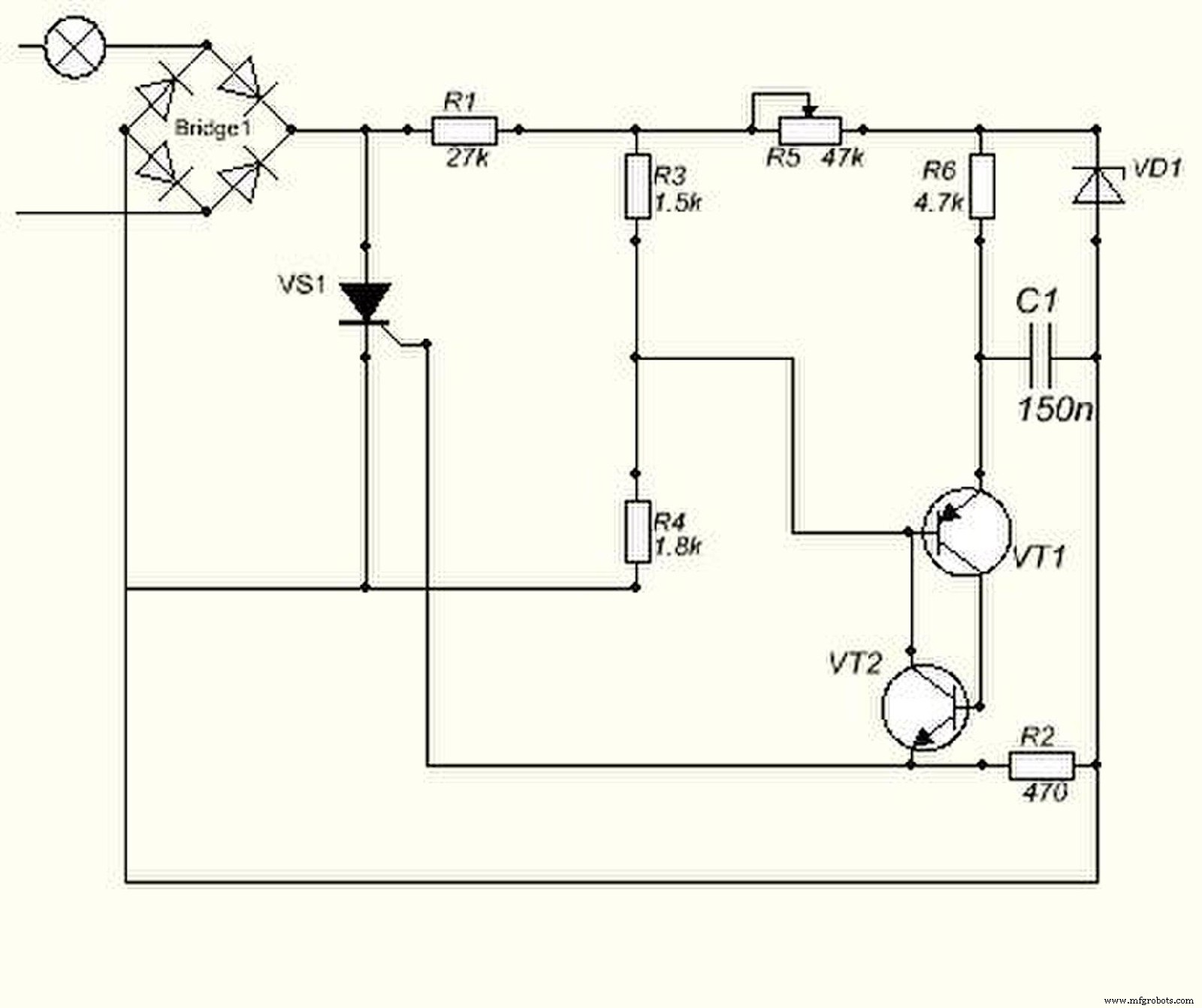

(전원 조정기로 작동하는 SCR의 회로도).

SCR을 테스트하는 방법

SCR에 대한 간단하고 효율적인 테스트 방법은 멀티미터를 사용하는 것입니다. 이렇게 하면 SCR의 음극과 게이트 단자 사이의 다이오드 활동을 확인할 수 있습니다. 이렇게 하려면 다음 단계가 필요합니다.

1. 먼저 멀티미터를 적절하게 설정합니다. 선택 스위치를 저항이 높은 지점에 놓습니다.
2. 그런 다음 SCR의 양극을 멀티미터의 +ve 단자에 연결합니다.
3. SCR의 음극이 멀티미터의 -ve 단자에 연결되는 동안 이러한 연결은 개방 회로 표시를 유발합니다.
4. 다음으로 동일한 결과를 표시하기 위해 멀티미터 기기에서 이루어진 연결을 반대로 합니다.
5. 그런 다음 SCR의 양극과 게이트 단자를 멀티미터의 +ve 끝에 연결합니다.
6. 다른 쪽 끝에서 음극은 멀티미터의 -ve 단자로 연결됩니다.
7. 결과적으로 멀티미터 판독값은 실리콘 제어 정류기가 있기 때문에 저항이 감소한 것으로 나타났습니다.
8. 마지막으로 멀티미터의 양극과 음극에서 SCR의 게이트를 분리합니다. 멀티미터의 결과 디스플레이는 저항을 줄여 래칭 상태를 표시합니다. 이는 SCR의 유지 전류가 멀티미터 배터리에서 전원을 끌어온다는 것을 나타냅니다.

6. SCR Bt151 적용

전체적으로 SCR BT151은 다음과 같은 국내 및 산업 용도 모두에서 다용도로 중요합니다.

• 가정용 조명, 난방 및 정적 스위칭용
• 회로 보호 및 점화용
• 또한 Inrush와 Crowbar를 보호합니다.
• BT151 SCR은 전압 조정기 역할을 합니다.
• 모터 제어 메커니즘 역할을 합니다.
• 용량 방전 점화(CDI).
• 일반적으로 양방향 차단 전압 기능이 필요한 회로에 사용됩니다.

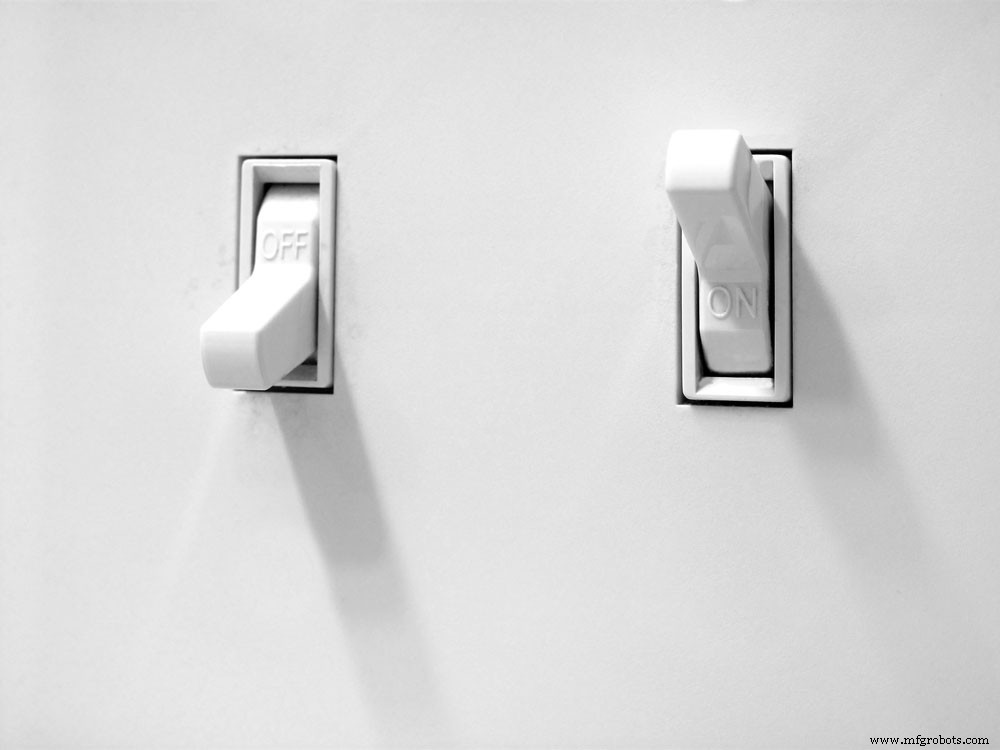

(이와 같은 스위치는 SCR Bt151을 사용합니다)

결론

요약하면 BT151은 일련의 실리콘 제어 정류기 중 하나입니다. 이러한 정류기는 래칭 기능이 있지만 트랜지스터와 유사하게 작동합니다. 따라서 우리는 이것을 제어된 정류기라고 부릅니다.

BT151 SCR과 그 작동에 대해 알았으니 이제 프로젝트를 빌드하십시오. 질문이 있는 경우 저희에게 연락하십시오. 저희 전문가들이 기꺼이 도와드리겠습니다.
