74LS93 핀아웃:타이머 회로를 구축하는 방법에 대한 가이드

0에서 9까지 숫자를 세고 다시 0으로 숫자를 세는 시계 타이머를 본 적이 있다면 74LS93 IC 작동을 본 적이 있을 것입니다. 그럼에도 불구하고 555 타이머와 같은 다른 펄스 생성 IC가 있습니다. 그러나 74LS93 핀아웃은 여러 가지 이유로 선호되는 IC입니다.

그 중 하나는 마이크로컨트롤러가 특정 전자 프로젝트에 적합하지 않다는 것입니다. 이를 위해 74LS93이 훌륭한 대안이 됩니다. 전반적으로 타이머 응용 프로그램을 만들어야 하는 경우 있어야 할 위치에 있습니다. 결국 IC의 작동 방식과 사용 방법을 배우게 됩니다.

1. 74LS93 핀아웃 구성

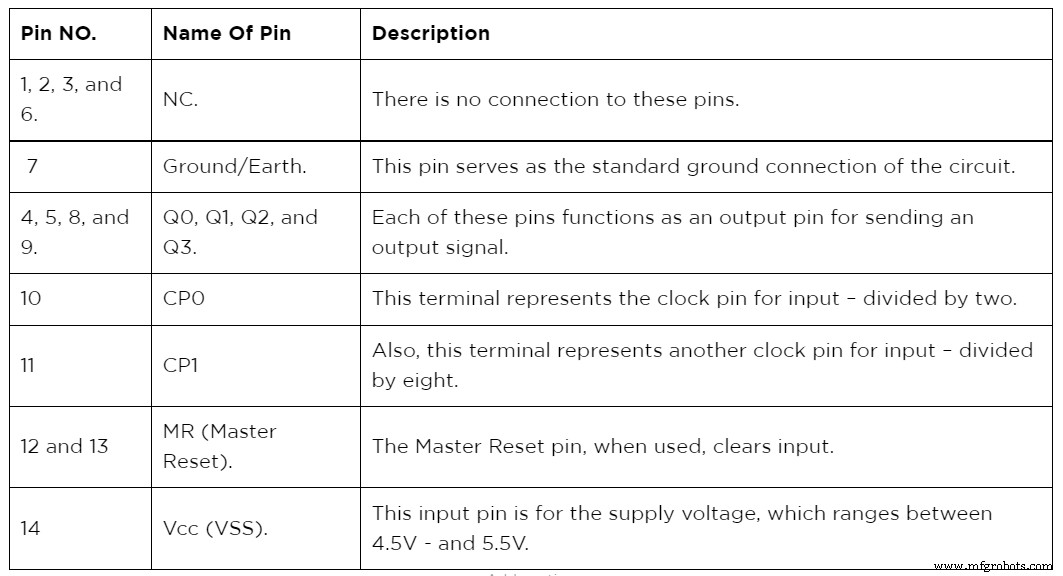

다음은 74LS93 핀아웃 구성에 대한 설명입니다.

https://commons.wikimedia.org/wiki/File:Tungsram_7493PC.jpg

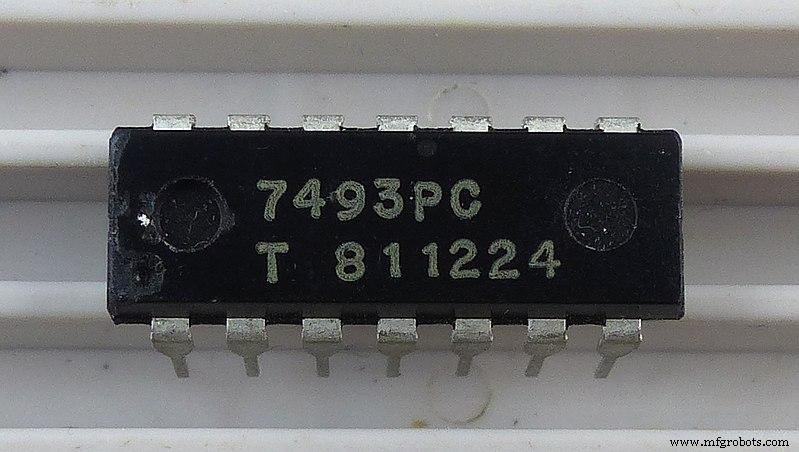

(14개의 핀을 모두 보여주는 7493 바이너리 카운터 회로의 이미지)

2. 74LS93 기능 및 사양

다음은 74LS93 핀아웃의 몇 가지 고유한 특성입니다. 첫 번째는 IC가 4비트 바이너리 카운터를 사용한다는 것입니다. 일반적으로 작동 전압은 5V입니다. 그러나 IC의 표준 작동 전압 범위는 4.5V ~ 5.5V입니다. 출력 HV(고전압)는 3.5V입니다. 한편, 출력 LV(저전압)는 0.25V이다. 한편, 출력 HC(대전류)는 -0.4mA이다. 반면 출력 LC(저전류)는 8mA입니다.

또한 해당 CLK 입력 주파수, CKA 입력(CP1) 및 CLK B 입력(CP0)은 16MHz 및 32MHz입니다. 또는 CP1 및 CP0의 입력 카운트 펄스는 30nS 및 15nS입니다. 마지막으로 14핀 PDIP, PDSO 및 GDIP 패키지로 제공되는 IC를 찾을 수 있습니다.

3. 74LS93 IC란 무엇입니까?

우선, 74LS93은 우리가 4비트 카운터라고 부르는 것입니다. IC는 mod-8 카운터와 mod-2 카운터로 구성됩니다. 결과적으로 0에서 15까지 이진법으로 계산되는 4비트 출력을 얻습니다.

일반적으로 74LS93 핀아웃은 TTL 기반 시스템 및 마이크로컨트롤러와 호환됩니다. 또한 SMD, DIP 등과 같은 다양한 14핀 패키지로 제공됩니다.

(74LS93과 유사한 4비트 카운터의 개략도)

4. 74LS93 디지털 카운터는 어떻게 작동하나요?

74LS93 디지털 카운터 IC는 단순히 일련의 JK 플립플롭입니다. 따라서 이 4개의 플립플롭은 펄스의 원리로 작동합니다. 일반적으로 이러한 입력 펄스를 제공하기 위해 타이머 IC 또는 마이크로컨트롤러를 사용합니다. 그러나 74LS93 핀아웃은 4개의 출력 핀, 2개의 클록 핀 및 2개의 리셋 핀으로 유사한 기능을 제공합니다.

디지털 카운터 입력 회로는 두 부분으로 구성됩니다. MOD 8 카운터와 MOD 2 카운터. MOD-8 카운터는 3개의 JK 플립플롭으로 구성되며, 각각은 이전 JK 플립플롭 카운터의 출력을 수신합니다.

또는 MOD-2 카운터는 0과 1을 읽습니다. 일반적으로 이러한 판독은 입력 클록 펄스가 LOW에서 HIGH 상태로 또는 그 반대로 변경될 때 발생합니다. 결과적으로 MOD-2 출력은 MOD-8의 초기 JK 플립플롭 클록 펄스로 이동합니다. 전체적으로 JK 플립플롭 출력 전체가 4비트 카운터를 구성합니다.

https://youtu.be/oavnA60Mrtc

(74LS93 IC에 대한 설명 동영상).

5. 74LS93을 어떻게 사용하나요?

을(를) 사용하려면 74LS93 IC는 매우 간단합니다. 첫 번째 단계는 +5V 전압 공급으로 VCC 핀과 접지 핀을 통해 IC에 전원을 공급하는 것입니다. 또한 MR(Master Reset) 핀을 사용하여 원하는 모드를 선택할 수 있습니다. 일반적으로 두 개의 마스터 리셋 핀을 접지(LOW)에 연결합니다.

또한 특정 회로가 있는 74LS93 IC. 따라서 일부 일반적인 회로 예에는 디지털 카운터 IC가 포함됩니다.

(마이크로컨트롤러 관련 프로젝트를 구축하는 데 필요한 일련의 회로 구성요소).

한 자리 숫자 카운터로서의 74LS93

이 회로 예제를 효과적으로 구축하려면 4입력 NAND 게이트가 있는 74LS20과 같은 74LS93이 필요합니다. 또한 3개의 NOT 게이트가 있는 74LS04가 있다면 도움이 될 것입니다. 이를 통해 BCD 7세그먼트 디스플레이를 사용하여 한 자리 카운터를 설계할 수 있습니다. 즉, 10진수 카운터는 0에서 9까지 읽습니다.

그러나 74LS93 4비트 디케이드/바이너리 카운터는 16개의 바이너리 카운트를 허용합니다. 그래도 카운터는 2진수가 9로 계산될 때마다 재설정해야 합니다. 그렇지 않으면 4비트 BCD 카운터의 출력에 임의의 메시지가 표시됩니다.

따라서 한 자릿수 카운터를 재설정하려면 피드백 재설정 회로가 필요합니다. 그리고 이러한 회로를 구축하려면 NAND 게이트와 NOT 게이트의 출력 조합이 필요합니다.

(LED 디스플레이를 사용한 숫자 카운터의 예).

2자리 카운터로서의 74LS93

이 예에서 2자리 BCD 카운터는 00에서 99까지의 값을 표시합니다. 한 자리 BCD 카운터 회로에 유사한 논리 출력을 제공합니다.

그러나 이 경우 초기 BCD 7세그먼트 표시는 조건에 따라 값이 증가합니다. 그리고 그 증가는 두 번째 BCD 7-세그먼트 디스플레이가 클럭 리셋 신호를 수신할 때 옵니다.

6. 74LS93 등가물

74LS93 핀아웃에 대한 일부 동등물은 다음과 같습니다.

• 74LS192
• 74HC19

기타 대체 ICS

74LS192처럼 작동하는 대체 IC가 있습니다. 그들은

• CD4017
• CD4020
• CD4022
• CD4060
• 74LS90
• 74LS02

7. 애플리케이션

74LS93 핀아웃 IC는 많은 회로 작동에서 중요한 부분입니다. 유명한 응용 프로그램 중 일부는 다음과 같습니다.

• 시간이 긴 기간을 만들 때 사용합니다.
• 일반적으로 IC는 타이밍이 필요한 애플리케이션에 유용합니다.
• 펄스 카운터 회로와 불안정한 작동의 주파수 분배기에 필수적입니다.
• 74LS93은 마이크로컨트롤러 없이 카운터가 필요한 프로젝트에 적합한 대안입니다.
• 마지막으로 7세그먼트 디스플레이에서 숫자를 나타내는 데 도움이 됩니다.

(카운트다운 타이머에서 74LS93의 적용).

결론

요약하면 74LS93 핀아웃은 디지털 카운터 IC입니다. 여기에는 논리 상태를 LOW에서 HIGH 클록 입력으로 또는 그 반대로 전환할 수 있는 4개의 JK 플립플롭이 포함되어 있습니다. 이러한 변화는 차례로 BCD 7 세그먼트 LED 디스플레이에서 볼 수 있는 클록 펄스를 생성합니다. 이 IC는 일반적으로 디지털 클록 및 타이밍 애플리케이션의 표준입니다.

74LS93 IC가 작동하는 방식을 배웠다면 위에서 언급한 것과 같은 몇 가지 애플리케이션을 시도해 볼 수 있습니다. 그러나 무엇부터 시작해야 하는지 정확히 모르겠다면 당사 페이지에 연락하여 전문적인 도움을 받으십시오.
