2N5089 핀아웃:사양 및 사용 방법에 대한 전체 가이드

2N5089 핀아웃은 2NXXX 트랜지스터 제품군에 속합니다. 트랜지스터에는 여러 범주가 있습니다.

그러나 2N5089는 NPN 실리콘 기반 증폭기 트랜지스터입니다. 이 트랜지스터는 강력한 출력 신호를 제공합니다. 따라서 오디오 신호 증폭에 매우 적합합니다. 또한 트랜지스터의 다른 특성으로 인해 스위칭 애플리케이션에 유용합니다.

이 기사에서는 2N5089, 사용 방법 및 응용 프로그램에 대해 설명합니다.

2N5089 트랜지스터의 핀 설명

2n5089 트랜지스터는 에피택시 실리콘 트랜지스터입니다. 2N5089에는 다른 NPN BJT 트랜지스터와 같은 3핀 구성 시스템이 있습니다. 왼쪽의 핀은 이미 터 단자이고 오른쪽은 컬렉터입니다. 특히 중간 핀은 트랜지스터 베이스입니다. 베이스 단자는 이미터에서 콜렉터로의 전류 흐름을 제어하여 작동합니다.

핀	핀 이름	설명
1	이미터	트랜지스터의 이미터 핀
2	베이스	트랜지스터의 베이스 핀.
3	수집가	트랜지스터의 컬렉터 핀.

(3핀 트랜지스터)

2N5089 트랜지스터 개요

2N5089는 TO-92 패키지 양극 접합 트랜지스터입니다. 낮은 이득 신호를 높은 이득 신호로 증폭하는 역할을 합니다. 특히, 이러한 이득 신호는 디지털 또는 아날로그일 수 있습니다.

일반적으로 저잡음형이 아닌 범용 트랜지스터의 경우 저신호를 증폭하면 현재의 잡음도 증폭된다. 결과적으로 표시된 출력에는 암호가 있지만 많은 노이즈가 발생합니다.

그러나 2N5089 트랜지스터의 경우 이 장치에는 2.0db의 저잡음 기능이 포함되어 있습니다. 따라서 2N5089 출력은 노이즈가 적습니다.

저소음 기능 외에도 이 장치는 스위치 역할도 합니다. 트랜지스터는 스위치로서 100mA 미만의 부하를 제어하고 구동할 수 있습니다. 또한 50mHZ 미만의 주파수를 작동하는 RF 애플리케이션에서도 사용할 수 있습니다.

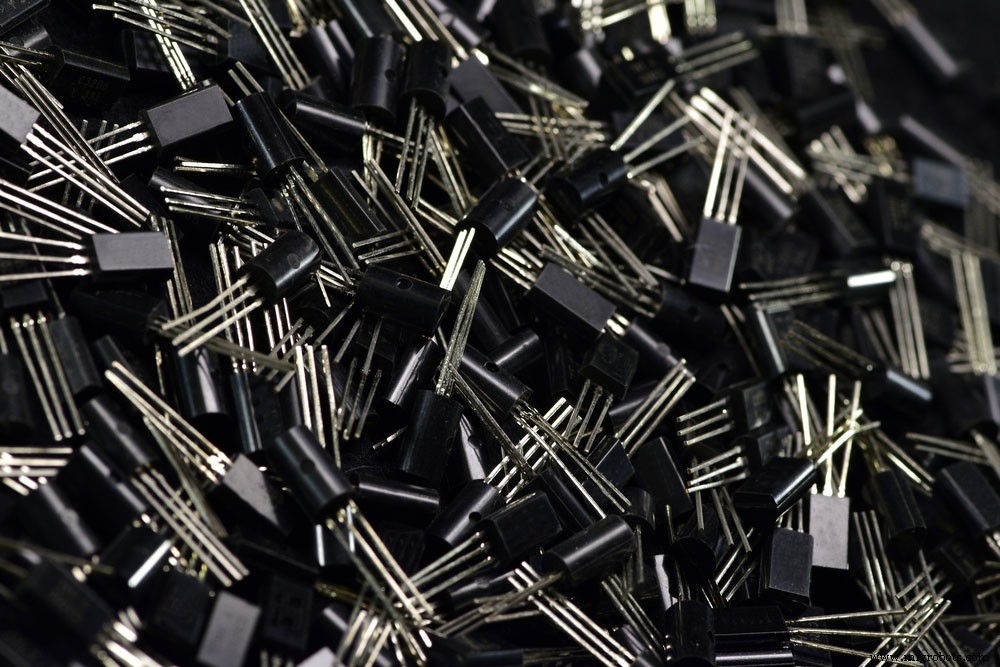

(T0-92 패키지 유형의 트랜지스터)

2N5089 기능 및 사양

• 첫째, 2N5089는 NPN 트랜지스터 타입입니다.
• 둘째, 플라스틱 TO-92 케이스에서 트랜지스터를 찾을 수 있습니다.
• 셋째, 트랜지스터 소자의 최대 컬렉터-이미터 전압은 25v입니다.
• 또한 2N5089 트랜지스터의 컬렉터 베이스 전압은 30v입니다.
• 또한 트랜지스터의 에미터 베이스 전압은 3.0v입니다.
• 또한 이 트랜지스터에서 사용할 수 있는 전력 손실률은 25⁰C의 온도에서 625mW입니다.
• 또한 이 증폭기 트랜지스터는 50mA의 연속 컬렉터 전류를 가지고 있습니다.
• 또한 최소 및 최대 DC 이득 범위는 400에서 1200 사이입니다.
• 게다가 현재 이득-대역폭 곱은 50mHz입니다.
• 또한 트랜지스터는 450에서 1800 사이의 작은 신호 전류 이득을 가집니다.
• 마지막으로, 이 NPN 트랜지스터의 최대 저장 및 작동 온도는 -55⁰C ~ +150⁰C입니다.

(NPN 트랜지스터의 동작 원리.)

대체 및 동급

2N5089 대신 사용할 수 있는 트랜지스터 장치 중 일부는 2N5088, MPS650, SS9014, MPS660입니다. 또한 일부 BCxxx 시리즈 트랜지스터도 동일합니다. 예를 들어 BC547, BC548, BC549 및 BC550 트랜지스터입니다.

2N5089 트랜지스터는 어떻게 사용합니까?

2N5089 트랜지스터는 스위칭 및 증폭기 애플리케이션 모두에서 작동할 수 있습니다. 2N5089의 두 가지 예제 회로를 살펴봅니다.

스위치로.

아래에 가 표시됩니다. 트랜지스터의 작동을 나타내는 두 개의 회로. 한 코스는 기본 전압이 이미 터의 전압과 같을 때를 나타냅니다. 동시에 두 번째 회로는 기본 전압이 이미 터보다 클 때 트랜지스터의 작동을 의미합니다.

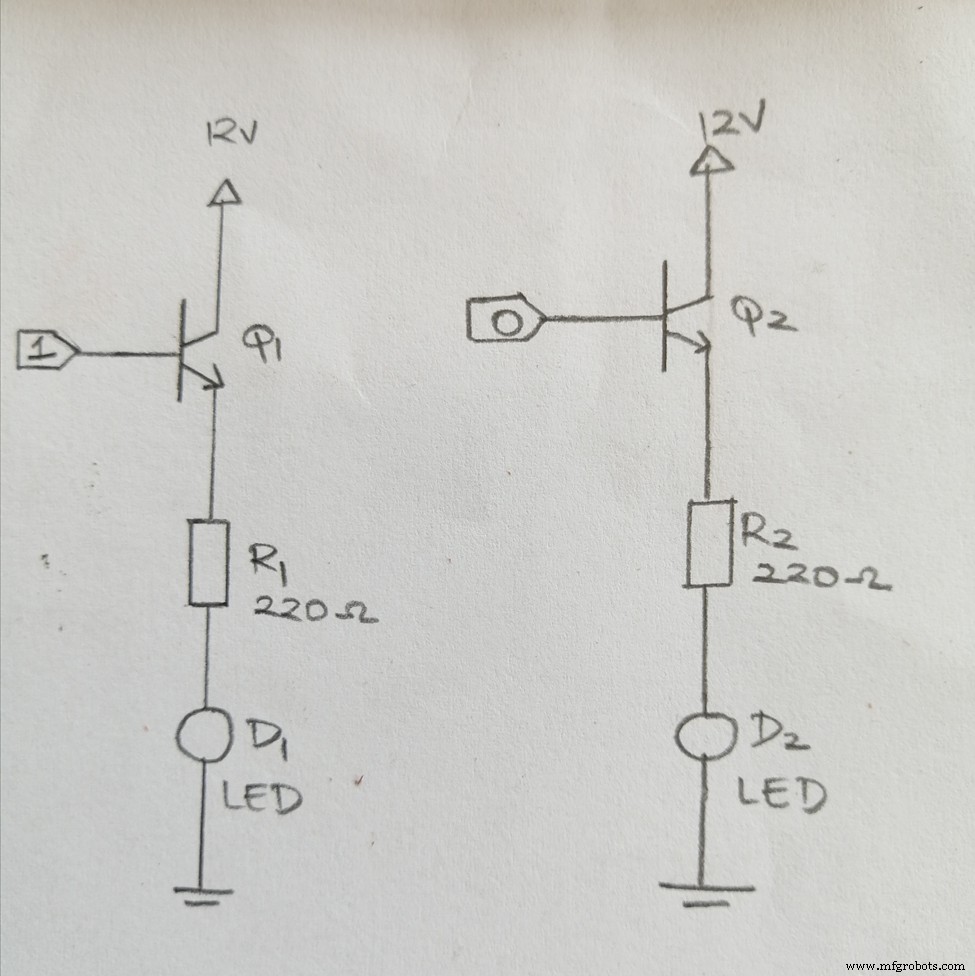

(스위칭 애플리케이션에서 작동하는 경우 2N5089 트랜지스터 회로)

첫 번째 회로는 12V의 VCC가 컬렉터에 공급되는 것을 보여줍니다. 특히 기본 핀은 로직 토글에 연결됩니다. 대조적으로, 당신은 이미 터 터미널에 LED를 배치합니다. 다음으로 LED 손상을 방지하기 위해 초과 순방향 전류를 제한하기 위해 220ohm 저항이 필요합니다.

로직 토글이 켜지면 순방향 전류가 흐를 수 있습니다. 따라서 LED가 켜집니다. 그러나 토글이 OFF되면 베이스 전압에 전압이 수신되지 않았음을 의미합니다. 이 경우 이미 터 전압은 기본 전압과 같습니다. 따라서 LED가 어두워집니다.

(녹색 컴퓨터 회로 기판 트랜지스터의 사진입니다.)

증폭기로.

(증폭 애플리케이션에서 작동하는 경우 2N5089 트랜지스터 회로.)

중요한 것은 신호 증폭을 위해 표준 이미터 구성을 사용한다는 것입니다. 또한 이 특정 구성은 이득이 높습니다. 입력 신호는 베이스 단자로 흐르고 컬렉터는 전원을 공급받아 활성 모드를 켭니다. 이러한 단계는 트랜지스터가 증폭기로 작동하도록 하는 데 중요합니다.

이 경우 오디오 신호는 AC 신호입니다. 또한, 커플링 커패시터는 회로에 필수적입니다. 이 커패시터는 신호 왜곡을 방지하는 데 도움이 됩니다. 왜곡 신호는 오디오 품질에 심각한 영향을 미칩니다. 왜곡 신호가 저주파 구성 요소에 높은 입력 임피던스를 표시하면 오디오 품질이 손상됩니다.

중요한 것은 커패시터를 직렬로 연결했는지 확인하는 것입니다. 커패시터는 연속적으로 부하에서 불필요한 DC 구성 요소를 차단할 수 있습니다. 또한 회로에 RC 트랜지스터가 있는지 확인하십시오. RC 트랜지스터는 콜렉터 전류의 흐름을 제어하여 작동합니다.

또한 RC 트랜지스터는 증폭기의 이득과 회로의 주파수 응답을 제어할 수 있습니다.

결과적으로 작고 약한 무선 신호가 NPN 트랜지스터를 통과합니다. 그러면 동일한 신호가 반전 증폭된 무선 신호로 출력됩니다. 증폭된 무선 신호는 우수한 품질, 전력 이득 및 전압 이득을 갖습니다.

(다른 유형의 트랜지스터)

2N5089의 적용

• 첫째, NPN 트랜지스터는 오디오 증폭 시스템에서 완벽하게 작동합니다.
• 둘째, Hi-Fi 오디오 시스템에서 2N5089 트랜지스터를 사용할 수 있습니다.
• 셋째, 이 실리콘 기반 트랜지스터를 스위칭 애플리케이션에 사용합니다.
• 또한 2N5089 트랜지스터는 톤 제어 회로에서 작동할 수 있습니다.
• 또한 온도 감지 시스템에서 트랜지스터를 사용할 수 있습니다.
• 또한 2N5089 트랜지스터는 신호 변조에 도움이 될 수 있습니다.
• 마지막으로 푸시풀 토폴로지에서 트랜지스터를 사용할 수 있습니다.

(트랜지스터 사진.)

트랜지스터 선택 방법

• 먼저 특정 애플리케이션에 적합한 트랜지스터를 선택해야 합니다.
• 다음으로 최대 컬렉터-이미터 전압과 애플리케이션에 필요한 전압을 기반으로 하는 컬렉터를 계산해야 합니다. 또한 계산한 것보다 약간 높은 항복 전압을 가진 트랜지스터를 선택하십시오.
• 그런 다음 최대 콜렉터 전류를 계산합니다. 그런 다음 필요한 전류 이상을 처리할 수 있는 트랜지스터를 선택합니다.
• 마지막으로 적절한 DC 게인을 가진 트랜지스터를 선택하고 오디오 관련 애플리케이션의 대역폭을 확인합니다.

(증폭 애플리케이션의 2N5089 트랜지스터 인터페이스 다이어그램.)

트랜지스터 사진

증폭기로 2N5089 NPN 트랜지스터의 표준 응용 프로그램입니다. 특히 두 개의 커패시터가 있습니다. 하나는 커플링 커패시터이고 다른 하나는 DC 차단 커패시터입니다.

또한 RC 트랜지스터가 있습니다. RC 트랜지스터의 값을 변경하면 회로의 주파수 응답이 변경됩니다. 또한 트랜지스터는 콜렉터 전류를 제어하여 DC 이득을 제어할 수 있습니다.

R1과 R2는 전압 분배기 역할을 하므로 트랜지스터에 바이어스를 제공합니다. 사용 가능한 각 전기 부품의 사양은 R1=100K, R2 및 RC=10K, C1 및 C2=1uF 세라믹 커패시터입니다.

요약

이 기사가 2n5089 트랜지스터 관련 질문에 대한 답변이 되었기를 바랍니다. 당신이 그것을 좋아한다면, 우리의 더 많은 기사를 확인하십시오. 또한 추가 정보가 필요하시면 주저하지 마시고 저희에게 연락해 주십시오.
