4 레이어 PCB:알아야 할 사항

고급 PCB를 찾고 있다면 4레이어 PCB를 고려할 수 있습니다. 이 유형의 PCB에는 4개의 레이어가 있어 더 복잡한 디자인과 더 높은 수준의 기능을 허용합니다.

이 블로그 게시물에서는 4레이어 PCB의 기본 사항과 이를 사용하기 전에 알아야 할 사항에 대해 설명합니다. 또한 효율적이고 효과적인 4레이어 PCB를 만드는 방법에 대한 몇 가지 팁을 제공합니다.

준비 되었나요? 배워봅시다.

4레이어 PCB란 무엇입니까?

전자 부품이 있는 전자 회로 기판

4 레이어 PCB는 4개의 전도성 레이어가 있는 인쇄 회로 기판입니다. 이 4개의 층은 두 개의 절연층인 기판 사이에 끼워져 있습니다. 그런 다음 4개의 PCB 레이어를 함께 라미네이트하여 단일 기판을 만듭니다.

4층 PCB는 기존의 2층 PCB에 비해 많은 이점을 제공합니다. 예를 들어 추가 레이어를 사용하면 신호 무결성과 열 관리를 개선할 수 있습니다. 또한, 4레이어 PCB는 훨씬 더 다재다능하여 광범위한 응용 분야에 사용할 수 있습니다.

4층 PCB 스택업

4개의 레이어 보드가 쌓입니다.

표준 4레이어 PCB 스택업의 경우 스택은 다음과 같으며 신호가 가장 많은 레이어에 따라 GND와 VCC가 스위칭됩니다.

외부 레이어:  상단 및 하단 레이어입니다. 신호 라우팅용입니다.

내부 레이어:이 두 개의 내부 레이어는 두 개의 중간 레이어입니다. 전원 및 접지면을 제공합니다.

그런 다음 각 계층에 대해 자세히 설명하겠습니다.

레이어 1:

바닥층이며 일반적으로 구리로 만들어집니다. 또한 전체 보드의 기초 역할을 하고 다른 레이어를 지원합니다.

레이어 2

이것은 파워 플레인입니다. 또한 보드의 모든 구성 요소에 깨끗하고 일관된 전원을 제공합니다.

레이어 3

그라운드 플레인 레이어입니다. 또한 보드의 모든 구성 요소에 깨끗하고 일관된 접지 소스를 제공합니다.

레이어 4

이것은 최상층입니다. 또한 신호 라우팅에 유용하며 구성 요소에 대한 연결 지점을 제공합니다.

레이어의 기능:

-신호 레이어

신호 계층은 신호 라우팅을 위한 것입니다. 또한 우리가 배치하는 대부분의 구성 요소가 있는 레이어입니다. 내부 신호 레이어는 고속 또는 차동 신호의 라우팅을 위한 것입니다.

-접지 및 전원 평면 레이어

접지 및 전원 플레인은 모든 구성 요소에 깨끗하고 일관된 전원 및 접지 소스를 제공합니다. 또한 보드의 소음을 줄이는 데 도움이 됩니다.

-솔더 마스크 레이어

솔더 마스크는 단락 및 납땜으로부터 구리 트레이스를 보호하기 위한 것입니다. 또한 이사회에 일관되고 전문적인 모습을 제공합니다.

-배선 레이어

배선층은 기판의 다른 부분을 연결하기 위한 것입니다. 또한 보드에 구조적 지원을 제공합니다.

-기계적 레이어

기계적 층은 부품을 기판에 장착하기 위한 것입니다. 게다가, 그것은 또한 보드에 지원과 안정성을 제공합니다.

-ground-layer/gnd 레이어

접지 레이어는 보드의 모든 구성 요소에 대한 공통 접지를 제공합니다. 또한 보드의 소음을 줄이는 데 도움이 됩니다.

-참조 레이어

기준 레이어는 보드의 구성 요소에 대한 기준 전압을 제공합니다. 또한 구성 요소를 안정적으로 유지하는 데 도움이 됩니다.

-2개의 추가 라우팅 레이어

4층 PCB에는 추가 라우팅 레이어가 있습니다. 이 레이어는 보드의 다른 부분 사이에 신호를 라우팅하는 데 유용합니다. 또한 보드의 누화를 줄이는 데 도움이 됩니다.

따라서 4층 PCB는 다양한 응용 분야에 매우 유용합니다.

-VCC 레이어

VCC 레이어는 보드의 구성 요소에 전원을 공급하기 위한 것입니다. 또한 구성 요소를 안정적으로 유지하는 데 도움이 됩니다.

4레이어 PCB의 이점

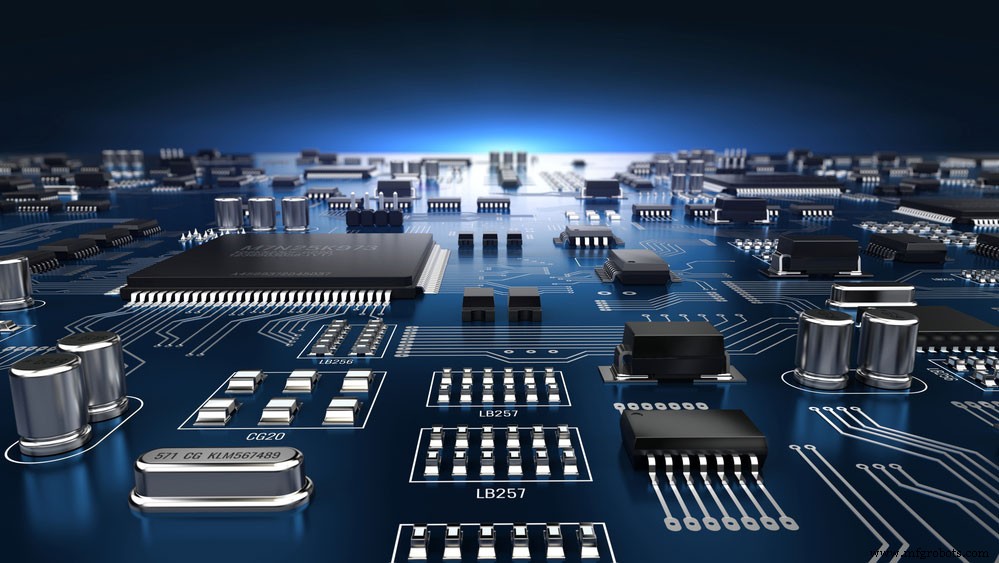

프로세서와 마이크로칩이 있는 첨단 전자 PCB(인쇄 회로 기판)

4층 PCB는 기존의 2층 기판에 비해 많은 이점을 제공합니다. 예를 들어 추가 레이어를 사용하면 신호 무결성과 타이밍을 더 잘 제어할 수 있습니다. 또한, 라우팅 옵션이 증가하고 열 특성이 향상됩니다. 4레이어 PCB는 2레이어 PCB보다 비싸지만 비용보다 이점이 더 큰 경우가 많습니다.

4개의 레이어 PCB 애플리케이션

4개의 레이어 PCB는 다음과 같은 많은 영역에 적용 가능합니다.

• 자동차

엔진 제어, 차체 전자 장치, 인포테인먼트 등.

• 통신

여기에는 기지국 장비, 라우터, 스위치 등이 포함됩니다.

• -소비자 전자제품

4K/HDR TV, 디지털 카메라 및 캠코더, Blu-ray 플레이어 등 포함

• 컴퓨터 주변기기

프린터, 스캐너, 마우스 등

• 산업 통제

이 4단 PCB는 PLC(Programmable Logic Controller), 조명 제어, 모터 제어 및 보안 시스템에 사용됩니다.

• 의료

이 4-layer pcb는 진단 장비, 보청기 및 환자 모니터에 적용됩니다.

• 기타!

고속 또는 정밀도가 필요한 프로젝트에서 작업하는 경우 4레이어 PCB가 적합한 선택일 수 있습니다.

2층 대 4층 PCB

다중 레이어 중에는 4개의 레이어와 2개의 레이어 PCB가 가장 일반적입니다. 4레이어 PCB와 2레이어 PCB의 경우 차이점을 아는 것이 프로젝트에 가장 적합한 결정을 내리는 데 중요합니다. 다음은 고려해야 할 몇 가지 핵심 사항입니다.

– 비용

비용면에서 4레이어 PCB는 2레이어보다 더 비쌉니다. 레이어의 증가는 보드의 전체 가격 상승을 의미합니다. 더 많은 재료가 필요하고 제조가 더 복잡하기 때문입니다.

– 디자인

4레이어 PCB는 작업할 공간이 더 많고 더 많은 기능을 포함할 수 있기 때문에 2레이어보다 복잡한 디자인에 유용할 수 있습니다.

또한 PCB 비아는 4층 PCB에서 더 중요합니다. 또한 서로 다른 레이어를 연결하고 디자인을 보다 유연하게 만드는 데 사용할 수 있습니다.

-기능

4층 PCB는 일반적으로 2층보다 더 많은 기능을 가지고 있습니다. 더 복잡한 디자인을 지원하고 더 많은 기능을 포함할 수 있기 때문입니다.

이에 대한 한 가지 예는 4레이어 PCB가 더 높은 속도의 신호를 지원할 수 있다는 것입니다. 신호를 더 빠르게 라우팅하기 위해 추가 레이어를 적용할 수 있기 때문입니다.

4층 회로 기판은 또한 추가 레이어가 전원 및 접지면을 라우팅하는 데 유용할 수 있기 때문에 더 많은 전원 및 접지면을 지원할 수 있습니다.

또한 4층 PCB는 더 많은 트레이스 폭과 공간을 지원할 수 있습니다. 이는 추가 레이어를 사용하여 트레이스 너비와 공간을 라우팅할 수 있기 때문입니다.

그 외에도 4층 PCB는 더 많은 구리 두께를 지원할 수 있습니다. 구리 두께를 라우팅하는 데 추가 레이어를 적용할 수 있기 때문입니다.

-시제품 제작 과정 비교

인쇄 회로 설계 시제품

프로토타입의 경우 4레이어 PCB는 생산에 들어가기 전에 설계를 테스트하는 가장 좋은 방법입니다. 사실, 4층 PCB는 더 많은 트레이스 폭과 공간을 지원할 수 있습니다. 이는 추가 레이어를 사용하여 트레이스 너비와 공간을 라우팅할 수 있기 때문입니다.

또한 4층 PCB는 더 많은 구리 두께를 지원할 수 있습니다. 추가 레이어를 사용하여 구리 두께를 라우팅할 수 있기 때문입니다.

-스택 업 비교

그린 임베디드 마이크로회로

2층 회로 기판에 비해 4층 PCB는 전자가 제공할 수 없는 많은 이점을 제공합니다. 또한, 4층 PCB는 더 작은 트레이스 폭과 공간을 허용합니다. 또한 더 넓은 범위의 구리 두께, 더 많은 실크스크린 색상을 지원합니다. 4층 PCB는 또한 기계적 강도가 더 좋습니다.

4층 PCB 가격

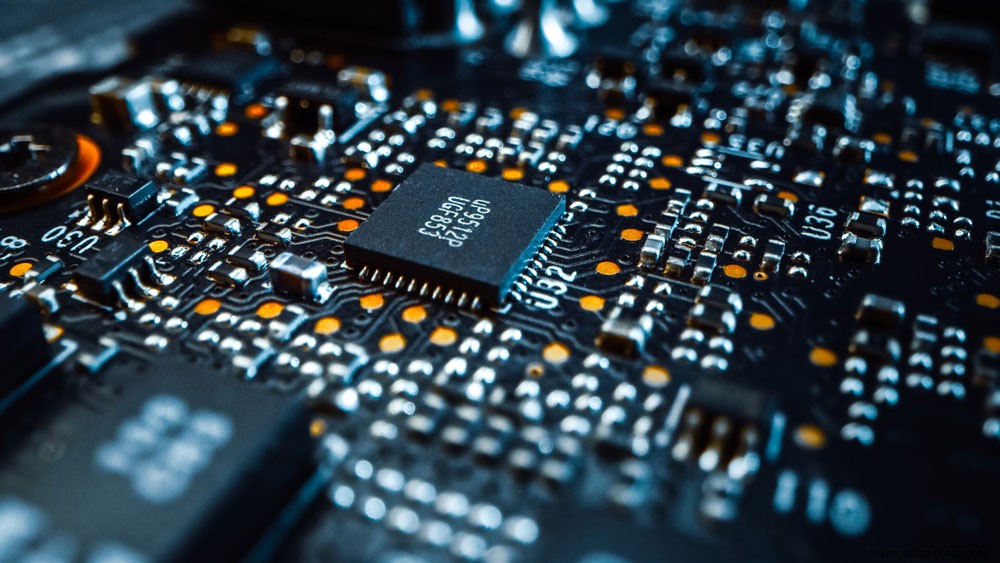

컴퓨터 마더보드 구성 요소가 있는 회로 기판의 매크로 클로즈업 샷

4층 PCB 가격은 여러 요인에 따라 달라지며 다음과 같습니다.

-보드 크기

먼저 보드 크기를 고려해야 합니다. 4층 PCB 크기가 다양하기 때문에 4층 PCB가 클수록 비용이 더 많이 듭니다.

– 레이어 수

그런 다음 4 층 보드에는 더 많은 재료가 필요합니다. 결과적으로 양면 보드보다 비용이 많이 듭니다.

– 사용된 재료

셋째, 4-layer PCB는 여러 재료를 사용하고 각 재료의 비용이 다릅니다. 따라서 4층 PCB 가격은 $38에서 $100까지 다양합니다.

– 4층 PCB 복잡성

또한, 4층 PCB는 양면 기판보다 복잡하기 때문에 4층 PCB를 설계하고 제조하는 데 더 많은 시간이 소요됩니다. 따라서 4층 PCB 가격도 양면 보드보다 높습니다.

– 구리 두께

또한 4층 PCB는 일반적으로 양면 기판보다 구리가 더 두껍기 때문에 4층 PCB 가격이 높아지는 데에도 기여한다는 점에 유의해야 합니다.

– 표면 마감

또한 4-layer pcb는 일반적으로 양면 보드보다 표면 조도가 좋습니다. 그리고 이것은 4-레이어 PCB가 더 많은 구리 레이어를 가질 수 있기 때문에 표면 마감을 더 잘 지지할 수 있기 때문입니다.

4층 플렉스 PCB

다양한 조명 애플리케이션을 위한 LED 연성 인쇄 회로 기판 스트립

4층 플렉스 PCB는 유연한 소재로 만들어진 일종의 4층 PCB입니다. 그러나 4단 Flexible PCB는 4단 기판보다 가격이 비싸지만 장점이 많습니다.

4층 인쇄 회로 기판의 장점

커넥터와 검정색 배경에 반사." class="wp-image-66388"/>

흰색 커넥터와 검정색 배경에 반사가 있는 주황색 플렉스 회로 기판.

• 첫째, 4-layer flex pcb는 더 유연하고 구부리거나 접을 수 있어 다양한 용도에 매우 편리합니다.
• 게다가 4레이어 플렉스 PCB는 진동과 충격에 더 강하여 열악한 환경에서 사용하기에 이상적입니다.
• 또한 4-layer flex pcb는 열에 강하고 2-layer pcb보다 높은 온도를 견딜 수 있습니다.

4-layer flex pcb는 많은 응용 분야에 가장 적합한 선택이지만 2-layer pcb보다 비쌉니다.

4층 PCB 두께

미래 스타일의 시각 효과가 있는 컴퓨터 보드

4 레이어 PCB의 두께는 얼마입니까? 이에 대해 궁금해하실 수 있습니다.

4층 PCB의 두께는 일반적으로 0.13-0.15mm이지만 더 두꺼운 4층 PCB도 0.20-0.25mm의 두께로 사용할 수 있습니다. 또한, 4-layer flex pcb는 최소 0.05mm의 두께로 더 얇게 만들 수 있습니다.

4층 PCB 제조 공정

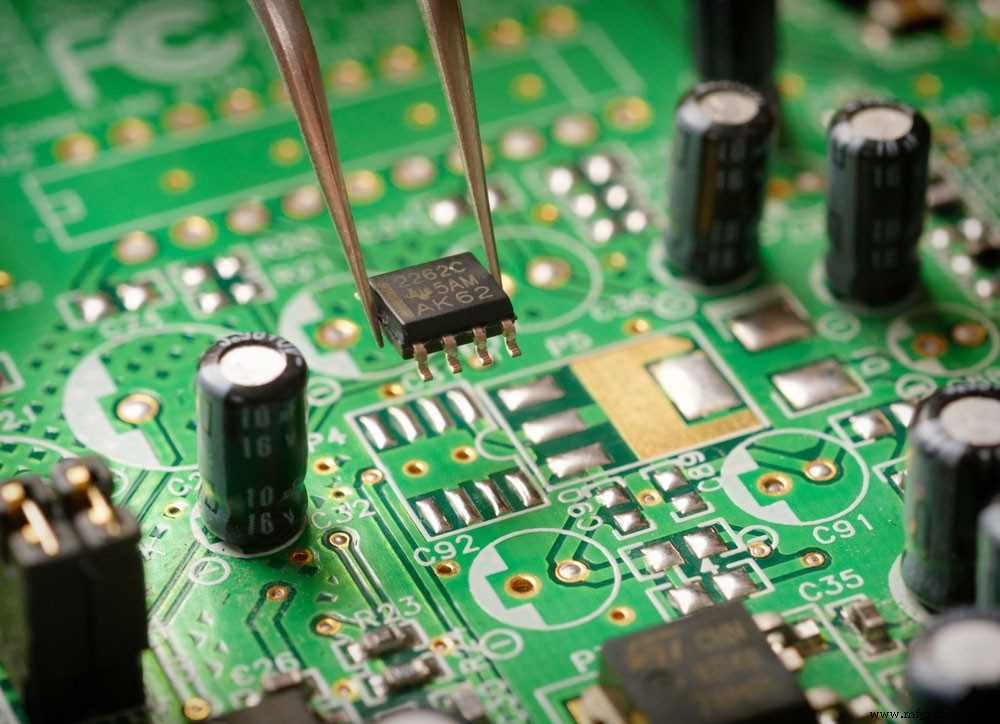

회로 기판 조립

4층 PCB 제조 공정은 다음과 같습니다.

– 첫 번째 단계는 내부 레이어를 만드는 것입니다.

여기에는 내부 레이어 적층, 드릴링 및 밀링 비아 적층이 포함됩니다. 그런 다음 패드와 같은 도금된 기능을 추가합니다.

– 두 번째 단계는 외부 레이어를 만드는 것입니다.

여기에는 외부 레이어 스택업을 함께 라미네이팅하고 비아를 드릴링 및 밀링하는 작업이 포함됩니다.

– 세 번째 단계는 4개의 레이어를 조립하는 것입니다.

여기에는 특수 접착제를 사용하여 내부 레이어를 외부 레이어에 접착하는 작업이 포함됩니다.

돋보기를 통해 회로 기판을 보고 있는 남자의 클로즈업 보기

– 네 번째이자 마지막 단계는 4층 PCB를 완성하는 것입니다.

여기에는 솔더 마스크 또는 실크스크린과 같은 최종 도금 기능을 추가하는 작업이 포함됩니다. 4레이어 PCB가 완성되면 전자 기기에 사용할 준비가 된 것입니다.

보시다시피, 4층 PCB는 일반적인 2층 PCB보다 약간 더 복잡합니다. 그러나 전문 4층 PCB 제조업체의 도움으로 다음 프로젝트에 필요한 4층 PCB를 얻을 수 있습니다.

4층 PCB 제조업체

내부에 전자 부품이 있는 판타지 디지털 룸

선택할 수 있는 4층 PCB 제조업체가 많이 있습니다. 그러나 어떤 것이 귀하의 프로젝트에 적합한지 어떻게 알 수 있습니까?

다음은 4층 PCB 제조업체를 선택할 때 고려해야 할 몇 가지 사항입니다.

– 가격:  경쟁력 있는 가격을 제공하는 4레이어 PCB 제조업체를 찾고 싶습니다. 따라서 최종 결정을 내리기 전에 여러 제조업체로부터 견적을 받아보십시오.

– 품질:4층 PCB 제조에 ​​있어 품질이 중요합니다. 따라서 고품질 PCB 제조에 ​​대한 평판이 좋은 4 Layer PCB 제조업체를 찾습니다.

– 배송:  4레이어 PCB 제조의 경우 PCB를 제시간에 배송할 수 있는 PCB 제조업체를 찾고 싶을 것입니다. 따라서 4-레이어 보드 제조업체로부터 견적을 받을 때 리드 타임에 대해 문의하십시오.

– 최소 주문 수량:많은 4단 회로 제조업체에 MOQ가 있으므로 4단 PCB 제조업체에 대한 MOQ가 무엇인지 확인하십시오.

– 서비스:  마지막으로 좋은 고객 서비스를 제공하는 4층 PCB 제조업체를 찾고 싶을 것입니다.

이러한 점을 염두에 두고 프로젝트에 적합한 4레이어 PCB 제조업체를 찾을 수 있어야 합니다.

요약

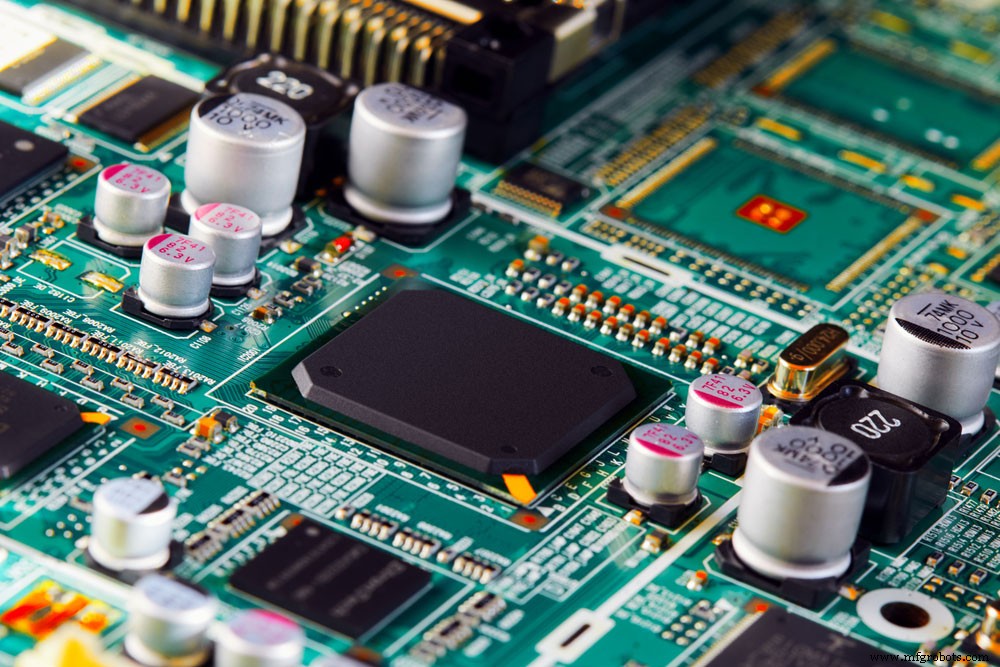

일부 구성 요소로 채워진 회로 기판

PCB 제조는 이해하기 어려울 수 있는 복잡한 프로세스입니다. 각 레이어의 기본 사항과 제작 과정에서 일어나는 일을 살펴보았습니다. 이제 기본적인 이해를 하였으므로 제작자와 프로젝트에 대해 더 쉽게 의사 소통할 수 있습니다. 여전히 질문이 있거나 시작하는 데 도움이 필요한 경우 저희 팀이 도와드리겠습니다. 다음 PCB 프로젝트에서 여러분과 함께 일하기를 기대합니다!
