Arduino가 있는 미니 레이더

구성품 및 소모품

Arduino Nano R3

초음파 센서 - HC-SR04(일반)

SG90 마이크로 서보 모터

1.8인치 ST7735 디스플레이

PCB 10개당 $2(24시간 빠른 빌드):https://jlcpcb.com

동영상

안녕하세요, 이번 영상에서는 디스플레이가 장착된 미니 소형 레이더를 만들어 봤습니다. 이를 위해 초음파를 방출하고 물체에서 반사되어 센서로 되돌아오는 센서인 HC-SR04 초음파 센서를 사용했습니다.

모든 데이터 시각화는 1.8" ST7735 디스플레이에 표시됩니다. 레이더에 물체가 감지되면 디스플레이에 빨간색 선으로 표시됩니다.

이 프로젝트를 위해 맞춤형 PCB를 개발했으며 JLCPCB.com에서 제조했습니다.

JLCPCB는 PCB 제조 분야의 최고 리더 중 하나입니다.

이 프로젝트에는 네 가지 주요 구성 요소가 있습니다.

<울>

Arduino Nano가 두뇌로 사용됩니다. https://amzn.to/2Eq3tSK

HC-SR04는 사람이 들을 수 없는 초음파를 방출하는 초음파 센서입니다. 이 센서는 을 생성합니다. 물체에서 반사된 초음파 음파에 비례하는 어떤 값. 이것으로부터 우리는 또한 센서로부터 물체의 거리를 알 수 있습니다. https://amzn.to/2SEU4vQ

SG90 마이크로 서보는 초음파 센서를 180도 회전시키는 데 사용됩니다. https://amzn.to/2NG807N

ST77535 디스플레이는 모든 데이터를 화면에 시각화하는 모니터입니다. https://amzn.to/2NG807N

전체 3D 파일은 Thingiverse에서 사용할 수 있습니다.

https://www.thingiverse.com/thing:3465440

저는 Tevo Tarantula 프린터를 가지고 있는데 50% 충전재에서 짙은 녹색 PLA를 사용하여 모든 부품을 인쇄했습니다.

모든 부품을 인쇄한 후 또는 자신의 모델을 디자인할 수 있습니다. 3D 프린터를 사용할 수 없는 경우 아크릴 시트나 판지 시트와 같은 재료를 사용할 수 있습니다.

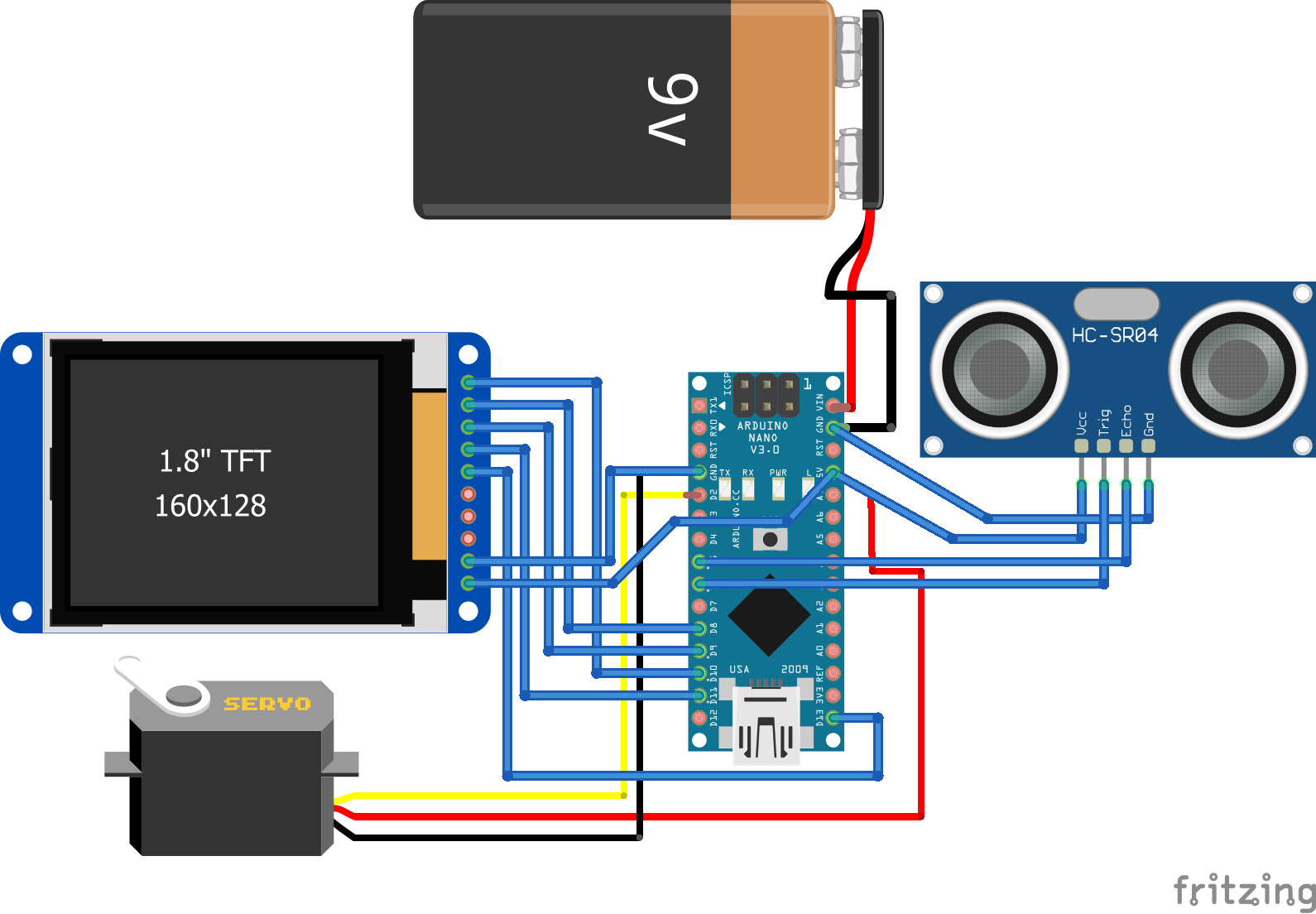

회로도와 같이 배선을 완료하고 Arduino에 코드를 로드합니다.

문제가 발생하면 레이더가 작동할 준비가 되었습니다. 아래에 언제든지 의견을 보내주십시오.

<섹션 클래스="섹션 컨테이너 섹션 축소 가능" id="코드">

https://github.com/sandy9159/Arduino-based-Mini-radar-HC-SR04-ST7735-디스플레이

thingiverse.com의 CAD 파일

https://github.com/sandy9159/Arduino-based-Mini-radar-HC-SR04-ST7735-디스플레이

제조공정
