CNC 플라즈마 절단 소프트웨어에 대한 전체 안내서

물질의 네 번째 상태인 플라즈마는 전기 아크로 가스를 가열하여 형성되는 과에너지 빔입니다. 가장 높은 에너지 상태를 보유하고 가장 단단한 금속도 쉽게 절단할 수 있습니다. 이러한 속성을 감안할 때 특수 CNC 기계를 사용하여 플라즈마 절단 기능을 활용할 수 있습니다.

CNC 플라즈마 절단 범위.

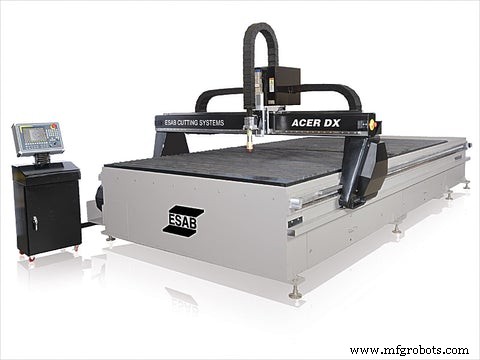

CNC 플라즈마 절단기는 CNC 프로그래밍에 따라 움직이는 플라즈마 토치를 사용합니다. 작업자는 구리, 황동, 강철, 알루미늄 및 스테인리스강과 같은 전도성 재료를 절단하는 프로그램을 설계할 수 있습니다. 이 기계는 제조, 산업 건설, 자동차 수리 및 복원, 폐기 및 회수 작업에서 널리 사용됩니다. 그러나 취미 활동가나 소규모 작업장에서도 찾을 수 있습니다.

CNC 플라즈마 절단기와 이를 작동하는 데 적합한 소프트웨어를 살펴보겠습니다.

플라즈마 절단 CNC 기계의 부품.

플라즈마 절단 CNC 기계의 주요 구성 요소는 다음과 같습니다.

<울>

CNC
CNC는 원하는 출력을 얻는 데 필요한 모든 작업을 계획, 준비, 예약 및 실행하는 제어 장치입니다. CNC 소프트웨어 프로그램은 도구 또는 기계와 작업자 간의 인터페이스 역할을 합니다. CAD/CAM 입력을 CNC가 이해하고 작동하는 G 코드 및 M 코드로 변환합니다.

<울>

플라즈마 토치
플라즈마 토치는 장비의 절단 작업을 수행합니다. CNC는 토치의 움직임을 조절합니다. 프로그램 코드는 토치를 켜야 할 때, 꺼야 할 때, 이동 방향, 이동 특성, 이동 좌표 및 기타 측정 기준을 알려줍니다.

<울>

드라이브 시스템
구동 증폭기, 케이블, 인코더 및 모터가 구동 시스템을 구성합니다.

일반적으로 CNC 플라즈마 절단기는 X축과 Y축을 가로지르는 이동을 위한 최소 2개의 모터를 포함합니다. 각 모터에는 저전력 신호를 고전력 신호로 증폭하는 전용 드라이버 증폭기가 장착되어 있습니다. 인코더는 토치의 움직임을 추적하는 피드백 메커니즘으로 작동합니다. 마지막으로 케이블은 모터에서 증폭기로 또는 인코더에서 CNC로 신호를 전달합니다.

<울>

입력/출력 시스템
CNC 플라즈마 절단기는 입력 및 출력을 모니터링하는 전기 시스템을 갖추고 있습니다. CNC에서 신호를 수신하고 해당 강도와 함께 토치가 켜져 있는지 여부를 조절합니다.

플라즈마 절단 CNC의 기능.

플라즈마 절단 CNC 기계는 도구가 플라즈마 절단 토치라는 점을 제외하고는 모든 CNC 기계와 같은 기능을 합니다.

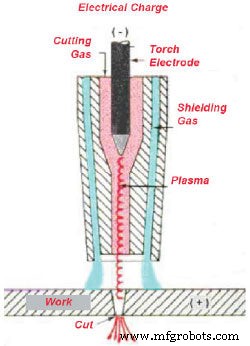

플라즈마 토치에는 토치 전극으로 충전되는 가스 절단용 도관이 있습니다. 이 두 가지를 결합하면 제한된 개구부를 통과한 후 집중된 빔을 형성하는 이온화된 플라즈마가 형성됩니다. 이 노즐은 또한 통과하는 플라즈마의 압력과 속도를 증가시킵니다.

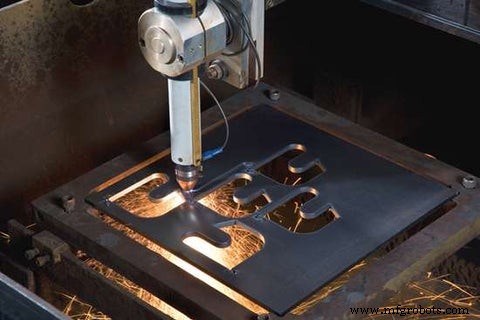

공작물은 일반적으로 전도성 금속이므로 플라즈마 아크가 재료로 전달되어 접촉 시 용융됩니다. 또한 토치 도구는 절단부를 보호하고 절단부를 통해 재료를 날려 보내는 고속 차폐 가스를 방출합니다. 대조적으로, 전송되지 않은 파일럿 호는 절단 없이 공작물을 스코어링하는 데 사용할 수 있습니다.

CNC 플라즈마 절단 소프트웨어의 구성요소.

CNC 플라즈마 절단 장치는 강력한 장비입니다. 이러한 힘에는 안전하게 작동해야 하는 책임이 따릅니다.

보안경, 안면 가리개, 가죽 장갑 등을 통해 필요한 예방 조치를 취할 수 있지만 가장 먼저 고려해야 할 사항은 CNC 플라즈마 절단 소프트웨어와 이에 대한 이해입니다. 사용자 친화적인 CNC 플라즈마 절단 소프트웨어는 위험을 최소화하고 작동성을 향상시킵니다. CNC 플라즈마 절단 소프트웨어를 구성하는 요소를 살펴보겠습니다.

<울>

G 코드 생성기
대부분의 G-Code 생성기는 명령 라이브러리, 내장 파일 및 기본 모양과 함께 제공됩니다. 또는 사용자 정의 DXF 파일을 생성하여 원하는 절단 매개변수를 가져올 수 있습니다. G-Code 생성기로 다음을 제어할 수 있습니다.

<울>

재료 두께

암페어

자를 부분

수량

커프 보상

리드인

리드아웃

전압

절단 속도

절단 높이

피어싱 높이

피어싱 지연

자동 토치 높이 제어

디자인이 준비되면 작업 콘솔로 보내기 전에 DNC 파일로 저장해야 합니다.

<울>

작업 콘솔

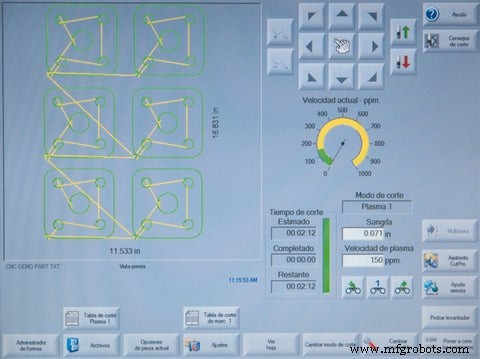

작업 콘솔은 DNC 파일을 열고 테이블 경계, 시트 크기, 테이블 레이아웃 및 절단 파일 레이아웃을 설정할 수 있습니다. 대부분의 작업 콘솔은 작업자가 버튼 클릭으로 토치 위치 및 이동을 제어할 수 있는 사용자 친화적인 그래픽 인터페이스에서 사용할 수 있습니다.

<울>

모션 역학
모션 역학은 일반적으로 작업을 예약하고 타임라인에 따라 시스템 설정을 켜고 끄는 라이브러리 패키지입니다. 또한 운영자는 X, Y 및 Z 축을 따라 경계를 생성하는 테이블 치수를 설정할 수 있습니다.

CNC 플라즈마 절단 소프트웨어를 선택할 때 고려해야 할 사항은 무엇입니까?

CNC 플라즈마 절단 소프트웨어를 결정할 때 사용할 수 있는 몇 가지 옵션이 있습니다. CNC 플라즈마 절단 기술을 사용자 중심보다 더 직관적으로 만들어 단순화하는 것을 원할 것입니다. 그래픽이 많은 인터페이스가 있는 응용 프로그램은 복잡성을 가리고 CNC 기계 작동을 더 쉽게 만듭니다. 또한 교육, 온보딩 및 고객 지원을 제공하는 소프트웨어 제공업체를 찾으십시오.

위의 사항은 완벽한 CNC 플라즈마 절단 소프트웨어를 찾기 위한 출발점일 뿐입니다. 결국에는 예산, 요구 사항, 교환원의 기술 또는 전문성 수준에 맞는 것을 선택해야 합니다.
