구리 CNC 가공 마스터하기: 등급, 고려사항, 실제 응용 분야

구리는 가장 오래된 금속 소재 중 하나입니다. 구리 소재의 탁월한 특성을 고려하면 당연한 일입니다. 구체적으로 구리는 뛰어난 내식성, 열전도율, 전기전도율을 지녀 다양한 용도로 가치가 높습니다.

CNC 구리 가공은 다양한 산업에서 구리 부품을 제작하는 데 쓰이는 가장 정밀한 금속 가공 서비스 중 하나입니다. 그러나 구리 부품 가공에는 여러 고려사항이 따릅니다.

이 가이드에서는 CNC 구리 가공에 대해 알아야 할 모든 것, 그 응용 분야, 구리 가공 전 고려해야 할 다양한 요소들을 살펴봅니다.

CNC가 구리 가공을 더 쉽게 만든다

CNC(컴퓨터 수치 제어) 기계는 높은 속도, 정확도, 정밀도, 다양한 소재와의 호환성 덕분에 가공 응용 분야에서 가장 수요가 많은 제조 기술 중 하나입니다.

무엇보다 이 가공 서비스는 다양한 소재를 원하는 부품으로 제조하는 데 매우 흔해졌으며, 구리도 예외는 아닙니다. 과거에는 구리의 높은 유연성, 인성, 가소성 때문에 가공이 까다로웠습니다.

하지만 CNC 가공 덕분에 구리 부품 가공이 훨씬 더 수월해졌습니다. 이는 원하는 구리 부품을 가공하는 자동화된 공정 덕분입니다.

CNC 가공용 구리 소재 등급

구리 소재는 주요 상업용 금속 그룹 중 하나입니다. 상당 부분 구리 소재의 다양한 등급이 구리 부품 가공용으로 제공됩니다. 또한 각각 특정 가공 프로젝트에 적합한 다양한 특성을 지닙니다.

따라서 가공 프로젝트에 적합한 소재를 선택하는 것은 여러 요소가 관여되어 까다로울 수 있습니다.

그렇더라도 귀하의 구리 부품에 적합한 특성을 가진 소재를 식별하는 것이 가공을 위한 첫걸음입니다.

아래에서 CNC 가공용 구리 소재의 다양한 등급을 살펴보세요:

1. 순동 (Pure Copper)

순동 소재는 보통 부드럽고 가단성이 뛰어납니다. 희석된 순동 등급에는 다양한 합금 원소가 소량 함유되어 있습니다. 이는 순동의 하나 이상의 기본 물성을 원하는 형태로 변경하는 데 도움이 됩니다. 마찬가지로 이 구리 등급에 다른 합금 원소를 추가하면 인성이 증가합니다.

상업용 순동 등급은 조성상 약 0.7%의 총 불순물을 함유합니다. 추가된 원소와 불순물 수준에 따라 UNS 번호 C10100~C13000로 지정됩니다.

순동은 전기 장비 제조에 가장 적합합니다. 배선, 모터 등이 포함됩니다. 또한 열교환기 같은 산업 기계에도 적용됩니다.

2. 전해동 (Electrolytic Copper)

전해 강판 구리(Electrolytic tough pitch copper)는 양극동(Cathode copper)에서 유래합니다. 양극동은 전기분해로 정제된 구리를 의미합니다.

일반적으로 이 공정은 구리 화합물을 용액에 넣고 적절한 전기를 가해 구리 소재를 정제하는 과정을 포함합니다. 그 결과 대부분의 전해동은 다른 구리 등급보다 불순물이 적습니다.

C11000이 모든 전해동 등급 중 가장 널리 쓰입니다. C11000은 보통 황을 포함한 금속 불순물이 50ppm 미만입니다. 또한 전기전도율이 최대 100% IACS(국제 어닐링 구리 표준)에 달합니다.

뛰어난 연성 덕분에 전기 응용 분야에 적합합니다. 권선, 케이블, 와이어, 버스바 등이 포함됩니다.

3. 무산소동 (Oxygen-free Copper)

다른 구리 등급과 비교해 무산소동은 가장 높은 순도를 가지며 산소 함량이 거의 없거나 전혀 없습니다. 대부분의 경우 무산소동 등급에는 고전도 전기 구리 부품이 많이 포함됩니다. 그중 C10100과 C10200이 가장 흔합니다.

• C10100은 무산소 전자용(OFE)으로 알려져 있으며 약 0.0005%의 산소 함량을 가진 순동입니다. 이 구리 등급 중 가장 고가입니다.
• C10200은 무산소(OF)라고도 하며 약 0.001%의 산소를 함유합니다. 또한 최소 100% IACS의 높은 전기전도율을 가지며, 이는 전해동 소재와 동등한 수준입니다.

이 무산소동 소재는 고품질 양극동을 사용한 유도 용해로 제조됩니다. 이 제조 공정에서 양극동은 흑연 욕조 덮개가 제공하는 비산화 조건 하에서 용해됩니다. 이는 작업 분위기의 수소 함량을 줄이는 데 도움이 됩니다.

무산소동은 높은 전도성 덕분에 고진공 전자 기기에 가장 적합합니다. 송신관, 유리-금속 봉입 등이 포함됩니다.

4. 무절삭 구리 (Free-Machining Coppers)

이 구리 소재는 다양한 합금 원소로 구성됩니다. 주목할 원소로는 니켈, 주석, 인, 아연이 있습니다. 이러한 원소의 존재는 이 구리 등급의 가공성을 높여줍니다.

또한 무절삭 구리 소재는 청동, 황동 같은 구리 합금을 포함합니다. 다음 사항에 유의하세요:

• 청동은 구리, 주석, 인의 합금으로 경도와 충격 강도로 잘 알려져 있습니다.
• 황동은 구리와 아연의 합금으로 탁월한 가공성과 내식성을 지닙니다.

무절삭 구리 소재는 다양한 구리 부품 가공에 적합합니다. 주화, 횃불, 가공 전기 부품, 기어, 베어링, 자동차 유압 장치 등이 포함됩니다.

CNC 구리 부품의 장단점

오늘날 대부분의 CNC 구리 부품은 특정 장단점을 가집니다. 아래에서 확인하세요:

장점

일반적으로 대부분의 CNC 구리 부품은 양호한 가공성, 연성, 충격 강도를 가집니다. 또한 높은 열전도율, 전기전도율, 내식성, 내마모성을 보입니다.

구리 부품 CNC 가공의 또 다른 장점은 열간/냉간 공정 모두에서 우수한 성형성을 보인다는 점입니다. 이 외에도 CNC 구리 부품은 여러 비용 효율적인 표면 마감과 호환됩니다.

단점

전반적인 장점에도 불구하고 CNC로 구리 부품을 가공할 때 몇 가지 단점이 있습니다. 예를 들어 모든 구리 소재가 스폿 용접, 피복 금속 아크 용접 같은 공정을 거칠 수 있는 것은 아닙니다.

또한 구리 등급마다 내식성 특성이 다릅니다. 따라서 반응성 물질이 있는 분위기에서는 일부 CNC 구리 부품이 부식에 취약할 수 있습니다.

CNC 구리 가공 시 고려 요소

CNC 구리 부품은 여전히 높은 수요를 보입니다. 그럼에도 구리 부품 가공 전 고려해야 할 중요한 요소들이 있습니다. 아래에서 이러한 요소들을 살펴보세요:

1. 적절한 구리 소재 등급 선택

CNC 구리 가공 전, 귀하의 응용 분야에 가장 적합한 구리 소재 등급을 선택해야 합니다. 예를 들어 기계 부품 제조에 순동을 선택하는 것은 부적절하고 비용이 많이 듭니다. 반면 무절삭 구리의 탁월한 가공성이 가장 적합합니다.

게다가 비용 효율적이기도 합니다. 따라서 귀하의 구리 부품에 필요한 물성을 검토해 가공용 올바른 구리 등급을 선택해야 합니다.

2. 제조 용이성 설계 (DfM)

구리 가공 전 설계 요구사항과 사양도 다루어야 합니다. 이는 제조된 구리 부품에 필요한 기능성을 달성하는 데 도움이 됩니다.

경험상 미관상 구리 부품을 제조할 때는 0.5mm의 벽 두께를 사용하고 유지하는 것이 가장 좋습니다. 또한 몇 가지 설계 모범 사례를 적용할 수 있습니다. 부품 셋업 수 줄이기, 치수 검사, 작은 반경의 깊은 포켓 방지 등이 포함됩니다.

3. 적절한 이송 속도 설정

이송 속도는 절삭 공구가 공작물에 맞물리는 속도입니다. 따라서 구리 부품 가공 전 올바른 이송 속도를 설정해야 합니다. 이는 구리 부품의 품질, 수명, 표면 마감에 영향을 미치기 때문입니다. 게다가 구리는 열을 빠르게 전도합니다. 따라서 높은 이송 속도는 시간이 지남에 따라 공구 마모를 증가시킬 수 있습니다.

4. 적절한 공구 소재 선택

많은 구리 등급은 다양한 가공성과 경도를 가집니다. 따라서 구리 부품 가공에 적합한 공구 소재를 선택하는 것이 필수적입니다. 또한 CNC 강철 가공이 구리 가공에 사용되는 고속 절삭 공구 제조에 적용됨을 알 수 있습니다. 이는 공구 마모와 칩 형성 같은 문제를 예방하는 데 도움이 됩니다.

구리 부품의 표면 마감 및 후처리 옵션

이름에서 알 수 있듯 표면 마감은 금속 부품 제조 후 수행되는 공정입니다. 일반적으로 이러한 후공정은 구리 부품 표면을 변경해 특정 물성을 얻고 더 매력적으로 만드는 것을 목표로 합니다.

아래는 구리 부품에 적용 가능한 표준 표면 마감들입니다.

전해연마 (Electropolishing)

전해연마 과정에서 구리 부품 표면에서 미세한 층의 소재가 제거됩니다. 이 소재의 두께는 일반적으로 0.00254mm~0.0635mm 범위입니다. 결과적으로 이 후처리 공법은 완성된 구리 부품 표면을 더 매끄럽고 반짝이게 만듭니다.

또한 전해연마는 완성된 구리 부품의 내식성 향상에도 도움이 됩니다.

전기도금 (Electroplating)

구리 전기도금은 구리 부품 외부 표면을 산화로부터 추가로 보호합니다. 금속 도금은 전기적, 열적 전도성을 저해하지 않고 구현됩니다. 따라서 이 공정은 구리 부품의 수명을 연장하는 데 도움이 됩니다.

미디어 블라스팅 (Media Blasting)

이 후처리 공법은 제조된 구리 부품의 결함을 커버하는 데 도움이 됩니다. 또한 비드 블라스팅은 내구성 있고 무광택이며 은은한 마감을 만듭니다.

구리 부품 가공 기법

많은 산업에서 금속 부품 생산을 위해 다양한 금속 가공 서비스를 사용하지만, 일부 가공 기법은 특정 금속 소재에만 적합합니다. 순동 가공이 황동 가공보다 더 어려울 수 있다는 점에 동의하실 것입니다.

구리 합금인 황동은 아연 같은 다른 합금 원소를 포함해 대부분의 금속 소재보다 가공이 훨씬 쉽습니다. 따라서 구리 합금은 다양한 기법으로 가공할 수 있습니다.

아래에서 구리 부품 가공에 적합한 몇 가지 기법을 확인하세요:

구리 부품 밀링 (Milling for Copper Parts)

CNC 밀링은 회전 절삭 공구의 움직임과 이송 속도를 제어하는 자동화된 가공 공정입니다. 따라서 구리 CNC 밀링에서 공구는 회전하며 구리 소재 표면을 가로지릅니다. 그런 다음 필요한 모양과 크기가 형성될 때까지 여분의 구리 소재가 천천히 제거됩니다.

CNC 밀링은 구리 합금에 가장 흔하게 쓰이며, 이들은 더 나은 가공성을 가지고 정밀하고 복잡한 부품을 생산합니다. 제조업체는 구리 밀링에 2날 초경 엔드밀을 자주 사용합니다.

또한 전문가들은 이 공정을 사용해 구리 부품의 다양한 설계 특성을 제작합니다. 홈, 포켓, 구멍, 슬롯, 그루브, 평면, 윤곽 등이 포함됩니다.

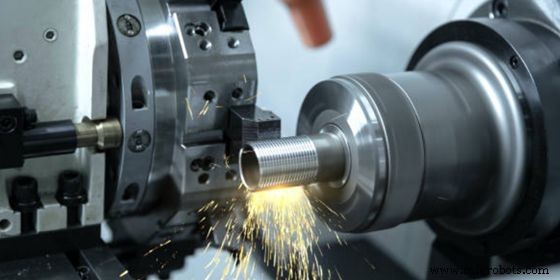

구리 부품 터닝 (Turning for Copper Parts)

이 제조 공정은 구리 소재를 고정하는 것을 요구합니다. 또한 공작물에 공급되는 절삭 공구는 고정되어 있습니다. 따라서 적절히 설정된 속도로 회전하는 구리 소재가 원하는 치수까지 크기가 줄어듭니다.

터닝은 많은 구리 합금에 적용 가능하며 고정밀 구리 부품을 신속하게 제조할 수 있습니다. 게다가 이 공정은 비용 효율적이기도 합니다. 따라서 CNC 구리 터닝은 전기 와이어 커넥터, 밸브, 버스바, 라디에이터 등 다양한 전자 및 기계 부품 제작에 적합합니다.

CNC 구리 가공의 응용 분야

CNC 구리 부품은 전기, 건설, 운송, 소비재 기업 등 여러 산업에서 가치가 높습니다.

아래는 구리 CNC 가공의 응용 분야입니다:

• 열교환기 (Heat exchangers)
• 전기 커넥터 (Electrical connectors)
• 라디에이터 (Radiators)
• 베어링 및 기어 (Bearings and gears)
• 가스 용접 노즐 등 (Gas welding nozzles etc)

WayKen의 구리 가공 서비스

CNC 구리 부품은 오늘날 다양한 응용 분야에 적합합니다. 그럼에도 품질 좋은 구리 가공 서비스는 이러한 구리 부품의 설계 사양과 요구사항을 충족하는 데 핵심적입니다.

WayKen에는 귀하의 모든 구리 CNC 가공 서비스를 처리할 수 있는 경험 많은 전문가들이 있습니다. 귀하의 특정 제품 설계를 충족하기 위한 최고 수준의 CNC 밀링 및 터닝 구리 기술을 보유하고 있습니다.

오늘 1:1 지원 서비스를 위해 문의하시면 12시간 내에 답변을 드립니다.

자주 묻는 질문 (FAQs)

구리의 절삭 속도는 얼마인가요?

구리 소재에는 다양한 절삭 속도를 적용할 수 있습니다. 하지만 이는 구리 등급과 가공 방식에 따라 다릅니다. 예를 들어 황동 밀링 시 표준 절삭 속도 2000~4000 fpm이 적용됩니다.

구리는 밀링하기 쉬운가요?

구리 밀링의 용이성은 작업 중인 구리 소재 등급에 따라 다릅니다. 순동은 높은 가소성과 인성 때문에 가공하기 복잡한 금속입니다. 반면 황동 같은 구리 합금은 향상된 가공성 덕분에 훨씬 밀링하기 쉽습니다.

고속 가공에 적합한 구리의 합금 원소는 무엇인가요?

아연, 주석, 니켈, 알루미늄, 실리콘 같은 원소와 구리를 합금화하면 구리의 가공성이 향상됩니다. 따라서 고속 가공에 적합하게 만듭니다.
