다음은 CNC 선반 기계에서 간단한 드릴링을 위한 CNC 프로그래밍 예제입니다. CNC Fanuc 제어에는 매우 강력하고 다재다능한 펙 드릴링 사이클(Fanuc G74)이 있어 원하지 않는 많은 잡일을 덜어줍니다. fanuc cnc 제어를 위한 Fanuc G74 펙 드릴링 사이클은 다양한 방법으로 사용될 수 있지만 이 cnc 프로그래밍 예제는 단순한 펙 드릴링을 수행하는 것입니다. cnc 분야의 초보자를 위한 한 가지는 G01로 피드를 제공하기만 하면 부품을 간단히 드릴할 수 있다는 것입니다.
N10 G00 X0 Z10 N20 G01 Z-30 F0.2 N30 G01 Z10 F1
위의 방법으로 드릴링할 수 있다면 펙 드릴링 사이클을 사용하는 이유는 무엇입니까? 실제로 펙 드릴링(Fanuc G74)은 다음과 같은 몇 가지 숨겨진 이점을 제공합니다.

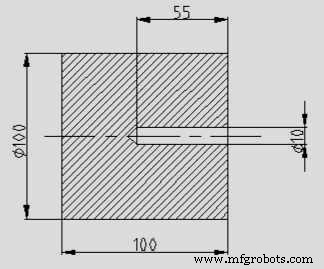

Fanuc G74 Peck 드릴링 사이클을 사용한 간단한 CNC 선반 드릴링
N10 T5 N20 G97 S500 M03 N30 G00 X0 Z2 N40 G74 R1 N50 G74 Z-60 Q30000 F0.1 N60 G00 X100 Z100 N70 M30위의 cnc 프로그램 코드는 드릴인 공구 5번이 펙 드릴링 사이클 G74로 구성 요소를 드릴링하는 것을 보여줍니다. 시각.
