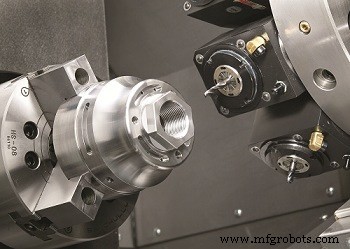

화낙 G87 방사형 드릴링 사이클은 구동 공구를 사용한 사이드 방사형 드릴링 사이클을 활성화합니다.
화낙 G87 방사형 드릴링 사이클은 FANUC SERIES 21i/18i/16i–TA 및 호환 CNC 컨트롤러에서 작동합니다.
예제 화낙 G87 방사형 드릴링 사이클 프로그래밍 예제
G87 X F Q P R
| 파라미터 | 설명 |
|---|---|
| X | 드릴링 끝점 절대값 |
| F | 드릴링 이송 (mm/분) |
| Q | 절삭 깊이 (천분율 단위) |
| P | 홀 바닥 일시정지 (천분율 초 단위) |
| R | 사이클 시작점에서 홀 시작점까지의 증분 거리 |
화낙 G87 방사형 드릴링 사이클에서 드릴은 필요한 크기의 펙(peck) 시리즈를 만들어 칩을 끊거나 언더컷하고, 사이클 끝에 시작점 또는 R점으로 급속 이송하여 복귀합니다.
G87 방사형 드릴링 사이클을 취소하려면 G80 또는 01 그룹의 임의 G 기능(G0, G1, G2, G3)을 사용합니다.
G87 방사형 드릴링 사이클은 파라미터 5101 비트 2 값에 따라 칩 브레이크 또는 언더컷팅으로 사용 가능합니다.
(0이면 칩 브레이크, 1이면 칩 언더컷팅. 기본값은 1로 언더컷팅 설정)
파라미터 5114는 다음을 결정합니다:
– 칩 언더컷팅 시: 언더컷팅 후 홀 재진입 시 마지막 도달점 대비 정지 거리
– 칩 브레이킹 시: 드릴링 시 한 컷과 다음 컷 사이 후퇴량
