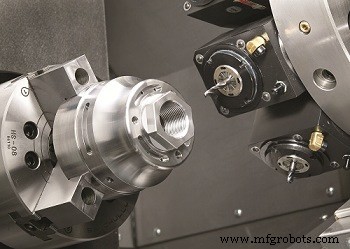

G87 사이드 드릴링 사이클은 구동 공구를 사용해 부품의 직경/측면에 드릴링할 때 사용합니다.
화낙 G87 사이드 드릴링 캔드 사이클은 FANUC Oi 및 호환 CNC 컨트롤러에서 작동합니다.
G87 X F Q P R
| 파라미터 | 설명 |
|---|---|
| X | 최종 드릴링 깊이 (절대 치수, mm) |
| H | 두 홀 간 각도 거리 (도) |
| K | 홀 개수 |
| Q | 절삭 깊이 (마이크론) |
| P | 홀 바닥 드웰 시간 (초) |
| F | 이송 속도 (mm/min) |
N5 G28 U0. T505 M5 M45 G28 H0 G97 S1500 M3 G0 G80 G98 X50 Z-20 G87 X30 H90 K4 Q2000 M17 F100 G80 M5 M44 G0 X150. Z150. M9 M1
M17 브레이크 온, 이는 선택 사항입니다 (사이클 내 인덱싱 전 브레이크가 자동으로 언클램프됨).
