Fanuc G76 스레딩 주기로 스레딩 인피드 각도 제어

fanuc cnc 제어를 사용하여 cnc 기계에서 나사산을 가공하는 동안 나사 인피드 각도를 제어하는 ​​방법을 간략하게 설명했습니다.

스레드 인피드 각도의 차이점과 다양한 스레드 인피드 각도의 장단점을 간략하게 설명하는 비디오(Sandvik Coromant의 스레드 인피드 팁 a 비디오)를 시청하는 것이 좋습니다.

Fanuc G76 스레딩 사이클은 원하는 방식으로 스레딩할 수 있는 완전한 유연성을 제공합니다.

Fanuc G76 스레딩 주기

N5 G76 P010060 Q100 R0.05
N6 G76 X30 Z-20 P1024 Q200 F2

Fanuc 스레딩 사이클 G76으로 나사 인피드 각도 제어

G76 :스레딩 주기 매개변수 P P는 실제로 스레드 동작을 제어하는 ​​여러 값으로 구성됩니다.

• 01 :스프링 컷 수, 마음대로 바꿀 수 있습니다.
• 00 :45도에서 실 흔들림
• 60 :스레드 인피드 각도 / 플랭크 각도

Fanuc 스레딩 사이클 G76의 모든 파라미터는 여기에서 완전히 설명됩니다. P가 있는 값은 실제로 03 쌍의 값이고, 마지막 쌍은 스레딩을 위한 각 패스의 스레드 인피드 각도를 제어하는 ​​것입니다. 값이 60인 위의 굵은 선을 볼 수 있습니다.

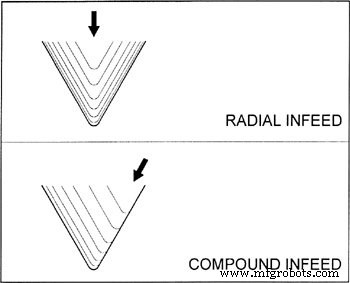

60도 나사에 대한 60도 인피드 각도의 G76 나사 가공 사이클(복합 인피드/플랭크 인피드)

인피드 각도에 60을 입력하면 스레딩 인서트의 앞쪽 가장자리에 대부분의 하중이 가해집니다.

60도 나사에 대한 55도 인피드 각도의 G76 나사 가공 사이클

표준 60도 나사산의 인피드 각도에 55를 입력하면 대부분의 하중이 스레딩 인서트의 앞쪽 가장자리 또는 앞쪽 가장자리에 가해지고 스레딩 인서트의 뒤쪽 가장자리에도 약간의 하중이 가해집니다.

인피드 각도가 0도인 G76 스레딩 사이클(방사형 인피드)

인피드 각도를 0으로 설정하면 스레딩 인서트의 전체 프로필에 하중이 가해집니다.

사각 스레드는 항상 직선 방사형 인피드(플런지 인피드)가 필요합니다.

G76 스레딩 사이클 권장 인피드 각도

다음 내각은 G76 fanuc 스레딩 사이클에서 인피드 각도로 사용해야 합니다. 80, 60, 55, 30, 29, 00
