CNC 선반 프로그래밍 예

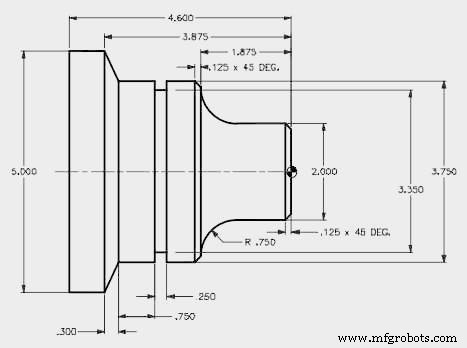

간단한 CNC 선반 프로그래밍 예제. 이 CNC 프로그래밍 예제는 모따기 테이퍼 홈 및 호와 같은 윤곽을 프로그래밍하는 방법을 보여줍니다. .

이 CNC 프로그램은 가공을 위해 두 가지 도구를 사용합니다. 이 cnc 프로그래밍 예제에서 사용된 첫 번째 도구는 터닝 도구입니다. 두 번째는 그루빙 도구입니다. .

CNC 가공

터닝 도구 먼저 구성요소를 향하게 그러면 챔퍼가 만들어집니다. , 그 후 직진 회전이 있습니다. 그리고 아크 가공이 있습니다. 호는 R(원호 반경)로 가공될 수 있습니다. 또는 호의 I 및 K 값으로 호를 가공할 수 있습니다. , 호의 상단에 모따기가 있고 다시 직선으로 회전하며 이제 그루브가 나타납니다. 하지만 모양 때문에 선삭 공구로는 홈을 만들 수 없습니다 그래서 우리는 홈 가공 전용으로 만들어진 다음 공구로 홈을 가공할 것입니다. 그러나 이때 선삭 공구로 가공하므로 이 홈을 건너뛰고 직선으로 가공합니다. 그 후에 테이퍼가 있고 다시 가공할 직선입니다.

이제 그루빙 도구로 홈 가공 작업은 정말 쉽습니다.

그루빙 인서트 그루브 치수와 크기가 같으면 그루브 가공이 훨씬 더 쉬워집니다. 한 번에 그루브를 만들 수 있지만 홈 가공 인서트 한 번 이상 깊이를 가져와야 하는 것보다 너비가 작습니다.

CNC 프로그램

cnc 선반 프로그램 예

N1 T01 D01 M491
N2 G00 X0 Z1
N3 G01 G96 G41 Z0 F2 S140
N4 G01 X2 CHF=0.125 F0.2
N5 G01 Z-1.125
N6 G02 X3.5 Z-1.875 CR=0.75
N7 G01 X3.75 CHF=0.125
N8 G01 Z-3.575
N9 G01 X5 Z-3.875
N10 G01 Z-4.6
N11 G00 X20 Z20 G40
N12 T02 D02 M491
N13 G00 G97 S500 X4 Z-2.825
N14 G01 X3.85 F1
N15 G01 X3.35 F0.15
N16 G01 X3.85 F0.5
N17 G00 X4
N18 G00 X20 Z20
N19 M30
