Siemens Sinumerik 840 840C 컨트롤로 작업하는 CNC 기계 기술자를 위해 CNC 밀링 기계에서 원형 포켓을 밀링하는 프로그램 예제가 있습니다.
Sinumerik L930 Milling Circular Pocket 싸이클에는 많은 R 매개변수가 있지만 대부분은 자명합니다. L930 Milling Circular Pocket - Sinumerik 840 840C 프로그래밍에서 L930 싸이클에 대한 간략한 기사를 찾을 수 있습니다.

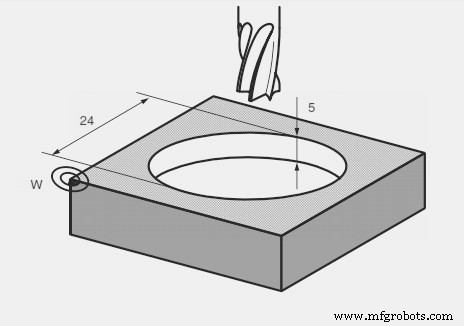

L930 밀링 원형 포켓
N10 G90 G0 X50 Y30 Z20 D05 T04 S600 M03 N20 R1=2.5 R2=2 R3=-5 R6=3 R15=300 R16=100 R22=50 R23=30 R24=12 L930 P1 N30 Z50 N40 M30
