G02 G03 원형 보간 G 코드의 사용을 설명하기 위한 CNC 밀링 원형 보간 프로그램 예제.
초보자부터 중급 CNC 프로그래머 및 CNC 기계공까지 이해하기 쉬운 CNC 밀링 코딩 튜토리얼
관련 원형 보간 cnc 프로그램
CNC 밀 CNC G02 원형 보간 시계 방향 CNC 밀링 샘플 프로그램
CNC 선반 G02 G03 G 코드 원형 보간 예제 프로그램 및 CNC 프로그래밍 예제 G 코드 G02 원형 보간 시계 방향

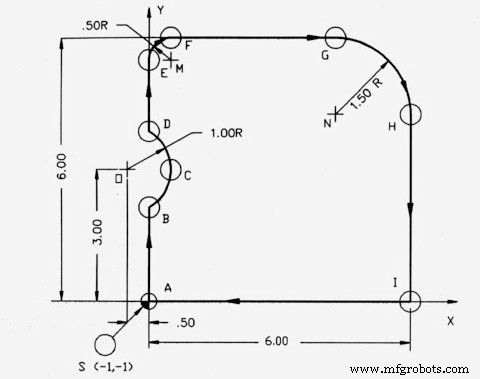

CNC 밀링 원형 보간 G02 G03 G-코드 프로그램 예제
G90 G00 X-1.0 Y-1.0 ; point S G01 X0 Y0 F7.5 ; point A Y2.134 ; point B G03 X0.5 Y3.0 I-0.5 J0.866 ; point C X0. Y3.866 I-1. J0 ; point D G01 Y5.5 ; point E G02 X0.5 Y6.0 I0.5 J0 ; point F G01 X4.5 ; point G G02 X6.0 Y4.5 I0 J-1.5 ; point H G01 Y0 ; point I X0 ; point A G00 X-1.0 Y-1.0 ; point S
CNC 기계
제출자:Brian 요약 G02 G03 G-Codes로 Arc Radius를 가공하기 위한 기본적이고 이해하기 쉬운 cnc 선반 프로그램 예제 그림/이미지 CNC 프로그램 N05 G94 M06 T0101 N10 G00 X0 Z0 M04 S360 N15 G01 X30 F30 N20 G03 X50 Z-10 R10 N25 G01 Z-40 N30 G02 X70 Z-50 R10 N35 G01 Z-100 N40 G00 X100 N45 G00 Z10 N50 M05 N55 M30
제출자:Vikram 요약 반경이 많은 CNC 프로그래밍 예제. 여러 관절을 함께 호(반지름)로 절단하는 방법을 보여주는 완전한 프로그램입니다. 그림/이미지 CNC 프로그램 O0005;N10 G10 P0 Z-165;N20 T404;N30 G50 S2000;N40 G96 S200 G99 F.2 M4 M8 M200;N50 G0 X69.282 Z2;N60 G1 Z-20;N70 G3 X69.282 Z-60 R40;N80 G2 X69.282 Z-100 R40;N90 G1 Z-105;N100 G0 X150;N110 Z10;N120 M30;
