CNC 밀에서 작업하는 머시니스트를 위한 완전한 브릿지포트 G 코드 목록입니다.

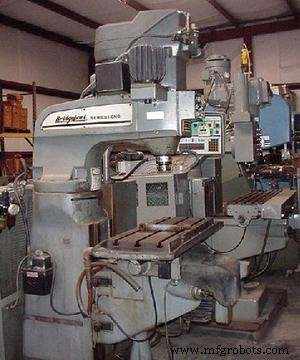

브릿지포트 CNC 밀링 머신
| G 코드 | 설명 |
|---|---|
| G00 | 급속 이송 (프로그래밍된 이송속도는 레지스터에 유지) |
| G01 | 직선 보간 (직선 경로 이송) |
| G02 | 원호 보간 CW. 아크 |
| G03 | 원호 보간 CCW. 아크 |
| G04 | 드웰 |
| G08 | 모달 감속 오버라이드 OFF |
| G09 | 모달 감속 오버라이드 ON |
| G12 | 나선 보간 CW |
| G13 | 나선 보간 CCW |
| G17 | XY 평면 선택 |
| G18 | ZX 평면 선택 |
| G19 | YZ 평면 선택 |
| G22 | 원호 보간, 필렛 입력 CW |
| G22 | 원호 보간, 필렛 입력 CCW |
| G30 | 미러 이미지 OFF (대칭 취소) |
| G31 | 미러 이미지 X ON (X 대칭) |
| G32 | 미러 이미지 Y ON (Y 대칭) |
| G40 | 보정 취소 (커터 직경 오프셋 OFF) |
| G41 | 커터 보정 왼쪽 |
| G42 | 커터 보정 오른쪽 |
| G44 | 커터 보정, 정상 이송속도 |
| G45 | 커터 보정, 이송속도 수정 |
| G70 | 인치 입력 (인치 치수 시스템 선택) |
| G71 | 밀리미터 입력 (메트릭 치수 시스템 선택) |
| G72 | 변환 OFF (변환 취소) |
| G73 | 변환/회전, 스케일링 |
| G74 | 다중 사분면 원 입력 OFF |
| G75 | 다중 사분면 원 입력 ON |
| G77 | 페이싱 사이클 (지그재그 밀링 사이클) |
| G78 | 포켓 밀링 사이클 |
| G79 | 보어 밀 사이클 (내부 홀 밀링 사이클) |
| G80 | 고정 사이클 취소 |
| G81 | 드릴 사이클 - Z 사이클, 드릴 (이송 진입, 급속 퇴출) |
| G82 | 스팟 페이싱 사이클 (드웰 포함) - Z 사이클, 스팟 페이스 (이송 진입, 급속 퇴출) |
| G83 | 깊은 구멍 드릴 사이클 - Z 사이클, 깊은 구멍 (펙, 급속 퇴출) |
| G84 | 탭핑 사이클 (리버시블 탭핑 헤드 필요) - Z 사이클, 탭 (이송 진입, 이송 퇴출) |
| G85 | 보링 사이클 (리밍용) - Z 사이클, 보어 (이송 진입, 이송 퇴출) |
| G86 | 보링 사이클 - Z 사이클, 보어 (이송 진입, 정지-대기, 급속 퇴출) |
| G87 | 칩 브레이킹 사이클 (0.05 후퇴 후 0.05 복귀) - Z 사이클, 칩 브레이크 (펙, 급속 퇴출) |
| G89 | 보링 사이클 - Z 사이클, 보어 (이송 진입, 드웰, 이송 퇴출) |
| G90 | 절대 프로그래밍 (절대 입력) |
| G91 | 증분 프로그래밍 (증분 입력) |
| G92 | 파트 프로그래밍 제로 포인트 프리셋 |
| G96 | 기본 파트 프로그래밍 좌표계 복원 |
| G97 | 작업 좌표계 설정 |
| G99 | 감속 오버라이드 |
| G170 | 외부 프레임 밀링 |
| G171 | 내부 프레임 밀링 |
| G172 | 포켓 프레임 밀링 |
| G173 | 외부 페이스 밀링 |
| G174 | 내부 페이스 밀링 |
| G175 | 외부 원 밀링 |
| G176 | 내부 원 밀링 |
| G177 | 포켓 원 밀링 |
| G179 | 슬롯 밀링 |
| G181-G189 | Z 사이클 (G81-G89와 동일) 다중 홀 |
| G191-199 | Z 사이클 (G81-G89와 동일) 홀 프레임 |
