G85 보링 사이클은 구멍을 정밀하게 보링(확대/마무리 가공)할 때 사용됩니다. 드릴링과 달리 진입과 후퇴 모두 이송 속도로 진행되어 표면 조도가 우수합니다.
G85 X... Y... Z... R... F... K...
| 파라미터 | 설명 |
|---|---|
| X | 구멍 위치 X축 좌표 |
| Y | 구멍 위치 Y축 좌표 |
| Z | 가공 깊이 (R 평면부터 Z 깊이까지) |
| R | R 평면 위치 |
| K | 사이클 반복 횟수 (필요 시) |
| F | 이송 속도 |
한 번 지정되면 G80이 나올 때까지 축 이동마다 보링 사이클이 반복됩니다.
N150 M6 T2 N160 G90 G00 X60 Y28 Z12 S100 M03 N170 G99 G85 X60 Y28 Z-15 R2 F120 N180 G98 Y12 N190 G91 G80 G28 X0 Y0 Z0 M05 N200 M30

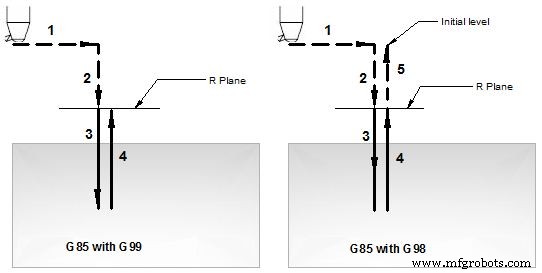

G85 보링 사이클 작동 원리
작동 예제는 G81 드릴링 사이클 참조.
K 파라미터로 반복 횟수 지정 가능. 예제는 G81 드릴링 사이클 참조.
