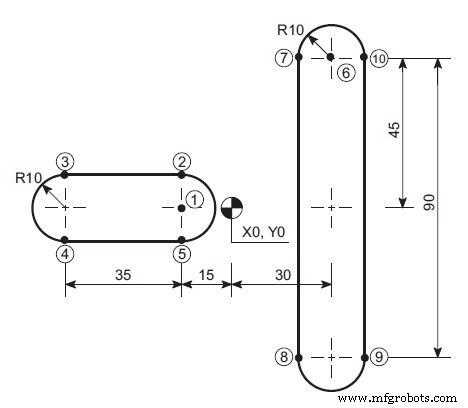

주어진 도면을 보고 정확한 좌표값을 입력하여 CNC 프로그래밍 실력을 테스트해 보세요.
전체 :
정답 :
오답 :
정답률 :
| 포인트 | X | Y |
|---|---|---|
| 1 | -15 | 0 |
| 2 | -15 | 10 |
| 3 | -50 | 10 |
| 4 | -50 | -10 |
| 5 | -15 | -10 |
| 6 | 30 | 45 |
| 7 | 20 | 45 |
| 8 | 20 | -45 |
| 9 | 40 | -45 |
| 10 | 40 | 45 |
학습 포인트: 이 테스트는 절대 좌표계(G90) 기준으로 도면 치수를 읽고 NC 프로그램용 좌표값을 올바르게 계산하는 능력을 평가합니다. 음수 좌표 처리, 대칭 형상 좌표 계산 등이 핵심입니다.
CNC 기계
CNC 조작자를 위한 CNC 밀링 프로그램 예제입니다. CNC 밀링 프로그래밍 예제 CNC 프로그램 G0 X-60 Y0 G1 X-70 (P1) G2 X-25.02 Y25.97 R30 (P2) G1 X2.46 Y10.13 (P3) G3 X8.5 Y10.92 R5 (P4) G1 X18.79 Y21.21 (P5) G2 X25.13 Y-26.05 I21.21 J-21.21 (P6) G1 X-5 Y-8.66 (P7) G3 X-12.14 Y-11.13 R5 (P8) G2 X-70 Y0 R30 (P1) G1 X-60 G M S T 코
