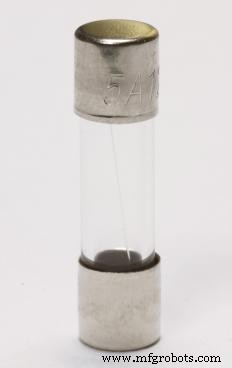

회로는 전원, 퓨즈, 스위치, 부하를 전선으로 연결한 구성. 부하는 회로 흐르는 에너지 소비 장치(예: 램프 전구). 분기 회로(Branch circuit)는 차단기 패널에서 건물 내 장치로 이어지는 특정 회로 유형. 기능에 따라 범용, 기기 전용, 개별 회로로 분류.

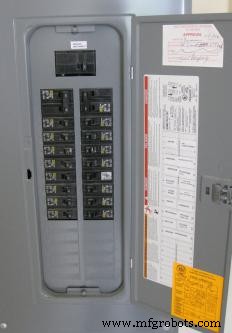

전기 배선된 건물엔 차단기 패널 필수. 보통 벽 매립 금속 박스/캐비닛에 스위치 가득. 각 스위치는 건물 내 전기 회로 연결, 끄면 해당 회로 전력 차단. 분기 회로는 각 스위치에서 리셉터클(콘센트), 조명 기구, 가전제품으로 이어짐.

분기 회로 목적: 건물 내 전기 장치에 전력 공급. 각 회로는 차단기 패널에서 조명·콘센트 거쳐 다시 돌아오는 루프 구조. 전류 용량과 공급 장치 유형 따라 분류.
범용 분기 회로(General purpose branch circuit): 120V 회로로 조명과 콘센트 공급. 현대 범용 회로는 12게이지 전선, 최대 20A(암페어) 정격. 암페어는 단위 시간당 회로 특정 지점 통과 전하량. 구형 건물은 14게이지 전선, 15A 정격 사용했으나 현재 대부분 주택에 15A 부족.

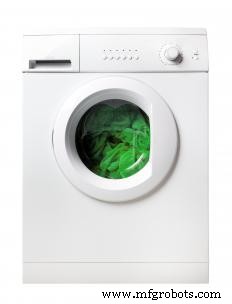

기기 전용 분기 회로(Appliance branch circuit): 냉장고, 세탁기, 식기세척기 등 고정 전기 기기 전력 공급. 범용 회로처럼 120V, 20A 초과 불가. 조명 기구에는 전력 공급 안 함.
개별 분기 회로(Individual branch circuit): 특정 장치(보통 영구 가전: 건조기, 전기레인지 등) 단독 전력 공급. 한 장치만 연결돼 해당 기기 전력만 차단 가능, 타 부위 전기 영향 없음. 화재 시나 유지보수 시 유용. 기기 용도에 따라 암페어 다양.
