볼테라로의 자동차 여행

몇 년 전 우리 고유의 Max는 "Want a Voltera Desktop PCB Printer?"라는 블로그를 게시했습니다. 캐나다에서 개발되고 Kickstarter를 통해 자금이 지원되는 PCB 프린터에 대해 설명했습니다. 제품 자체는 충분히 흥미로웠지만 여기 캐나다에서 하고 있다는 사실이 저에게는 정말 흥미로웠습니다. 나는 메일링 리스트에 올라갔고, 그들이 최근 완제품을 광고하는 엽서를 보냈을 때 나는 그것을 상사에게 보여주었고 그는 우리가 데모를 받아야 한다고 결정했습니다. 나는 그들에게 연락했고 그들이 우리에게 오는 대신 우리는 Voltera로 초대되었습니다. 그들은 불과 한 시간 거리에 있으므로 도로 여행이 손짓합니다.

최근에 나는 캐나다에서 기술 혁신의 상당한 증가에 대한 많은 논의를 보았습니다. 어떻게 보면 이것이 블랙베리의 불쾌감에 대한 예상치 못한 상승일 수도 있다고 생각합니다. Blackberry의 일자리가 없었기 때문에 많은 엔지니어가 자신의 개발을 시작하도록 영감을 주었다고 생각합니다. 이 은색 안감 이론을 처음 들었습니다! 어쨌든 블랙베리는 온타리오 주의 워털루라는 마을에 기반을 두고 있습니다. 워털루는 사실 키치너, 워털루, 케임브리지 등 3개 도시로 구성된 더 큰 대도시 배치의 일부입니다. 흥미로운 점은 독일 이민자들이 설립한 Kitchener가 원래 베를린이라고 불렸다는 것입니다. 1916년 명백한 이유로 당국은 우리 모두에게 친숙한 영국 전쟁장관의 이름을 따서 이름을 바꿨습니다. 이것은 Voltera가 Kitchener에 있음을 알려주는 매우 긴 방법입니다.

잘 알려진 포즈의 키치너 경. (출처:Wikipedia)

University of Waterloo는 공학 및 과학계에서 명성이 높은 기관이며 캐나다에서 몇 안 되는 협동 공학 프로그램 중 하나를 보유하고 있습니다. 의심할 여지 없이 이것이 떠오르는 혁신가의 원천 중 하나입니다. 이러한 발전에 박차를 가하기 위해 대학은 "세계에서 가장 큰 무료 스타트업 인큐베이터"인 "Velocity Garage"를 만들었습니다. Voltera는 이러한 노력의 일환으로 이 건물에 있습니다.

공간은 최소한의 칸막이가 있는 공간에서 공동 회의실과 주방 시설, 각각의 스타트업이 있는 학생회관으로 변모한 대형 창고와 같습니다. Voltera는 또한 작업장 바로 옆에 작업실이 있습니다. 분명히 닫고 잠글 수 있는 문이 있습니다. 나는 "당신은 다른 사람들과 얼마나 잘 일할 수 있습니까?"에서 썼던 새로운 작업 공유 패러다임의 이유를 이해하기 시작했습니다. 재미있게도 블로그에 포함된 Upverter 패키지도 캐나다 혁신 물결의 일부입니다. 스크린과 도표에 집중하는 이 날카로운 얼굴들을 보며 문득 이런 환경에서 일하고 싶다는 생각이 들곤 했지만 운이 좋게도 건물에 들어갈 수 있었다. 결국 내 출생 증명서의 잉크는 말라버렸어!

그러나 여러분 모두 Max(및 댓글의 다른 질문)가 2014년에 제기한 몇 가지 질문에 대한 답변을 원하므로 프레젠테이션을 올바르게 흡수했는지 봅시다. Voltera의 웹 사이트에는 여러 비디오와 사진이 있으므로 실제로 보고 싶다면 여기로 이동하십시오. YouTube에도 여러 동영상이 있습니다.

전체 어셈블리, 그리고 실제로 작업의 측면은 당연히 오래된 X-Y 플로터를 생각나게 했습니다. 이 메커니즘은 캐리지가 높이 조절이 가능하기 때문에 Z 치수가 있는 X-Y 제어 캐리지로 구성됩니다. 장치의 베드는 열적으로 제어됩니다. 메커니즘과 히팅베드는 상호 배타적으로 작동하는 것 같습니다.

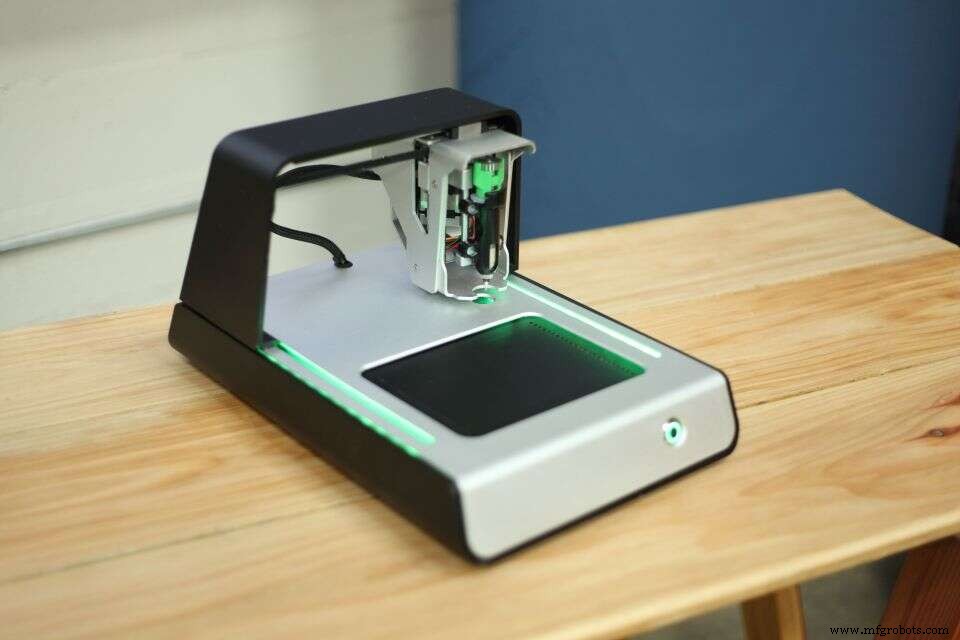

그림 2:V-One. 가열 패드는 검은색 수평 직사각형 영역이 평평하고 전도성 잉크 카트리지가 설치된 캐리지가 오른쪽 상단에 표시됩니다. (출처:볼테라)

캐리지는 다양한 헤드를 운반할 수 있으며 이러한 접근 방식은 장치의 다양성에 기여합니다. 프로브, 트레이스 증착 "헤드"(전도성 잉크 카트리지와 노즐로 구성), 솔더 페이스트 증착 "헤드"(솔더 페이스트 카트리지와 노즐로 구성) 및 몇 가지 더 있습니다. 진행합니다. V-One은 애호가 시장의 하이 엔드와 프로 시장의 로우 엔드를 목표로하므로 비용을 억제하기 위해 약간의 타협이 이루어졌습니다. 이 경제의 일부로 일부 수동 작업이 있으며 이러한 헤드를 변경하는 것은 그 중 하나입니다. 그들이 달성한 배치의 정확성을 고려할 때 놀라운 일입니다.

분명히 시작하기 전에 Gerber 형식으로 PCB 설계를 해야 합니다.

블랭크 PCB를 베드에 고정한 후 첫 번째 단계는 프로브를 캐리지에 삽입하는 것이며 시스템은 X-Y 교정을 거칩니다. 추적 증착의 경우 노즐은 PCB 위의 매우 엄격한 허용 오차 내에서 유지되어야 하므로 프로브는 PCB의 기복을 감지하고 풍경을 기록하기 위해 몇 개 이상의 지점을 매핑하는 데 사용됩니다. 빈 PCB에서 정확한 위치는 아마도 실제로 중요하지 않을 수 있지만 특정 보드의 경우(인내, 거기에 도달할 것입니다) 기준점이 있어야 하므로 프로브는 눈으로 이들 중 2개와 정렬됩니다.

잉크젯 스프레이를 사용하면 잉크가 분무되고 고전압으로 가속됩니다. 3D 프린터에서 필라멘트는 일반적으로 흐를 때까지 가열됩니다. 카트리지 상단의 톱니 기어를 회전시키는 메커니즘에 의해 생성된 압력 하에서 전도성 잉크가 노즐 밖으로 압출되는 것으로 보입니다. 흔적의 증착은 비교적 복잡한 면의 경우 몇 분이 소요되는 매우 빠릅니다. 필요에 맞게 미세 조정하는 방법을 배울 수 있는 유량 조정 기능이 있습니다. 이 지점에서 흔적이 젖어 있습니다. 간단히 닦아낼 수 있으므로 손가락으로 만지지 않도록 주의해야 합니다. 그것들은 경화되어야 하며 이것이 제어된 가열 패드의 주된 이유입니다. 분명히 경화는 젖은 트레이스가 히터를 향하게 하여 개선되었으므로 보드가 뒤집혀 레일에 장착됩니다. 잉크의 점성 특성에 대해 그렇게 사람이 다룰 수 있고 변형되지 않을 수 있다고 말합니다. 경화 시간은 약 30분입니다.
