임베디드 시스템의 전력 최적화를 돕는 측정 도구

Sundance Multiprocessor Technology는 높은 수준의 에너지 효율성이 필요한 임베디드 및 맞춤형 CLEC(저에너지 컴퓨팅) 시스템 개발을 위한 저비용 전력 측정 도구인 Lynsyn Lite를 출시했습니다. Lynsyn Lite는 애플리케이션 동작을 기반으로 시스템의 에너지 소비를 정확하게 측정하여 기존의 실험실 등급 전력 측정 장비를 사용하는 것과 비교하여 전력 문제의 근본 원인을 추적하는 데 시간이 많이 소요되는 프로세스를 크게 간소화합니다.

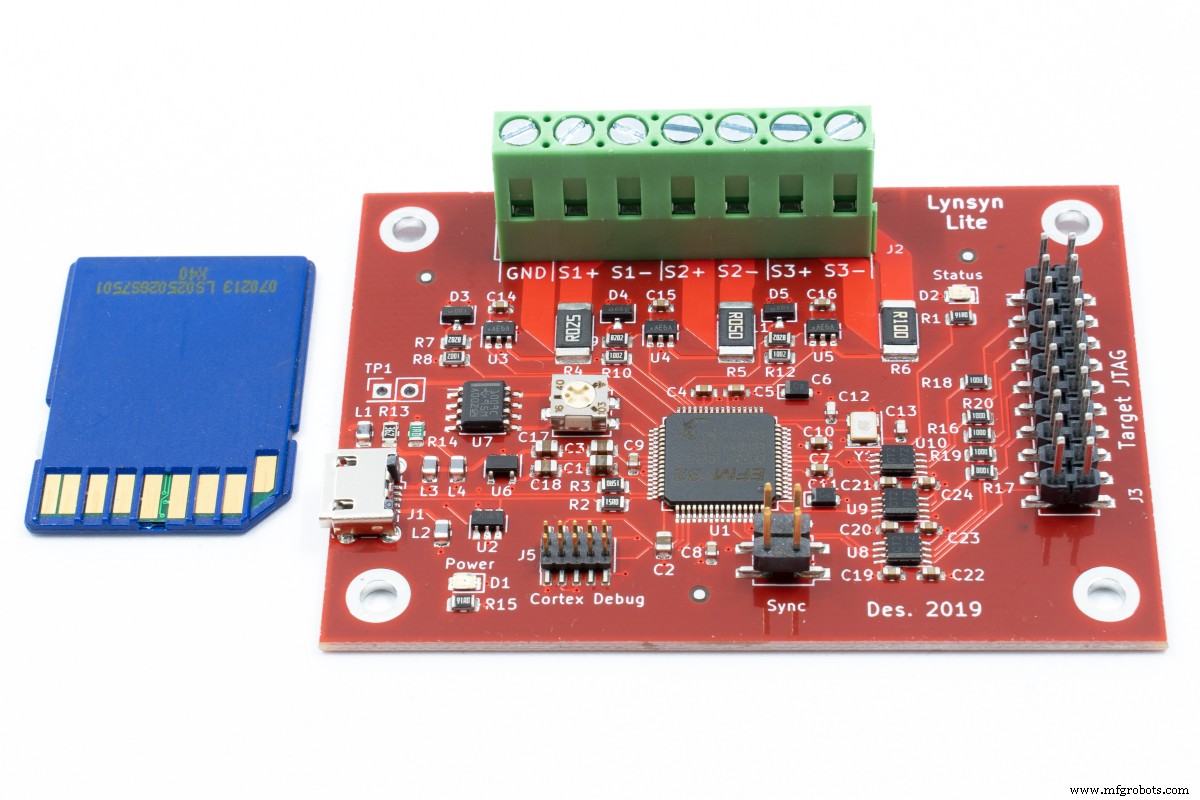

그림 1. 크기 비교를 위해 썸 드라이브와 함께 표시된 Lynsyn Lite 보드. (출처:Sundance Multiprocessor Technology)

핵심 Lynsyn 기술은 EU의 최근 완료된 TULIPP 프로젝트 참여의 일환으로 Norwegian University of Science and Technology(NTNU)에서 개발한 것으로, 프로젝트의 고성능, 에너지- 점점 더 복잡해지는 이미지 처리 애플리케이션을 대상으로 하는 효율적인 참조 플랫폼입니다.

맞춤형 및 저에너지 컴퓨팅 영역에서 유럽 산업을 디지털화하기 위한 Horizon 2020 혁신 허브인 TETRAMAX의 기술 이전 자금으로 개발된 Lynsyn Lite는 TULIPP 컨소시엄의 저명한 구성원인 Sundance Multiprocessor Technology와 함께 NTNU에서 설계되었습니다. , 핵심 Lynsyn 기술의 저렴한 상용 구현을 제공합니다. 2018년 NTNU는 핵심 Lynsyn 기술 개발에 대한 공로로 EU가 지원하는 Network of Excellence인 HiPEAC로부터 기술 이전 상을 수상했습니다.

Lynsyn Lite는 임베디드 및 CLEC 시스템에 배포된 소스 코드의 개별 섹션의 전력 사용량을 측정합니다. JTAG를 통해 연결하여 시스템 프로세서의 프로그램 카운터를 방해하지 않고 샘플링하고 전력 측정을 소스 코드와 연관시켜 소비 샘플을 애플리케이션 작업에 매핑합니다. 최대 10kHz의 샘플링 주파수가 사용됩니다.

그림 2. 대표적인 타겟 시스템에 부착된 Lynsyn Lite 보드. (출처:Sundance Multiprocessor Technology)

Lynsyn Lite는 전류와 전압을 모두 측정하는 3개의 센서를 갖추고 있으며 주로 ARM Cortex A9, A53 및 A57 코어 기반 시스템의 애플리케이션 전력 프로파일링을 지원하도록 설계되었지만 별도의 JTAG 포드를 그대로 구입할 필요가 없습니다. Xilinx 플랫폼 케이블 USB-II를 대체하므로 Xilinx Vivado 도구 모음 및 USB를 통해 원격 제어되는 전류/전압 측정기와 함께 일반 JTAG 프로그래밍 장치로도 사용할 수 있습니다. Lynsyn Lite는 Linux 및 Windows 운영 체제와 호환되며 측정 결과를 샘플링하고 시각화하는 오픈 소스 소프트웨어를 포함합니다.

기능

• Lynsyn Lite를 사용하여 시스템의 소스 코드 각 섹션의 전력 사용량을 측정하는 것은 간단하며 결과는 상세하고 정확합니다.
• 전류와 전압을 모두 측정하는 3개의 센서
• JTAG를 통해 프로그램 카운터를 샘플링하여 전력 측정을 소스 코드와 연관시킵니다.
• 최대 10kHz 샘플링 주파수.
• JTAG 샘플링은 ARM Cortex A 코어(현재 A9, A53 및 A57)를 지원합니다.
• 원격 제어 전류/전압 측정기로 사용할 수 있습니다.
• Xilinx Vivado 도구와 함께 일반 USB JTAG 프로그래머로 사용할 수 있습니다.
• 결과를 샘플링하고 시각화하는 오픈 소스 소프트웨어를 포함합니다.

Lynsyn Lite는 NTNU의 라이선스 하에 Sundance에 의해 판매될 예정입니다. 가격은 US$125, £85 또는 €99로 TULIPP 프로젝트를 위해 개발된 원래 Lynsyn 보드 가격의 1/5입니다.
