PIR 센서 구동 자동문 개방 시스템: 회로, 작동 및 응용

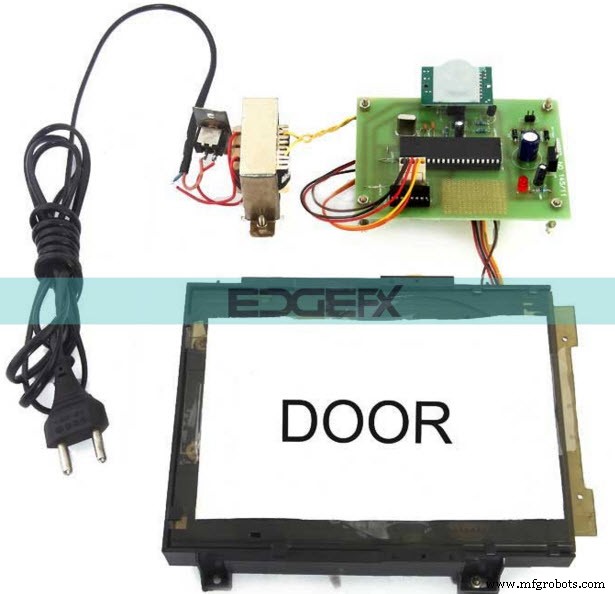

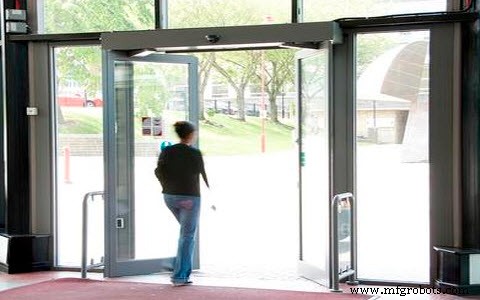

자동문은 상업용 건물, 쇼핑몰, 극장에서 흔히 볼 수 있습니다. 사람이 다가오면 열리고 떠나면 닫힙니다. 레이더, PIR, 적외선, 레이저 등 여러 센서 유형이 메커니즘을 트리거할 수 있습니다. 이 글은 인체의 열 신호를 감지하여 마이크로컨트롤러에 신호를 보내 도어 모터를 구동하는 PIR(수동 적외선) 센서에 초점을 맞춥니다.

PIR 기반 자동문의 작동 원리

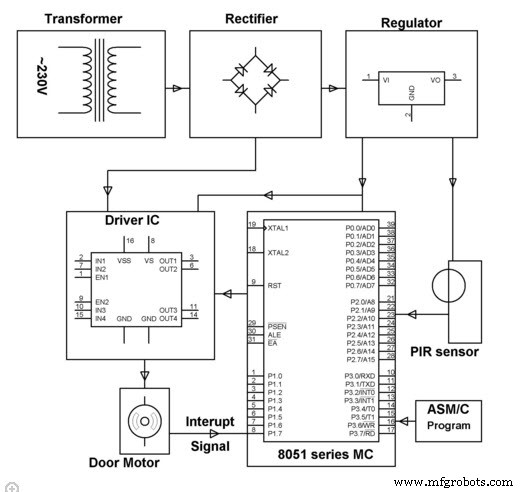

누군가 PIR 센서의 시야 내로 들어오면 센서는 적외선 복사의 변화를 감지합니다. 센서는 마이크로컨트롤러가 읽는 디지털 펄스를 출력합니다. 마이크로컨트롤러가 펄스를 수신하면 모터 드라이버(예: L293D)를 활성화하여 모터를 돌려 문을 엽니다. 설정된 타임아웃 후 마이크로컨트롤러는 모터를 역방향으로 돌려 문을 닫는 명령을 보냅니다. 리미트 스위치는 과도한 이동이나 스톨을 방지하기 위해 모터를 차단합니다.

회로 개요

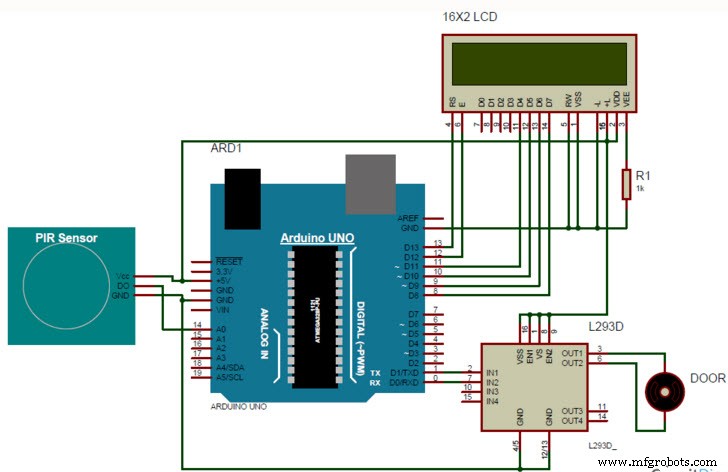

일반적인 회로는 아두이노 우노, 상태 표시용 16x2 LCD, PIR 센서, 모터 드라이버 IC(L293D), 1kΩ 저항, 12V 모터를 사용합니다. PIR의 Vcc와 GND는 아두이노의 5V와 GND에 연결되고, OUT 핀은 A0에 연결됩니다. LCD의 RS와 EN 핀은 12번과 13번 핀에, 데이터 핀 D0-D7은 8-11번 핀에, RW는 GND에 연결됩니다. L293D는 0번과 1번 핀을 통해 모터의 양방향 제어를 가능하게 합니다.

주요 구성 요소 및 소프트웨어

• 8051 또는 아두이노 마이크로컨트롤러
• PIR 센서(수동 적외선)
• 모터 드라이버 IC(L293D 또는 동등품)
• 12V DC 모터 또는 스테퍼 모터
• 전원 공급장치(트랜스포머 또는 배터리)
• 다이오드, 저항, 커패시터, 크리스탈(8051 사용 시)
• Keil 또는 아두이노 IDE로 컴파일된 C 또는 어셈블리 펌웨어

간단한 카운터 회로와 정전 시 로깅을 위한 EEPROM 저장소를 추가하면 출입 카운트 기능을 확장할 수 있습니다. 이는 붐비는 장소에서 보안 감사나 인파 제어에 유용합니다.

요약하자면, PIR 센서 구동 자동문은 혼잡한 지역에 신뢰할 수 있고 유지보수가 적은 작동을 제공합니다. 구현 관련 질문이나 특정 용도에 맞춘 설계 적응에 대해 궁금한 점이 있으시면 아래 댓글을 남겨주세요.
