Ender 3:노즐 청소 방법(막힘 풀기)!

프린트 헤드가 움직이다가 갑자기 베드에서 전체 프린트물이 찢어지는 문제가 발생한 적이 있거나, 막힌 노즐을 처리한 적이 있는데 제대로 막힌 노즐을 제거하는 방법을 모르는 경우, 이 문서에서 이 두 가지 문제를 모두 해결하는 방법을 다룰 것이므로 그대로 두십시오.

이제 더 이상 고민하지 않고 해결할 수 있는 가장 간단한 문제부터 시작하겠습니다!

Ender 3에서 고품질 인쇄물을 생성하기 위한 이상적인 설정을 찾기 위해 우리가 했던 모든 시행착오를 겪고 싶지 않다면 특별히 맞춤화된 당사의 Cura 프로필을 확실히 확인하십시오. Ender 3 프린터 시리즈용(단 7달러에 모두 구입 가능).

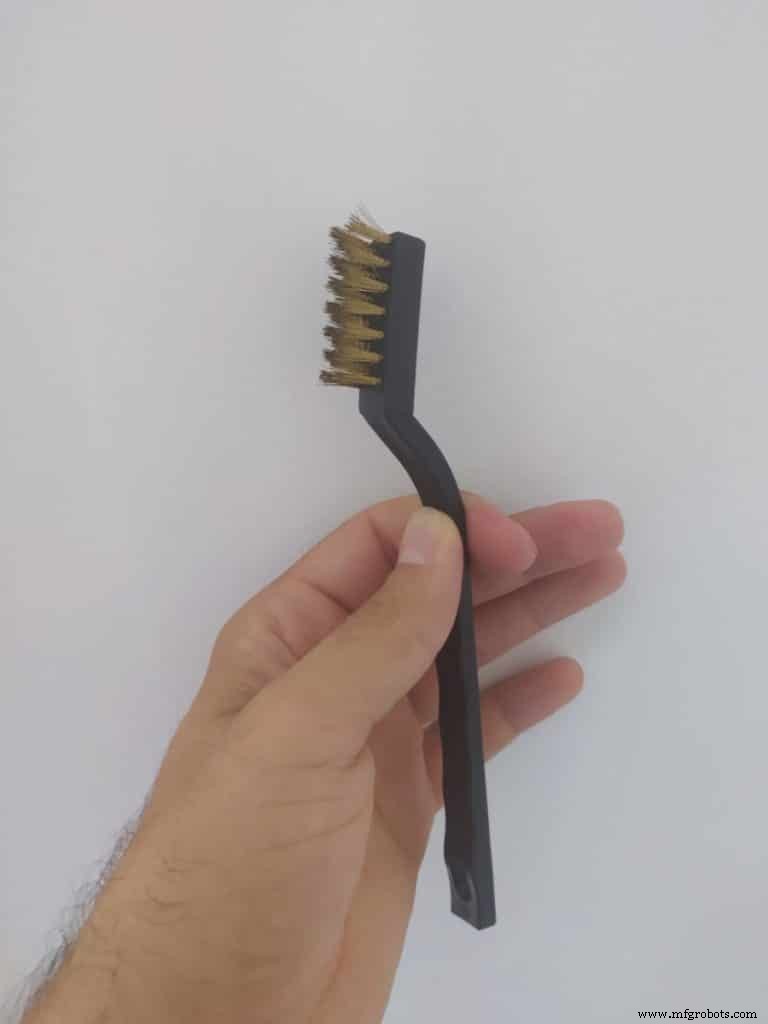

황동 브러시를 사용하여 노즐과 방열판 청소

녹은 필라멘트는 노즐과 열 블록에도 달라붙을 수 있으며 이로 인해 노즐이 인쇄물에 달라붙어 움직이는 동안 빌드 표면에서 찢어질 수 있습니다.

이 문제는 PLA 또는 ABS로 인쇄할 때 일반적이지 않지만, 예를 들어 PETG는 녹았을 때 점도가 다르고 노즐 및 열 차단막에 훨씬 쉽게 달라붙는 경향이 있어 시간이 지남에 따라 필라멘트 얼룩이 생겨 벗겨질 수 있습니다. 빌드 표면에서 인쇄합니다.

노즐과 방열판을 청소하는 방법은 다음과 같습니다.

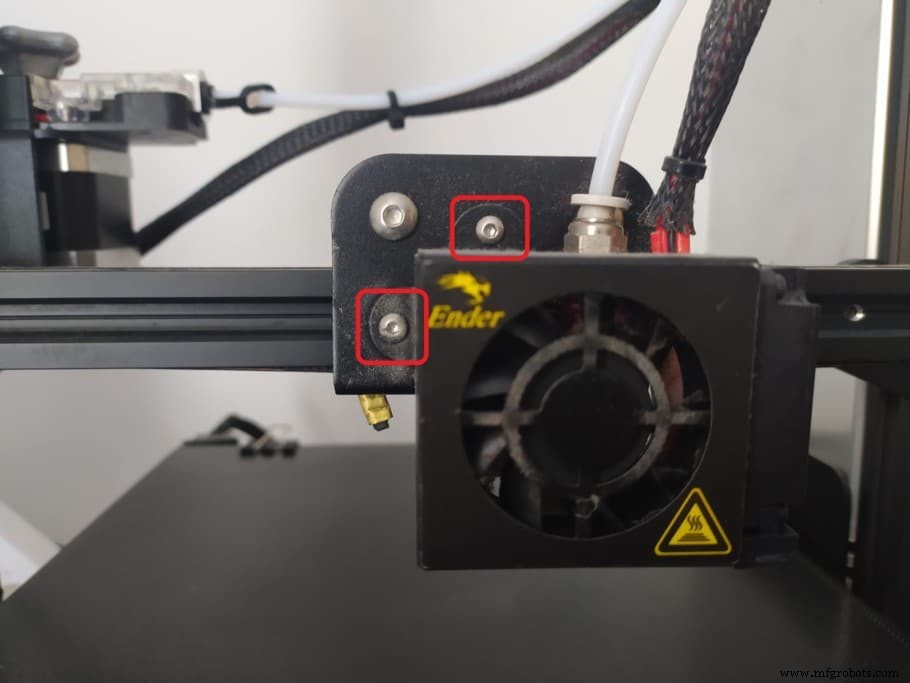

2개의 나사를 제거하여 팬 덮개를 제거합니다.

<올 시작="2">

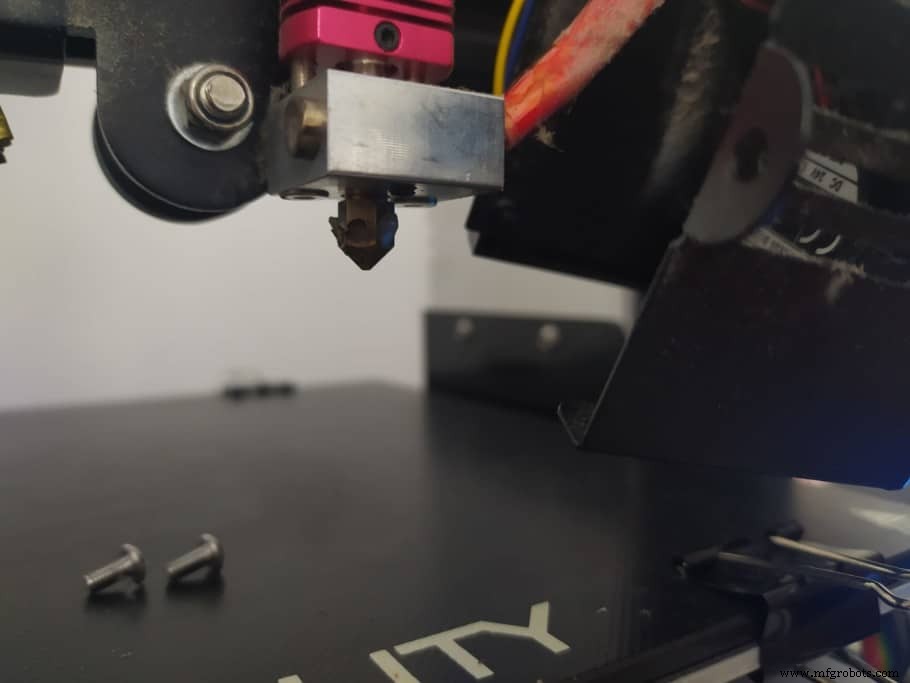

방열판의 실리콘 부트를 제거합니다(있는 경우).

<올 시작="3">

노즐을 플라스틱의 요구 온도(PLA의 경우 200°C)로 가열합니다.

황동 브러시를 사용하여 방열판과 노즐의 모든 필라멘트를 제거합니다.

모든 것을 식힌 후 팬 덮개를 다시 설치합니다.

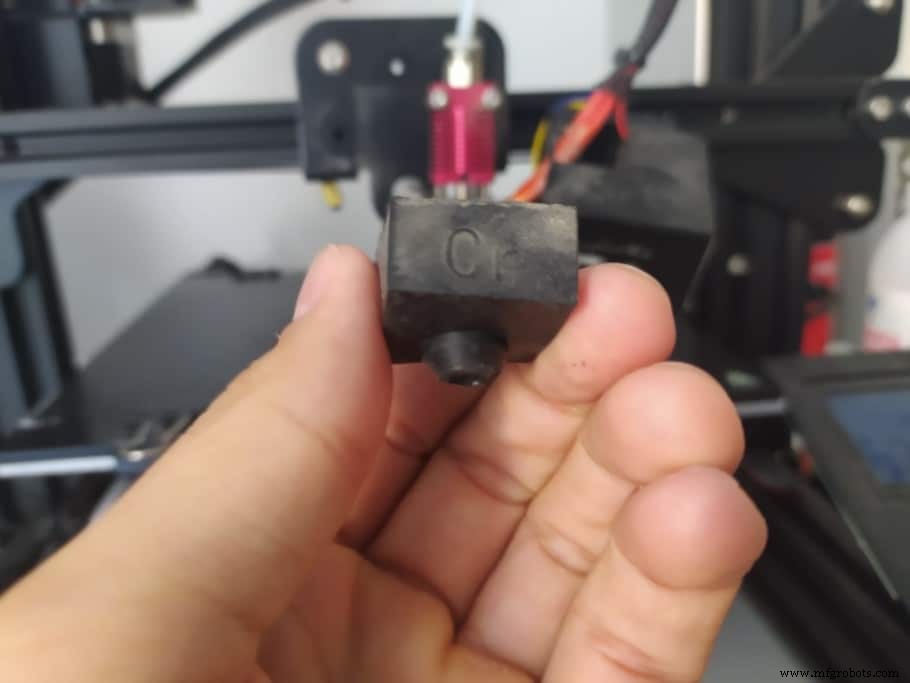

이 문제가 너무 자주 발생하지 않도록 하려면 프린터에 실리콘 부트를 설치하는 것이 좋습니다. 대부분의 프린터는 이미 하나의 사전 설치된 상태로 제공되지만 그렇지 않은 경우 핫엔드를 먼저 철저히 청소한 후 직접 하나를 가져와 설치하십시오.

실리콘 부트는 필라멘트가 노즐 및 히트블록에 달라붙는 것을 방지하므로 자주 청소할 필요가 없습니다.

노즐 막힘:어떻게 발생합니까?

막힘은 모든 3D 프린터에서 발생할 수 있는 매우 실제적인 문제이며 프린터에 혼란을 야기하여 인쇄물을 손상시키고 때로는 청소를 위해 전체 핫엔드를 분해해야 하는 경우도 있습니다.

노즐이 막히는 주요 원인은 다음과 같습니다.

열 크리프 :열이 핫엔드 위로 이동해야 하는 부분보다 더 멀리 이동하여 녹지 않아야 할 부분에서 필라멘트가 녹으면서 천천히 벽에 밀착되어 필라멘트가 있는 곳의 틈을 조입니다.
침대에 가까운 노즐 :필라멘트의 흐름이 원활하지 않아 "역행 압출"(필라멘트가 노즐 위로 올라오는 경우)이 발생하여 막힘이 발생할 수 있습니다.
인쇄 온도가 너무 낮음 :핫엔드의 온도가 너무 낮으면 인쇄물이 제대로 녹지 않습니다. 이로 인해 재료가 노즐의 내부 표면에 달라붙기 시작하여 프린트 헤드 내부의 압력도 증가하여 압출기가 필라멘트를 움직이기 위해 더 세게 밀어야 합니다(필라멘트를 더 이상 노즐 안으로 공급할 수 없을 때까지). 머리).
먼지 축적 :핫엔드 내부를 만드는 먼지는 연소되어 노즐 측면에 카본 형태로 부착될 수 있으며, 이로 인해 시간이 지남에 따라 노즐 개구부의 너비가 좁아져 노즐이 막히거나 덜 돌출될 수 있습니다.
저품질 필라멘트 :모든 필라멘트가 동일한 엄격한 품질 가이드라인을 따라 만들어지는 것은 아니며, 일부 필라멘트는 다른 필라멘트보다 허용오차(전체 스풀 전체의 직경)가 더 높거나 약간의 오염 물질이 포함되어 노즐에서 연소되어 시간이 지남에 따라 막힐 수 있습니다.

막힘에 대처하는 방법과 이를 방지하기 위해 필요한 조치에 대해 간단히 살펴보겠습니다.

3D 프린터 노즐을 막는 방법(Ender 3에 표시됨)

Ender 3에서 이 작업을 수행하는 방법을 보여주겠지만, 거의 동일한 프로세스이므로 다른 프린터에서도 똑같은 단계를 따를 수 있습니다.

포함된 0.4mm 바늘을 사용하여 노즐 막힘

모든 프린터에는 노즐을 막는 데 사용되는 바늘이 함께 제공되지만, 그렇지 않은 경우 여기에서 얻을 수 있습니다.

바늘을 사용하여 노즐을 막는 방법은 다음과 같습니다.

프린터를 필라멘트의 녹는 온도(PLA의 경우 200°C, PETG 및 ABS의 경우 230°C 등)로 예열합니다.
노즐의 구멍에 바늘을 삽입하고 필라멘트를 위로 민 다음 바늘을 빼냅니다(여러 번 반복).
필라멘트를 압출하여 제대로 흐르고 있는지 확인합니다.
필요한 경우 이 과정을 반복합니다.

일반적으로 막힘을 위로 밀면 강제로 녹게 되므로 이렇게 하면 문제가 해결됩니다. 또한 막힘의 원인이 되는 흙이나 먼지가 있는 경우 밀면 더 작은 조각으로 부서질 수 있으며 노즐 구멍을 통해 필라멘트와 함께 압출될 수 있습니다.

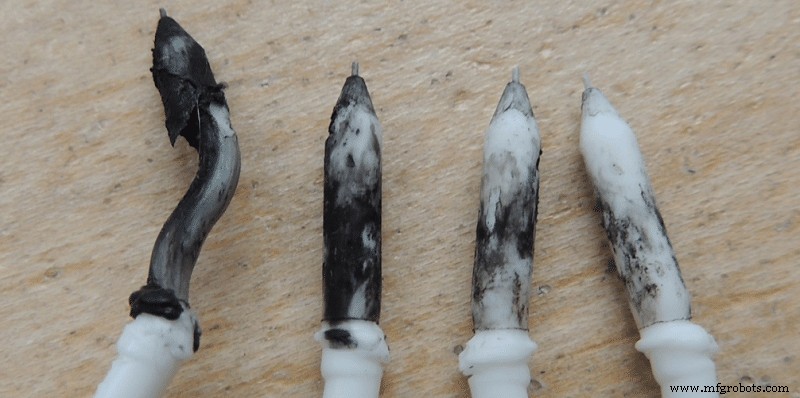

콜드 풀(Atomic Pull) 수행

콜드 풀(cold pull)은 말 그대로입니다. 노즐을 적절하게 가열하지 않고 프린터에서 필라멘트를 제거하면 콜드 필라멘트가 노즐을 막고 있는 모든 물질을 흡수하게 됩니다.

콜드 풀을 수행하는 방법은 다음과 같습니다.

노즐을 220°C로 가열합니다(PLA로 인쇄한 경우).
흰색 또는 밝은 색상의 Abs, 나일론 또는 내열성이 우수한 강한 필라멘트를 삽입합니다.
최대한 세게 수동으로 누르십시오.
필라멘트가 노즐을 통해 흐르는지 관찰합니다(방해물이 완전히 막힌 경우 아무것도 돌출되지 않을 수 있음).
프린터를 PLA의 경우 약 90°C, ABS의 경우 160°C로 식히십시오. 냉각하는 동안 압력을 유지하십시오.
프린터가 5단계에서 언급한 최저 온도에 도달하면 핫엔드에서 필라멘트를 빠르고 강력하게 제거하고 필라멘트의 반융착 부분을 검사합니다. 약간의 먼지(검은 반점)가 있어야 합니다. 그 검은 점이 막히는 원인이었습니다.
필라멘트의 더러운 부분을 잘라내고 2단계부터 필라멘트가 깨끗해질 때까지 반복합니다.

이 방법을 사용하면 니들 방법으로는 제거할 수 없는 노즐 내부에 있을 수 있는 대부분의 먼지와 먼지를 제거할 수 있는 좋은 방법입니다.

필라멘트를 빼낼 때 약간의 힘을 가해야 하므로 필라멘트에서 잡아당길 때 프린터가 손상되지 않도록 주의하십시오.

세정 필라멘트 사용

놀랍게도 잘 작동하는 "노즐 청소 필라멘트"를 판매하는 몇 개의 필라멘트 브랜드가 있습니다.

사용하려면 일반 필라멘트(다이렉트 드라이브 프린터 사용)를 사용하는 것처럼 프린터에 로드하기만 하면 됩니다. 프린터가 Bowden 설정을 사용하는 경우 먼저 Bowden 튜브를 제거하고 필라멘트를 핫엔드에 수동으로 공급하는 것이 좋습니다.

클리닝 필라멘트를 사용하여 노즐을 청소하는 방법:

노즐을 필라멘트 청소에 필요한 온도(보통 230°C)로 예열합니다.
청소 필라멘트를 노즐을 통해 조금 나올 때까지 끝까지 밀어 넣은 다음 몇 분 동안 "조리" 상태로 두십시오.
5분이 지나면 노즐에 필라멘트를 조금 더 넣고 다시 기다립니다.
이 과정을 몇 번 반복합니다.
클리닝 필라멘트를 제거하고 일반 필라멘트를 프린터에 넣습니다.
필라멘트를 압출하여 제대로 나오는지 확인합니다.

이 방법은 놀라울 정도로 잘 작동하며 프린터가 노즐을 스스로 청소하게 하고 몇 번의 냉찜질을 하거나 노즐에 바늘을 삽입하는 과정을 겪지 않으려는 사람에게 이 방법을 추천합니다.

프린터 외부 노즐의 막힘/청소

방금 설명한 모든 방법은 노즐이 프린터에 설치된 상태로 수행되지만 때로는 충분하지 않으며 노즐을 제거하여 실제로 "들어가서" 완전히 청소해야 합니다.

3D 프린터에서 노즐을 제거한 적이 없다면 그렇게 어렵지 않습니다. 그러나 항상, 제 말은 노즐을 풀기 전과 다시 조일 때 항상 노즐을 예열하십시오 (차가운 상태에서 나사를 조일 수 있지만 조이지 마십시오. 가열 후 최종 조임) 그렇지 않으면 핫엔드가 손상될 수 있습니다.

이제 노즐을 풀기 전에 가능한 한 많은 재료를 먼저 제거하기 전에 몇 번의 냉간 당김을 수행하는 것이 좋습니다. 노즐을 제거하면 두 가지 옵션이 있습니다. 기계적으로 또는 용제를 사용하여 걸레를 제거하십시오.

용제(ABS, PLA)를 사용하여 노즐 청소

막힘의 원인이 된 필라멘트에 따라 다양한 종류의 용제를 사용하여 노즐에서 막힘을 제거할 수 있습니다. 그러나 먼저 프린터에서 노즐을 완전히 제거해야 합니다. 프린터를 제거하기 전에 프린터를 예열하는 것을 잊지 마십시오.

용제를 사용하여 노즐을 막는 방법:

프린터에서 노즐을 제거하고 다음 용매가 담긴 통이나 용기에 몇 시간 동안 두십시오. PLA용 에틸 아세테이트 및 ABS용 아세톤
다른 필라멘트를 사용 중이라면 어떤 솔벤트가 효과가 있는지 확인하고 노즐을 그 안에 몇 시간 동안 둡니다.
솔벤트에서 노즐을 꺼내고 펜치, 바늘 및 기타 뾰족한 물건을 사용하여 나머지 필라멘트와 먼지 입자를 제거합니다.

노즐을 기계적으로 청소

이것이 아마도 가장 좋은 방법일 수 있지만 히트 건이나 노즐 내부의 플라스틱이 약간 부드러워지는 지점까지 노즐을 심각하게 가열하는 다른 방법, 긴 노즈 플라이어 및 내가 언급한 동일한 바늘이 필요합니다. (일반적으로 프린터와 함께 제공되는 것), 이를 염두에 두십시오.

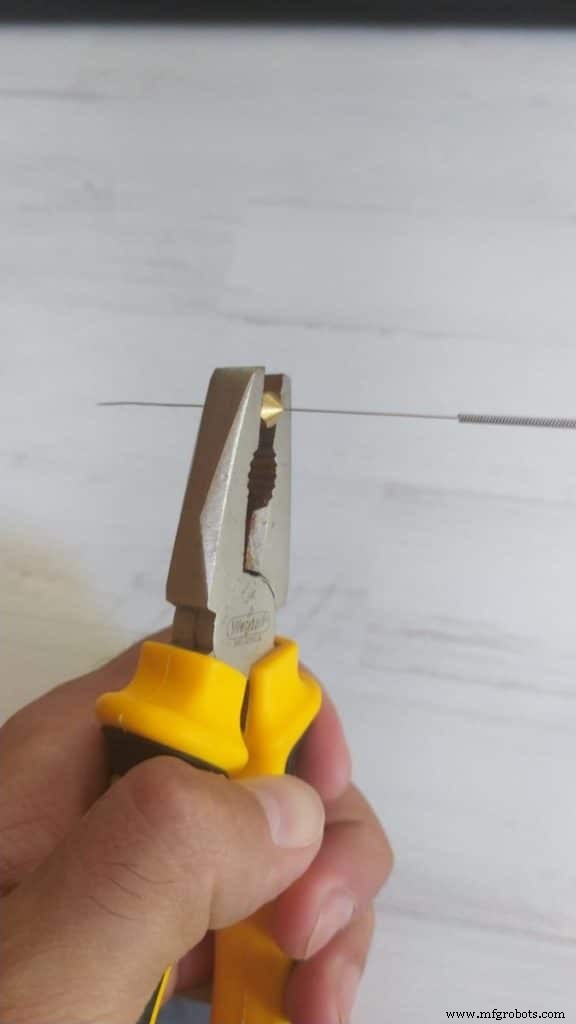

히트 건을 사용하여 노즐을 청소하는 방법:

히트 건을 낮게 설정하고 작업 표면(책상)이 위를 향하도록 놓습니다.
플라이어를 사용하여 가열될 때까지 노즐을 열에 직접 넣습니다.
바늘과 긴 노즈 플라이어를 사용하여 최대한 많은 오염 물질을 제거합니다.

노즐이 이제 깨끗한 것을 볼 수 있을 때까지 이 과정을 진행합니다. (똑바로 살펴보고 구멍이 완벽하게 둥글다는 것을 알 수 있으면 작업이 잘 된 것입니다.)

참고 :단, 경화된 노즐은 과열될 경우 경화 특성을 상실하여 파손될 수 있으므로 주의하십시오.

노즐이 막히는 것을 방지하는 방법

노즐을 청소하는 것은 그리 어렵지 않을 수도 있지만, 노즐을 청소하는 것은 일단 발생하면 처리하는 것보다 훨씬 현명합니다.

다음은 구현하기 정말 쉬운 노즐 막힘을 방지하는 방법에 대한 몇 가지 권장 사항입니다.

프린터를 깨끗한 환경에 유지

먼지와 먼지가 쌓이면 노즐이 막힐 수 있으므로 프린터를 깨끗하고 먼지가 많이 날리지 않는 방에 보관하면 시간이 지남에 따라 먼지가 쌓이는 것을 방지하는 데 도움이 됩니다.

이는 먼지가 필라멘트에 달라붙어 압출기에 의해 노즐로 밀려들어가 모든 먼지 입자가 "익어" 노즐 내부에서 연소되어 시간이 지남에 따라 노즐이 막히기 때문입니다.

물론 이 문제에 대한 해결책이 있으며 거의 무료입니다.

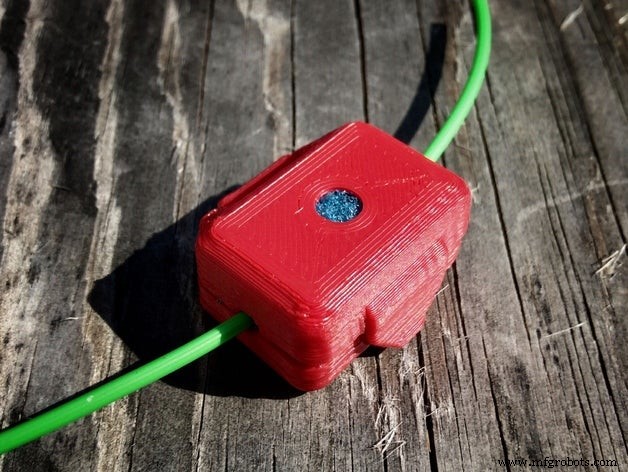

필라멘트 먼지 필터 사용

필라멘트 먼지 필터가 바로 그것입니다. 필라멘트 주위를 돌며 핫엔드나 보우덴 튜브에 들어가기 전에 모든 먼지를 제거하는 필터입니다.

온라인에서 무료로 다운로드하여 인쇄할 수 있는 디자인이 많이 있지만 일반 주방 스펀지 조각을 잘라서 필라멘트를 끼우기만 하면 되므로 그렇게 할 필요조차 없습니다.

이제 압출기가 필라멘트를 잡아당길 때마다 스펀지 조각을 통과해야 하며 모든 먼지와 먼지가 닦아집니다.

고품질 필라멘트 사용

앞서 언급했듯이 모든 필라멘트가 동일하게 만들어지는 것은 아니며 모든 제조업체가 동일한 엄격한 품질 관리를 하는 것도 아니며 일부 필라멘트는 허용 오차가 더 크거나(직경이 필요 이상으로 다양함) 이상한 입자가 들어 있을 수 있습니다. 시간이 지나면 막힐 수 있습니다.

본질적으로, 단순히 저렴하기 때문에 찾을 수 있는 가장 저렴한 필라멘트를 구입하지 마십시오. 구매를 결정하기 전에 리뷰와 의견을 읽으십시오.

제가 일반적으로 사용하는 브랜드는 SUNLU 또는 Hatchbox입니다. 모두 상당히 저렴하고 어느 것에도 문제가 없었습니다.

무한정 예열하지 않음

노즐을 장기간 예열한다는 것은 필라멘트가 노즐 내부에 앉아서 예상보다 훨씬 오래 "조리"된다는 것을 의미하며, 흘러나오기 시작하더라도 시간이 지남에 따라 더 많이 녹기 시작할 것입니다. "열 크리프"에서 발생하는 것과 유사하며 막힘을 일으킵니다.

일반적으로 프린터를 예열하고 원하는 온도에 도달하는 즉시 인쇄를 시작해야 합니다. 30분 동안 예열하면 문제가 발생할 수 있습니다.

결론

필라멘트가 노즐과 방열판에 달라붙기 시작하면 황동 브러시(노즐이 강철로 만들어진 경우 강철)를 사용하여 제거합니다. 노즐을 먼저 예열하는 것을 잊지 마십시오.

이렇게 하면 해당 플라스틱이 인쇄물에 달라붙어 제작판에서 찢어지는 것을 방지할 수 있습니다.

또한 방열판 및 노즐에 실리콘 부트가 없다면 많은 도움이 될 것이므로 반드시 구매하여 설치하세요!

막힌 노즐을 처리하는 경우 실용적인 이유로 먼저 프린터에 연결된 상태에서 노즐을 청소해 볼 수 있으므로 나열된 순서대로 단계를 수행하는 것이 좋습니다.

그래도 안되면 노즐을 예열한 후 나사를 풀고 나머지 과정을 진행하세요.

이 정보가 도움이 되었기를 바랍니다!

좋은 하루 되세요!
