카본 파이버 3D 프린팅: 원리, 장점, 그리고 추천 프린터 총정리

카본 파이버로 3D 프린팅이 가능할까요? 네, 카본 파이버를 사용한 3D 프린팅이 가능합니다! 수년간 카본 파이버 소재는 다양한 구조물 제조에 활용되어 왔습니다.

항공기 날개, 자전거 프레임, 프로펠러 블레이드, 자동차 부품 등 카본 파이버 복합 소재로 제작 가능한 제품군은 매우 광범위합니다. 전통적인 제조 방식에서의 카본 파이버 활용도가 높았던 만큼, 3D 프린팅 업계도 이 소재를 적층 가공 공정에 접목하는 방안을 모색해 왔습니다.

카본 파이버 3D 프린팅이 주목받는 이유는 타 3D 프린팅 필라멘트 소재에서 찾아보기 힘든 높은 강도 대비 중량 비율을 지녔기 때문입니다.

카본 파이버의 수많은 장점 덕분에 많은 3D 프린팅 기업들이 카본 파이버 강화 소재나 이 복합 소재의 고성능 응용을 극대화하는 기술을 제공하고 있습니다.

3D 프린팅에서 카본 파이버 출력은 크게 두 가지 방식으로 이루어집.

1. 섬유 강화 필라멘트(잘게 썬 카본 파이버가 혼합된 필라멘트) 사용
2. 연속 카본 파이버 강화(Continuous Carbon Fiber Reinforcement) 방식

3D 프린팅 카본 파이버, 정말 강할까?

카본 파이버 소재의 가장 잘 알려진 특성은 고강도로, 이는 3D 프린팅 출력물의 높은 안정성을 보장합니다. 잘게 썬 카본 파이버 필라멘트(Chopped Carbon Fiber Filament)는 1mm 미만의 짧은 카본 파이버 세그먼트로 구성됩니다.

카본 파이버 필라멘트는 베이스 소재로 불리는 열가소성 수지와 혼합되어 견고한 복합 필라멘트를 형성합니다. 탄소 원자들의 결합과 미세 자동화된 섬유 배치 공정 덕분에 필라멘트 내부에 필요한 강도가 확보됩니다.

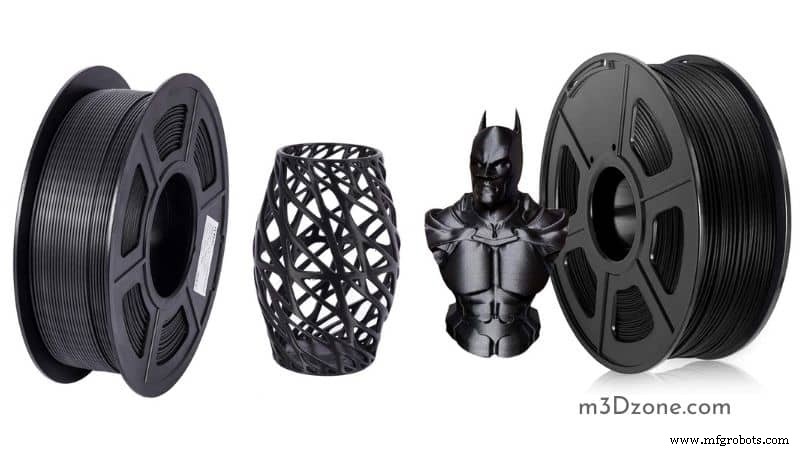

시중에는 카본 파이버가 충전된 다양한 필라멘트가 유통 중입니다. 대표적인 열가소성 필라멘트 베이스로는 ABS, PLA, 나일론, PETG, 폴리카보네이트 등이 있습니다.

카본 파이버 강화 소재(Carbon Fiber Reinforced Materials)

탄소 섬유 강화 폴리머(CFRP)는 폴리머 매트릭스에 탄소 섬유로 보강한 복합 소재로, 독보적인 강도를 자랑합니다. 보강 방식은 연속 섬유 또는 불연속 섬유 형태로 이루어집니다.

강화 카본 파이버는 고가지만, 비강도(단위 무게당 강도) 등 특정 기계적 특성이 가장 우수합니다.

카본 파이버 강화 필라멘트(Carbon Fiber Reinforced Filaments)

카본 파이버 강화 필라멘트는 매우 높은 강도를 지닙니다. 이는 필라멘트에 비교할 수 없는 강도와 강성을 부여하며, 전체 중량을 줄여줘 경량 출력물이나 최종 사용 부품 제작에 이상적입니다.

연속 카본 파이버 강화(Continuous Carbon Fiber Reinforcement)

카본 파이버 강화 필라멘트는 일반 소재나 보강되지 않은 카본 파이버보다 월등히 강합니다. 하지만 더 강한 필라멘트를 얻기 위해 '카본 파이버 강화' 기법이 추가로 적용되기도 합니다.

카본 파이버를 자르지 않고 연속적으로 사용하면 본래 강도의 대부분을 유지할 수 있어, 연속 카본 파이버 3D 프린팅은 알루미늄을 절반 무게로 대체할 만큼 강력합니다.

나일론 카본 파이버(Nylon Carbon Fibers)

나일론 카본 파이버는 카본 파이버 3D 프린팅 업계에서 매우 인기 있는 복합 소재입니다. 기술 소재 출력에 적합한 우수한 특성을 본래 갖추고 있으며, 높은 강도와 내열성 덕분에 많은 3D 프린팅 애호가들이 선호합니다.

나일론의 내구성이 카본 파이버 본연의 취성을 보완해 줍니다. 단점은 흡습성으로, 나일론 카본 파이버 스풀 보관 시 습도 관리가 필수적입니다.

ABS 카본 파이버(ABS Carbon Fiber)

사출 성형 소비재에 널리 쓰이는 소재입니다. 견고한 베이스 폴리머로서 출력물에 우수한 표면 마감을 제공해 프로토타입과 최종 사용 부품 모두에 적합합니다.

단점은 고가의 3D 프린터에만 탑재된 가열 빌드 챔버가 필요하다는 점입니다.

PETG 카본 파이버(PETG Carbon Fiber)

가장 널리 쓰이는 카본 파이버 강화 소재 중 하나입니다. 내화학성과 내습성이 뛰어나 이러한 환경에서의 응용에 적합한 복합 폴리머입니다.

어떤 3D 프린터가 카본 파이버를 출력할 수 있을까?

시중의 모든 프린터가 카본 파이버 소재를 출력할 수 있는 것은 아닙니다. 더 나은 결과를 위해 카본 파이버 전용 3D 프린터가 필요할 수 있습니다.

모든 프린터가 3D 카본 파이버 필라멘트를 출력할 수 있는 것은 아닙니다. 이 소재는 약 200°C의 높은 압출 온도를 요구하며, 마모성이 강해 브라스 노즐을 손상시킬 수 있습니다.

카본 파이버 3D 프린터 대표 모델

• Delta WASP 2040 Industrial X

  이탈리아 WASP사 제품으로 카본 파이버 복합 소재를 포함한 다양한 소재 출력이 가능합니다. 연속 섬유 복합 소재 활용에 유리한 듀얼 기어 필라멘트 드라이버를 탑재했습니다.

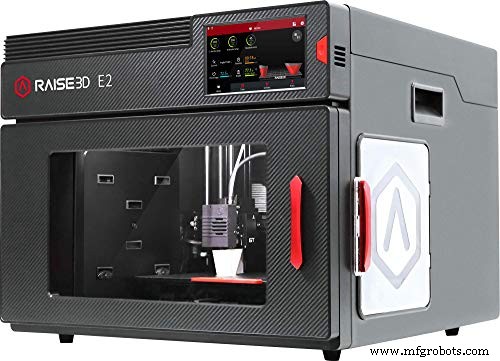

• Raise3D E2 CF & Pro2 Plus

  독립형 듀얼 익스트루더를 탑재했으며 카본 파이버 필라멘트 사용이 가능합니다. 최대 300°C까지 도달하는 경화 강철 노즐을 장착했습니다.

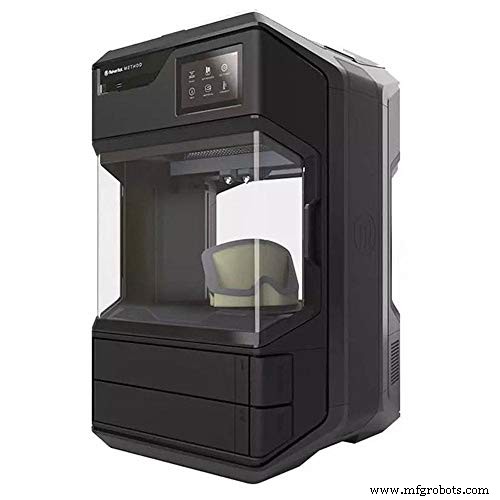

• MakerBot METHOD Carbon Fiber Editions

  금속 부품 교체 시장을 겨냥한 모델로, 고강도·내열성을 최적화한 강화 나일론을 사용합니다. 마모성 소재 대응이 가능한 복합 익스트루더를 탑재했습니다.



  경화 금속 드라이브 기어와 교체 가능한 경화 강철 노즐로 카본 파이버 3D 프린팅의 높은 노즐 온도에도 대응합니다.

• Fusion 3 F410

  카본 복합 소재 출력에 탁월합니다. 합리적 가격에 최대 노즐 온도 300°C를 지원해 대부분의 강화 카본 파이버 소재와 호환되며, 많은 3D 프린터 사용자들이 선호하는 모델입니다.

카본 파이버 출력 방법은?

카본 파이버 필라멘트는 베이스 소재에 미세한 카본 파이버를 주입해 소재 물성을 향상시킨 것입니다. 섬유의 강도가 필라멘트에 그대로 전달되어 높은 강성과 경도를 가지며, 출력 부품을 경량화하고 냉각 시 수축을 억제해 치수 안정성을 보장합니다.

카본 파이버 출력 설정

출력 전 베이스 소재의 표준 설정을 참고해 온도, 베드 접착, 압출량, 출력 속도 등을 설정합니다. 카본 파이버 소재는 첨가된 섬유로 인해 압출 중 막힘이 발생하기 쉬우므로, 손상 위험을 견딜 수 있는 경화 노즐 등 특수 하드웨어가 필요합니다.

카본 파이버 3D 프린터 가격은?

카본 파이버 프린터는 전반적으로 가격대가 합리적입니다. 이는 카본 파이버 기술을 활용하는 3D 프린팅 사용자들에게 반가운 소식입니다.

다음은 주요 카본 파이버 3D 프린터의 기술 방식과 가격(미국 달러 기준)입니다.

• Delta WASP 2040: FDM 방식, $4,750
• Raise3D E2 CF & Pro2 Plus: FDM 방식, $4,999
• MakerBot Method Carbon Fiber Edition: FDM 방식, $4,999
• Fusion3 F410: FDM 방식, $5,000
• XYZ Printing PartPro300X: FDM 방식, $5,500
• Ultimaker S5: FDM 방식, $5,995
• Stratasys F120: FDM 방식, $12,000
• Raboze XTREME: FDM 방식, $10,000

카본 파이버 필라멘트란?

카본 파이버 필라멘트는 미세한 카본 파이버를 폴리머 베이스에 주입해 만든 복합 소재입니다. 금속 주입 필라멘트와 외관이 비슷하지만, 금속 입자 대신 섬유 조각이 들어 있습니다.

폴리머 베이스는 ABS, PLA, 나일론, PETG 등 대중적인 3D 프린팅 필라멘트 소재가 사용됩니다. 카본 파이버 필라멘트에는 지름 약 0.01mm의 짧은 입자가 포함되어 강도를 높이고 취성을 개선합니다.

미세 입자 주입으로 인한 강도 향상은 냉각 시 뒤틀림과 수축을 방지하는 우수한 치수 안정성을 제공합니다.

장점(Pros)

• 강도와 강성 대폭 향상
• 우수한 치수 안정성
• 양호한 표면 마감
• 경량 출력물 제작 가능

단점(Cons)

• 뒤틀림과 수축 발생 가능
• 마모성 필라멘트로 브라스 노즐 마모

카본 파이버 전용 프린터가 꼭 필요할까?

카본 파이버 필라멘트 3D 프린팅은 나일론 등 베이스 폴리머만 쓰는 기존 프린팅과 차이가 있습니다. 카본 파이버 필라멘트는 일반 필라멘트보다 강성이 높고 무광 표면 질감을 가집니다.

따라서 일반 3D 프린터에 기본 장착되지 않은 경화 노즐이 필요할 수 있습니다.

연속 카본 파이버 프린팅은 용융된 베이스 폴리머가 압출될 때 연속 카본 파이버 필라멘트를 공급하는 방식입니다. 이를 구현할 수 있는 전용 프린터를 사용하는 것이 정석입니다.

목적은 출력 과정에서 카본 파이버가 부품을 직접 보강해 부품 강도를 높이는 데 있습니다.

카본 파이버 필라멘트는 어떻게 만들어지나?

카본 파이버 필라멘트는 다양한 베이스 폴리머 필라멘트에 미세한 카본 파이버를 주입해 만듭니다.

카본 파이버는 탄소 원자가 결정 구조로 결합된 형태로, 원자 층이 압축되어 매우 높은 인장 강도를 갖는 결합을 형성합니다. 이 결정 배열 덕분에 카본 파이버는 탁월한 강도-부피 비율을 가지며 다양한 용도로 가공됩니다.

결론

이 글에서는 3D 프린팅 카본 파이버의 전반적인 개념을 알기 쉽게 풀어냈습니다. 카본 파이버 필라멘트의 장단점, 호환되는 3D 프린터 종류 등 다양한 개념을 정의하고 설명하는 심층 가이드 역할을 합니다.

이제 카본 파이버 필라멘트의 장단점과 잘 작동하는 3D 프린터 유형에 대해 충분히 이해하셨을 것입니다. 표준 플라스틱 필라멘트보다 더 견고한 결과물을 제공하는 이 기술은, 프린터 가격도 합리적이어서 도입을 고려해 볼 만한 매력적인 선택지입니다.
