바이폴라 접합 트랜지스터(BJT)는 아날로그·디지털 전자공학 초석. 회로 기호 단순하면서 고도로 정보적.

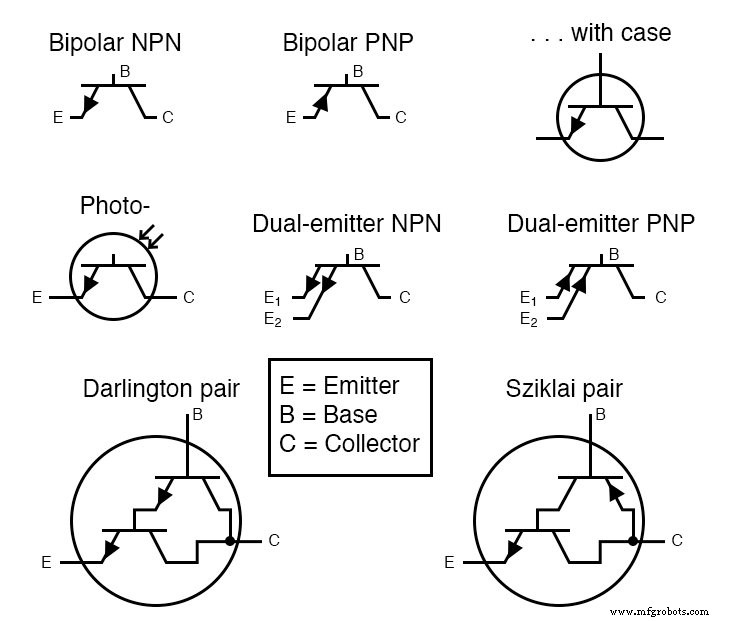

두 주요 패밀리: NPN과 PNP. 각 기호는 에미터 다리 화살표 방향만 다름—관전류 흐름 방향 표시.
대형 회로도, 특히 IC 설계 시 일부 교과서 기호에 있는 외곽 원 생략 흔함. 원 제거하면 다중 에미터나 듀얼 에미터 구성 같은 추가 기능 표현 시 다이어그램 어수선해짐 방지.
이 관행은 IC 블록 다이어그램에서 공간 절약되고 트랜지스터 개별 핀 레이아웃보다 기능적 역할 초점 맞출 때 흔함.
BJT 심화 학습은 아래 워크시트 참조:
