E3.series에서 트위스티드 페어 및 실드 케이블 구성 자동화하기

연결 및 와이어 정의

프로젝트 시트에 커넥터를 추가하고 연결 및 와이어를 생성합니다. 컴포넌트를 라이브러리에서 드래그해 놓고 멀티 연결 명령으로 동시에 연결합니다.

세 개의 연결에 와이어를 삽입합니다. 기본 와이어 정의:

기본 와이어 삽입 옵션으로 마우스 드래그만으로 모든 연결에 와이어를 빠르게 추가할 수 있습니다.

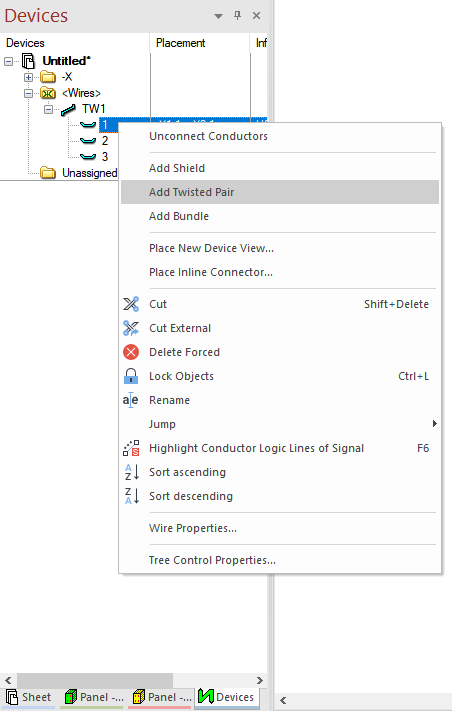

장치 창에서 원하는 와이어를 마우스 오른쪽 버튼으로 클릭하고 트위스티드 페어 또는 실드를 선택합니다.

전기 속성(S 키)에서 배치 - 번들 심볼로 이동해 연결선 위치 수정 후 번들 심볼 크기 자동 조정 옵션을 활성화합니다. 이제 심볼이 장치 이동을 따라갑니다.

자세한 내용은 전체 동영상을 통해 확인하실 수 있습니다. 유튜브 채널을 구독하면 더 많은 기술 영상을 받아보실 수 있습니다.
