원심 펌프 최적 정렬을 위한 3가지 검증된 방법

한 폐수처리장 운영자가 Crane Engineering에 연락을 해왔습니다. 리프트 스테이션의 같은 원심 펌프 베어링을 반복해서 교체하고 있다는 것이었습니다. 담당 계정 매니저가 현장 방문했을 때, 펌프를 보기도 전에 리프트 스테이션 밖에서 베어링 갈리는 소리가 들릴 정도였습니다.

간단한 점검으로 펌프와 모터의 정렬 불량이 과도한 소음과 조기 베어링 마모의 원인임이 밝혀졌습니다.

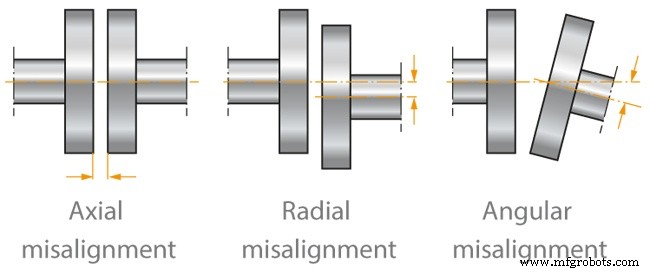

회전 기계 손상의 최대 50%가 정렬 불량과 직접 관련이 있습니다. 기계 진동, 베어링 손상, 조기 씰 마모, 커플링 손상 등은 설치 시 펌프가 제대로 정렬되지 않았을 때 겪는 문제들입니다. 정렬 불량 펌프는 정상 정렬 펌프보다 최대 15% 더 많은 에너지를 소모할 수도 있습니다.

펌프 정렬에 쓰이는 3가지 일반적인 도구와 방법이 있습니다. 각각의 장단점을 살펴보겠습니다:

직선 자(Straight Edge) 방식

펌프와 모터 커플링에 직선 자를 대고 육안으로 정렬 여부를 확인하는 방식입니다.

• 장점
  • 빠르고 쉽게 수행 가능
• 단점
  • 부정확함이 심각함. 오늘날의 고성능 기계와 가동률 기대치에는 더 정확한 측정이 필요함.

역 다이얼 인디케이터(Reverse Dial Indicator) 방식

두 개의 인디케이터로 반경 방향 런아웃과 각도를 측정합니다. 측정된 값을 수식에 대입하여 적절한 심(shim) 두께를 계산합니다.

• 장점
  • 직선 자 방식보다 훨씬 정확함
• 단점
  • 시간이 많이 걸리고 번거로움
  • 높은 기술 숙련도 필요
  • 측정 오류 발생 가능

레이저 정렬(Laser Alignment) 방식

레이저를 이용해 상대적인 샤프트 위치를 측정하고, 컴퓨터가 조정 권장 사항을 제시합니다.

• 장점
  • 가장 정확한 방법 (0.0001인치 단위)
  • 익숙해지면 펌프/모터 정렬을 빠르게 수행 가능
• 단점
  • 비용 - 세 방법 중 단연 가장 비쌈
  • 초기 설정 시 다소 복잡함

해당 폐수처리장 운영자는 이 펌프를 Crane Engineering 서비스팀에게 의뢰해 레이저 정렬을 수행했고, 베어링 소음이 빠르게 사라졌습니다. 이제 모든 펌프 시운전 전 정확한 정렬을 필수로 하고 있습니다.

펌프에서 소음이 나나요? 문의 주세요! 위스콘신 및 어퍼 미시간 지역의 기업과 지자체에 기술 지원을 제공합니다.
