원심 펌프 엔지니어가 알아야 할 패킹 설치 핵심 용어

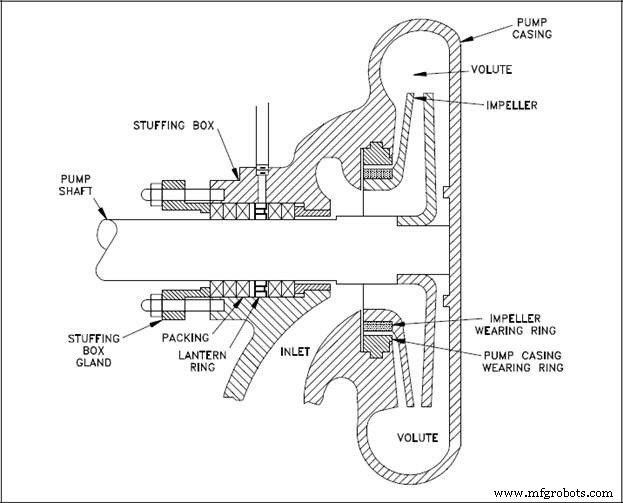

랜턴 링, 패킹 글랜드, 스터핑 박스… 이 부품들을 원심 펌프에서 찾아내고 각각의 용도를 정확히 설명할 수 있나요? 원심 펌프에는 유체 공정 시스템을 처음 접하는 사람에게 생소한 이름의 부품이 많습니다. 저는 Crane Engineering 서비스 센터를 방문해 원심 펌프 패킹 관련 필수 부품들에 대해 배웠습니다.

베이스 링 (스터핑 박스 부싱)

펌프에 패킹을 할 때, 베이스 링 또는 스터핑 박스 부싱은 스터핑 박스 바닥에 가장 먼저 설치되는 부품입니다. 이 부싱의 목적은 패킹이 스터핑 박스 바닥으로 밀려 나가는 것을 방지하는 것입니다.

샤프트 슬리브

샤프트 슬리브는 샤프트를 패킹 마모로부터 보호하는 중공 금속 튜브입니다. 패킹 용도에서는 일반적으로 긴 수명을 위해 경금속 코팅이 되어 있습니다.

패킹

패킹은 다양한 크기와 종류가 있습니다. 패킹 선정은 용도에 따라 결정됩니다. 마모성, 고온, 위생, 부식성 용도별로 다른 패킹이 존재합니다. 패킹은 초기 비용이 낮지만, 메커니컬 씰보다 더 많은 정비가 필요하고 제품 손실이 커 시간이 지날수록 비용이 더 들 수 있습니다. 패킹과 메커니컬 씰의 기본 차이점을 설명한 다른 블로그 글도 참고하세요. 여러 개의 패킹 링을 스터핑 박스에 설치하며 랜턴 링을 다른 위치에 배치합니다. 정확한 방향은 O&M 매뉴얼을 참조하세요.

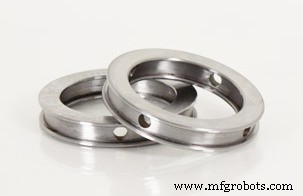

랜턴 링

"씰 케이지" 또는 "워터 씰 링"이라고도 불리는 랜턴 링은 외부 윤활이 필요할 때 사용됩니다. 일반적으로 PTFE나 청동 재질로 만들어지며 분할형인 경우가 많습니다. 랜턴 링 측면에는 여러 개의 구멍이 있어 윤활을 돕습니다. 패킹은 냉각과 부식성 화학물질 및 마모성 입자 세척을 위해 윤활이 필요합니다. 펌핑 유체가 오염되었거나 매우 마모성이 강한 경우 외부에서 랜턴 링으로 플러싱하는 것이 필수적일 수 있습니다.

패킹 글랜드

이 부품은 패킹이 스터핑 박스에 설치된 후 마지막으로 장착됩니다. 패킹 글랜드는 패킹을 스터핑 박스 내부에 고정하는 역할을 합니다. 절대 과도하게 조이지 마세요! 운영자들이 패킹 누출을 막으려 패킹 글랜드를 과도하게 조이는 경우가 많습니다. 하지만 패킹은 씰 부위 윤활을 위해 약간의 누출을 허용하도록 설계되어 있습니다. 이에 대한 자세한 내용은 펌프가 과도한 동력을 소모하는 이유를 설명한 블로그 글을 참고하세요.

너무 꽉 조인 패킹 글랜드는 펌프가 더 많은 동력을 소모하게 만듭니다. 패킹이 압축되면 샤프트 슬리브를 단단히 감싸 샤프트에 추가 드래그를 일으키기 때문입니다.

각종 원심 펌프 부품의 명칭과 기능을 아는 것은 올바른 펌프 정비와 운전에 필수적입니다. 자신과 팀원들이 모든 구성요소에 대해 학습할 시간을 가지면 정비 다운타임을 줄이고 펌프를 효율적으로 운전할 수 있습니다.
