국가별 표준 차이로 ER 콜렛, TG 콜렛, SYOZ/EOC/RDO 콜렛, DA 콜렛, SK 콜렛, C 타입, K 타입 등 다양한 콜렛이 존재합니다. 일부 모델은 외관이 비슷해 교체 시 혼란을 줍니다. RicoCNC가 콜렛 식별 가이드를 제공합니다.

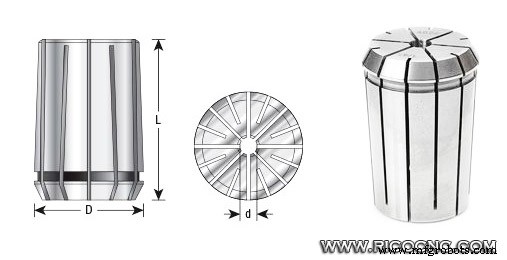

ER, TG, SYOZ/EOC/RDO, DA, SK 콜렛은 모두 고유한 치수를 가집니다. 브랜드 마크가 지워졌더라도 형상을 살피고 길이(L)와 깊이(D)를 정확히 측정하면 종류와 크기를 판별할 수 있습니다. 아래 가이드를 참고해 올바른 교체용 콜렛을 선택하세요.
| 모델 | L (길이) | D (깊이) |
|---|---|---|
| ER 8 | 13mm (0.51") | 8.5mm (0.33") |
| ER 11 | 18mm (0.708") | 11.5mm (0.45") |
| ER 16 | 27.5mm (1.08") | 17mm (0.67") |
| ER 20 | 31.5mm (1.24") | 21mm (0.83") |
| ER 25 | 34mm (1.34") | 26mm (1.02") |
| ER 32 | 40mm (1.57") | 33mm (1.3") |
| ER 40 | 46mm (1.81") | 41mm (1.61") |
| ER 50 | 60mm (2.36") | 52mm (2.05") |
| 모델 | L (길이) | A (직경) |
|---|---|---|
| TG 75 | 47mm (1.85") | 27mm (1.06") |
| TG 100 | 60mm (2.36") | 35mm (1.38") |
| TG 150 | 76mm (3") | 51mm (2") |
| 모델 | L (길이) | D (깊이) |
|---|---|---|
| EOC 8 | 26mm (1.026") | 14.4mm (0.567") |
| SYOZ 20 / RDO 20 / 407E / EOC 12 | 34mm (1.34") | 20mm (0.78") |
| SYOZ 25 / RDO 35 / 462E | 52mm (2.06") | 35mm (1.38") |
| EOC 32 | 60mm (2.36") | 43.7mm (1.72") |
| 모델 | L (길이) | A (직경) |
|---|---|---|
| DA 180 | 1.625" | 1.035" |
| DA 100 | 1.438" | 0.769" |
| DA 200 | 1.188" | 0.531" |
| DA 300 | 1.000" | 0.375" |
CNC 예비 부품, 툴링, CNC 머신이 필요하시면 RicoCNC에 문의하세요.
