표면 조도 및 표면 거칠기 차트를 이해하는 방법

새로운 제품을 출시할 계획입니까, 아니면 제조 및 조립하려는 다른 부품 디자인이 있습니까?

부품의 표면 거칠기는 제품의 내구성과 성능에 중요한 역할을 합니다. 예를 들어, 거친 표면은 일반적으로 높은 마찰 수준을 경험하므로 매끄러운 표면보다 마모되기 쉽습니다.

그러나 때로는 거친 표면이 바람직합니다. 특정 응용 분야에는 코팅 및 페인팅을 위한 접착력을 촉진하는 거칠기 수준의 부품이 필요합니다. 또한 다양한 제조 공정에 따라 다양한 유형의 표면 마감이 생성됩니다.

부품에 대한 이상적인 표면 마감 및 제조 방법에 대해 정보에 입각한 결정을 내리려면 먼저 제조 시 표면 거칠기 차트를 이해해야 합니다. 여기에서는 표면 마감 및 거칠기와 측정 방법에 대해 알아야 할 모든 내용을 설명합니다.

표면 마감이란 무엇입니까?

표면 마감을 더 잘 이해하기 위해 그림 1에 표시된 일반적인 가공 부품의 간단한 그림을 살펴보겠습니다. 표면 마감은 단순히 표면(또는 부품)의 전체 질감을 설명하며 다음과 같은 특징이 있습니다.

1. 레이
2. 파동
3. 표면 거칠기

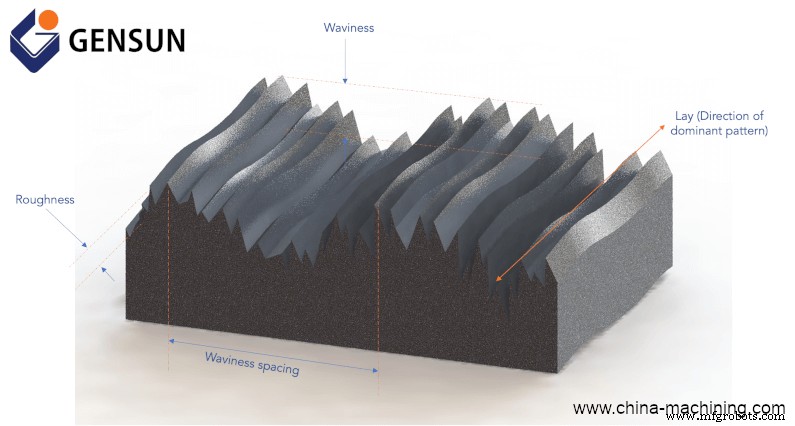

그림 1:표면 마감을 보여주는 가공 부품

레이는 표면의 지배적인 패턴과 해당 패턴의 방향을 나타냅니다. 예를 들어, 레이 패턴은 수직, 수평, 원형, 수직 또는 크로스해칭일 수 있습니다. 그것은 모두 부품을 만드는 데 사용된 제조 방법에 따라 다릅니다.

그림 2:다양한 유형의 레이 패턴

표면 거칠기는 부품 표면의 전체 간격 불규칙성을 측정한 것입니다. 이것이 엔지니어와 기계공이 표면 마감에 대해 이야기할 때 의미하는 것입니다. 표면 거칠기 수치가 낮을수록 표면의 요철이 적습니다.

파상도는 공칭 모양에서 표면의 더 넓은 간격의 편차를 측정합니다. 표면 거칠기보다 더 긴 간격으로 주기적으로 나타나는 고르지 않은 표면을 나타냅니다. 일반적으로 가열 및 냉각 작업으로 인한 채터 및 처짐 또는 뒤틀림으로 인한 가공 결함으로 인해 발생합니다.

표면 거칠기는 어떻게 측정합니까?

그림 3은 표면이 불규칙한 일반적인 가공 부품의 단면을 나타냅니다. 이 부품의 표면 거칠기를 측정하려면 부품 길이를 따라 거칠기 피크의 높이를 측정해야 합니다. 표면 거칠기를 측정하기 위한 품질 관리 장치는 여러 가지가 있지만 일반적으로 일류 기계 공장에서는 표면 거칠기 측정기를 사용합니다.

그림 3:표면이 불규칙한 부품의 단면

표면 거칠기 측정기는 레이 패턴에 수직인 방향으로 일정한 속도로 대상 표면을 가로질러 움직이는 스타일러스(또는 고해상도 프로브)를 특징으로 합니다. 특수 전기 시스템을 통해 미터는 전기 신호를 획득(및 증폭)하여 보다 확대된 수직 배율을 생성합니다. 선택한 국가 표준에 따라 이 측정기는 다음 세 가지 지표 중 하나를 사용하여 표면 거칠기를 평가합니다.

1. 평균 거칠기 Ra
2. 평균 불균일 높이 Rz
3. RMS 거칠기

그림 4:표면 거칠기 측정기

그림 5:스타일러스와 공작물의 확대도를 보여주는 표면 거칠기 측정기

평균 거칠기 , 중심선 평균이라고도 하며 표면을 가로질러 측정된 모든 표면 높이의 산술 평균입니다. 그것은 지금까지 가장 일반적으로 사용되는 표면 거칠기 표시기입니다. 그러나 서로 다른 표면 거칠기 프로파일은 동일한 Ra를 가질 수 있지만 다르게 수행할 수 있습니다. 따라서 이러한 차이를 구별하기 위해 더 많은 표면 거칠기 매개변수를 결정해야 할 수도 있습니다.

평균 불균일 높이 (또는 평균 거칠기 Rz)는 5개의 샘플링 길이 내에서 가장 큰 5개의 "피크 대 골" 차이의 평균을 계산하여 표면 거칠기를 평가합니다. 유럽과 아시아에서 더 일반적으로 사용되는 지표입니다.

RMS 거칠기 표면의 모든 봉우리와 골짜기의 평균 제곱근을 측정합니다. RMS 거칠기 표시기는 Rz 거칠기보다 더 많은 점을 사용하므로 Rz보다 정확합니다. Ra를 계산하지 않으려면 일반적으로 좋은 옵션입니다.

표면 마무리 차트:표면 거칠기 표시기 변환

표 1은 Ra, Rz 및 RMS 거칠기 표시기에 대한 표면 거칠기 변환 차트를 나열합니다.
