아날로그 & IP PTZ 카메라 DVR/NVR 배선 설치 가이드

아날로그 및 PoE IP PTZ 카메라 종류와 DVR/NVR 배선 연결

이전 글에서 아날로그/IP 카메라의 기본 배선을 다뤘습니다. 이번에는 PTZ 카메라의 배선 설치를 심층적으로 설명합니다.

PTZ 카메라란?

PTZ Camera = PAN(좌우 회전) - TILT(상하 회전) - ZOOM(줌) 카메라의 약자입니다. DVR/NVR 시스템이나 조이스틱 컨트롤러로 자동/수동 제어 가능하며, 최신 시스템에서는 인터넷을 통해 PC/모바일로 원격 제어/모니터링이 가능합니다.

내부에 스테퍼 모터(Stepper Motor)를 사용하여 정밀한 단계별 이동을 구현하며, 최신 IP PTZ 카메라는 팬 360°, 틸트 180°, 줌 112°(광학 줌 3x~30x, 화질 저하 없음)까지 지원합니다.

PTZ 카메라 작동 원리

• PAN (팬): 수평 360° 회전으로 광역 감시
• TILT (틸트): 수직 180° 회전으로 수직 영역 커버
• ZOOM (줌): 렌즈 초점 거리 변경으로 광학 줌(3x~30x) 구현. 과도한 디지털 줌은 화질 저하 유발하므로 권장하지 않음

PTZ 카메라 4가지 주요 타입

1. 아날로그 PTZ 카메라
2. IP PTZ 카메라 (PoE 지원)
3. HD-CVI 카메라
4. ePTZ / VPTZ 카메라 (가상 PTZ)

아날로그 PTZ 카메라

• 전송 거리: 영상 최대 300m(1000ft), 하지만 전압 강하로 전원/RS-485 실질 45m(150ft) 제한
• 전압 강하 해결: 카메라 별도 전원 공급 또는 고용량 파워 서플라이 사용 (45m 초과 시 1A 카메라에 3A 공급 등, 권장하진 않음)
• 영상: BNC 케이블 → DVR
• 전원: 별도 DC 12V 전원 케이블 필요
• 제어: RS-485 케이블 → DVR 또는 조이스틱 PTZ 컨트롤러

IP PTZ 카메라 (PoE)

• 전송 거리: 네트워크 표준 제한으로 100m(300ft)
• 단일 Cat5e/Cat6 케이블로 PoE(Power over Ethernet) 통해 전원 + 영상 동시 전송
• 별도 전원 공급 불필요. NVR PoE 포트 또는 PoE 인젝터/스위치 직결
• 거리 연장 시: PoE 인젝터/익스텐더로 100m 추가 연장 가능
• 선택적 조이스틱 컨트롤러: 라우터 스위치 → RJ45 → NVR 경유 연결

HD-CVI 카메라

HD-CVI (High Definition Composite Video Interface): 단일 동축 케이블로 제어 신호 + 오디오 + HD 영상(1920×1080, 2MP, 1080p) 동시 전송. 아날로그 대비 해상도 450% 향상. 송신기-수신기 간 최대 전송 거리 우수.

ePTZ / VPTZ 카메라 (Virtual PTZ)

• 물리적 카메라 움직임 없이 소프트웨어적으로 이미지 크롭/확대하여 팬/틸트/줌 구현
• 360° 커버 가능하나 디지털 줌 시 화질 크게 저하 (픽셀 확대)
• "디지털 줌"으로도 불림. DVR/NVR에 녹화 후 사후 분석용으로 적합

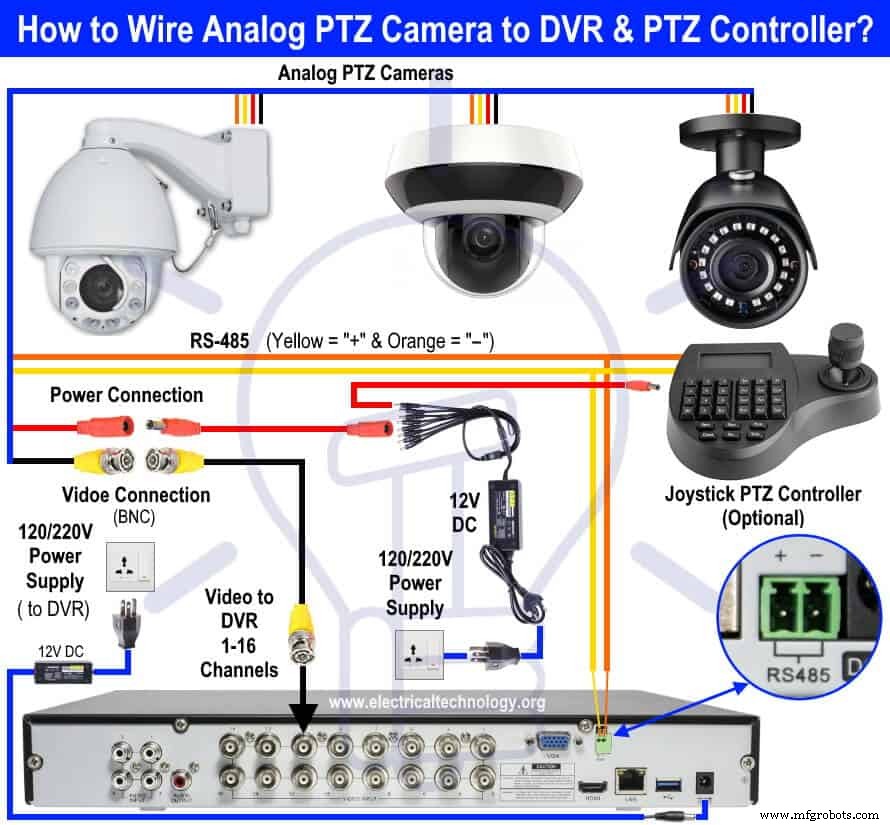

아날로그 PTZ 카메라 → DVR 배선도

BNC 케이블(영상), RS-485 케이블(제어), 별도 12V DC 전원 필요.

• RJ-45 케이블 활용 시: 황색=485+(양), 주황색=485-(음) / 또는 적색=485+, 흑색=485- / 청색/녹색 조합도 사용됨

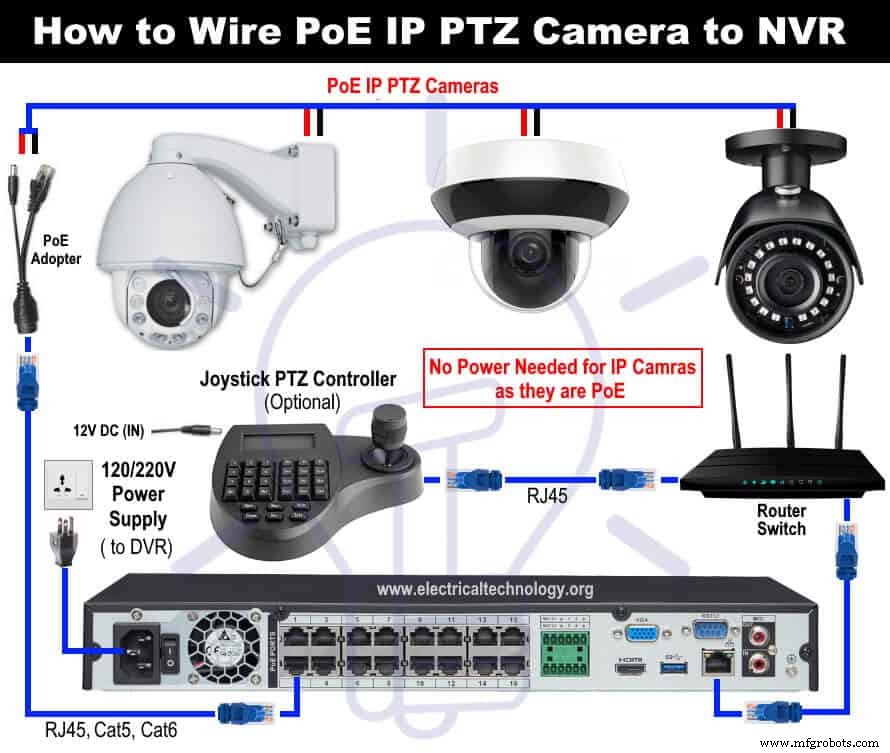

PoE IP PTZ 카메라 → NVR 배선도

단일 Cat5e/Cat6 케이블로 PoE 어댑터/스위치 경유 NVR 직결. 별도 DC 전원 불필요.

• IP 카메라 피그테일 → PoE 어댑터 → RJ45/Cat5e/Cat6 → NVR PoE 포트
• 옵션 PTZ 컨트롤러: 라우터 스위치 → RJ45 → NVR 추가 포트

핵심 요약 비교표
