부저 회로:쉬운 설계를 만들고 향상시키는 방법

많은 엔지니어링 프로젝트를 처리하는 과정에서 부저를 접했을 수 있습니다. 그러나 부저 회로에 대해 전혀 모른다고 해도 걱정하지 마세요. 올바른 위치에 있습니다.

부저 회로

부저는 사용자와 장치 간에 오디오 정보를 전송하는 가장 일반적인 방법 중 하나입니다. 그러나 부저 회로의 설계 과정은 까다로울 수 있습니다. 디자인은 단순한 것부터 매우 복잡한 것까지 다양합니다.

이 기사에서는 부저의 설계 프로세스와 전자 프로젝트를 시작하는 데 필요한 모든 것에 대해 설명합니다.

준비 되었나요? 배워봅시다!

1. 부저 회로의 작동 원리

부저는 오디오 신호를 소리 신호로 변환할 수 있는 사운드 장치입니다. 부저는 직류(DC)로 구동되는 단순한 회로와 비슷합니다. 또한 알람, 프린터, 컴퓨터 및 차임 소리를 생성하는 기타 전자 제품과 같은 다양한 응용 프로그램에 사용할 수 있습니다.

또한 부저는 전자기 부저와 압전 부저의 두 가지 주요 유형이 있습니다. 따라서 부저 회로의 작동 원리를 설명하기 위해 두 가지 유형에 대해 별도로 설명하겠습니다.

1.1 압전 부저 회로의 작동 원리

압전 부저는 압전 효과가 있는 세라믹을 사용하여 펄스를 생성합니다. 이 펄스는 금속판의 진동을 사용하여 부저음을 생성하는 전류를 생성합니다.

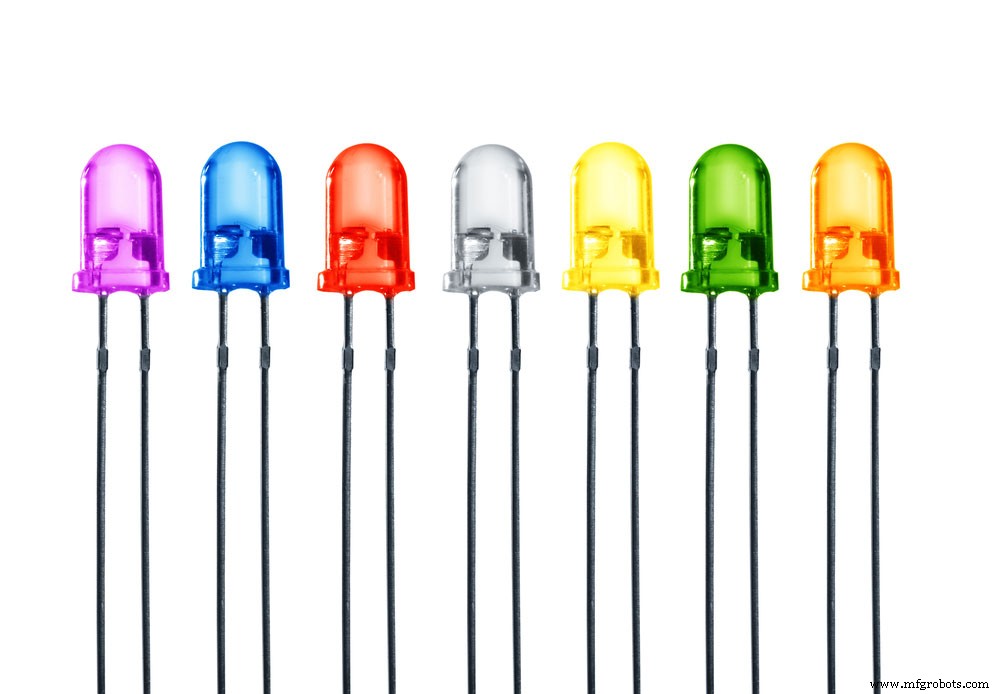

이 부저의 주요 구성 요소는 공진 상자, 압전판, 하우징 및 임피던스 정합기입니다. 또한, 빛을 방출하는 다이오드가 있는 압전 부저를 찾을 수도 있습니다.

또한 다중 공진기 구성 요소는 트랜지스터 또는 IC(집적 회로)와 함께 작동합니다. 따라서 일반적으로 1.5~2.5 DC 전압인 이 회로의 전원을 켜면 발진이 발생합니다. 결과적으로 다중 공진기는 1.5~2.5kHz의 오디오 신호를 출력으로 생성합니다. 이 시점에서 임피던스 정합기가 작동하게 됩니다.

즉, 정합기는 압전판을 움직여 소리 신호를 생성합니다. 또한 제조업체는 납 마그네슘 니오베이트 또는 지르코네이트 티타네이트 압전 세라믹으로 대부분의 압전판을 생산합니다. 또한 은 전극이 세라믹의 양면을 둘러싸고 있습니다.

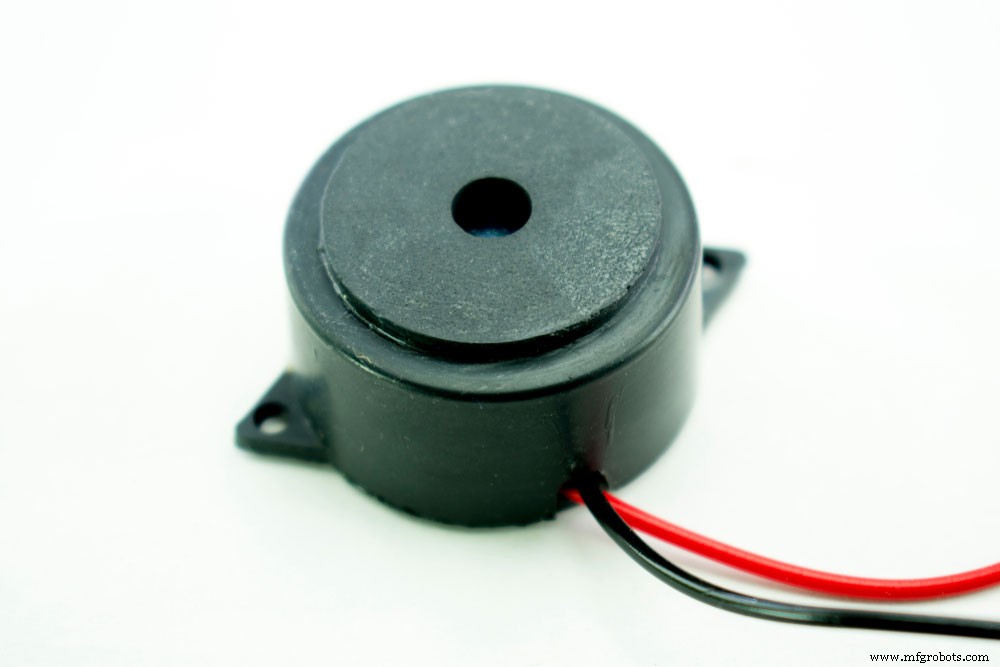

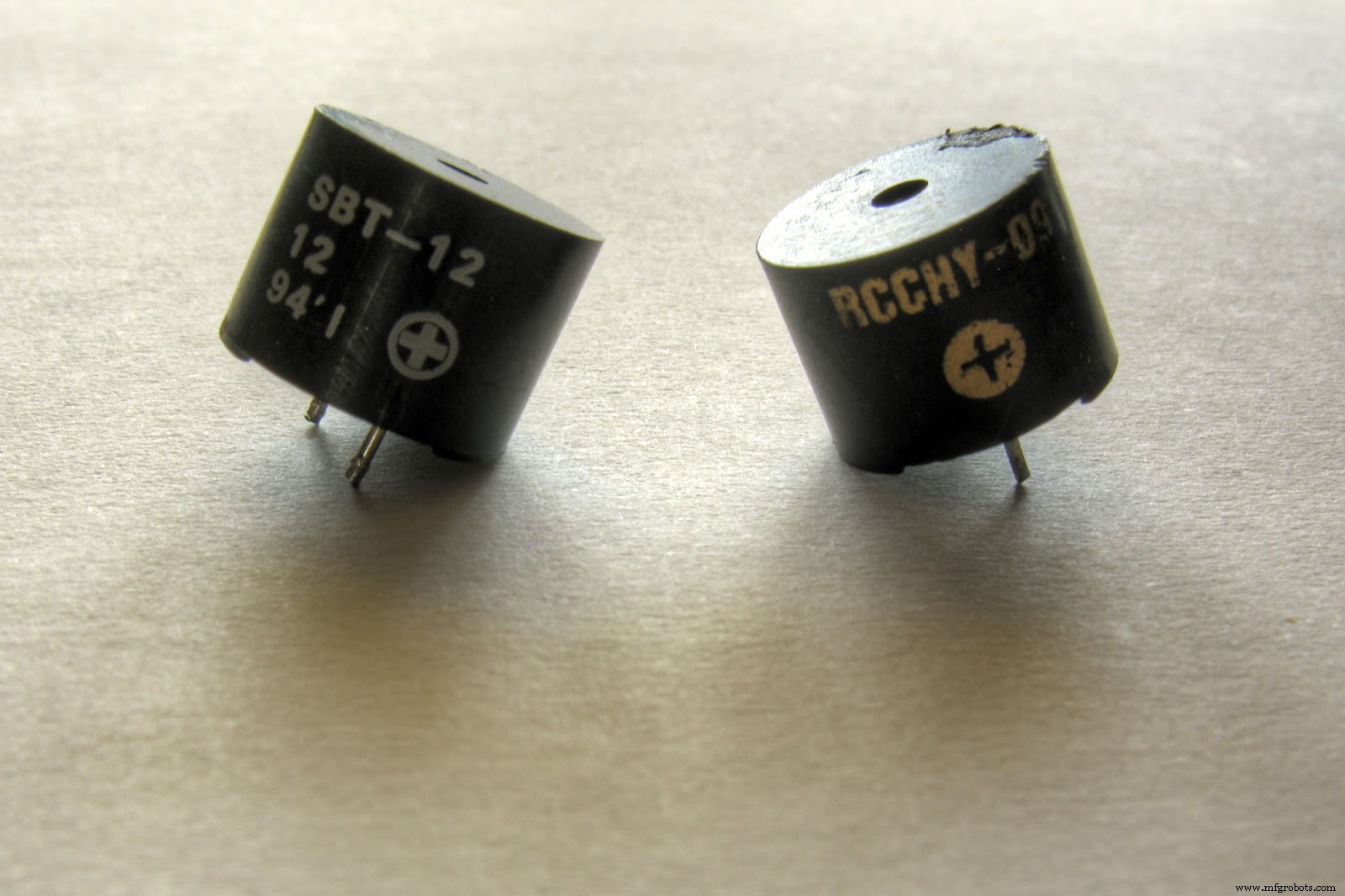

피에조 부저

1.2 전자기 부저 회로의 작동 원리

한편, 마그네틱 부저는 오실레이터, 진동판, 솔레노이드 코일, 하우징, 마그넷을 주요 부품으로 하고 있다. 이 자기 부저 회로의 전원을 켜면 발진기가 오디오 신호를 생성하고 이를 솔레노이드 코일을 통해 전송하여 자기장을 생성합니다.

흥미롭게도 여기에서 진동 다이어프램이 들어옵니다. 이 부품은 자석과 솔레노이드 코일의 작용에 따라 주기적으로 진동하고 소리를 냅니다. 따라서 자기 부저는 2 – 4kHz의 출력을 생성합니다.

전자 회로는 훌륭한 사운드를 가지고 있기 때문에 음악 및 음성 응용 분야에 적합합니다.

전자기 부저

피에조 및 마그네틱 부저 외에도 능동 및 수동 부저 회로도 있습니다. 활성 부저에는 발진기가 있으며 전원이 공급되면 소리를 생성합니다. 일반적으로 특정 주파수에서 직류를 펄스 신호로 변환하여 작동합니다.

그러나 수동 부저는 소리를 만들기 위해 발진기와 DC 신호를 사용하지 않습니다. 그러나 일정한 자기 회로 때문에 2k~5k 구형파로 구동할 수 있습니다.

2. 부저 회로의 구성 요소 선택

부저 회로는 작동 전류가 크므로 증폭기 회로로 구동해야 합니다. 따라서 부저 회로에는 일반적으로 다음 구성 요소가 포함됩니다.

부저

수동 부저(구형파) 또는 능동 부저(DC 전압)를 사운딩 요소의 양쪽 끝에 적용할 때 5가지가 필수적입니다. 그것들은 모양 치수, 작동 전류, 소리 방향, 구동 모드 및 작동 주파수입니다. 또한 필요에 따라 원하는 매개변수를 선택할 수 있습니다.

자유회전 다이오드

부저는 유도 요소입니다. 따라서 현재를 변경할 수 없습니다. 그러나 연속 전류를 일관되게 모니터링하기 위해 프리휠링 다이오드를 사용할 수 있습니다. 그렇지 않으면 구동 3극관이 손상되어 전체 회로 시스템이 손상될 수 있습니다. 어떻게? 프리휠링 다이오드가 없으면 버저 회로가 수십 볼트의 높은 스파이크를 생성할 수 있습니다.

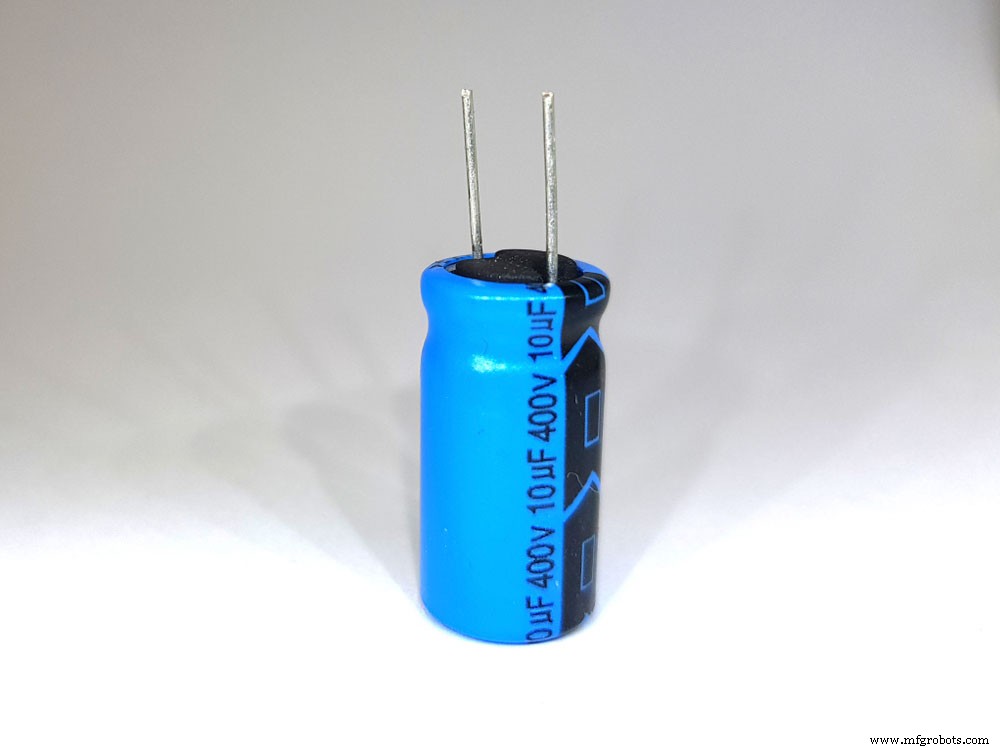

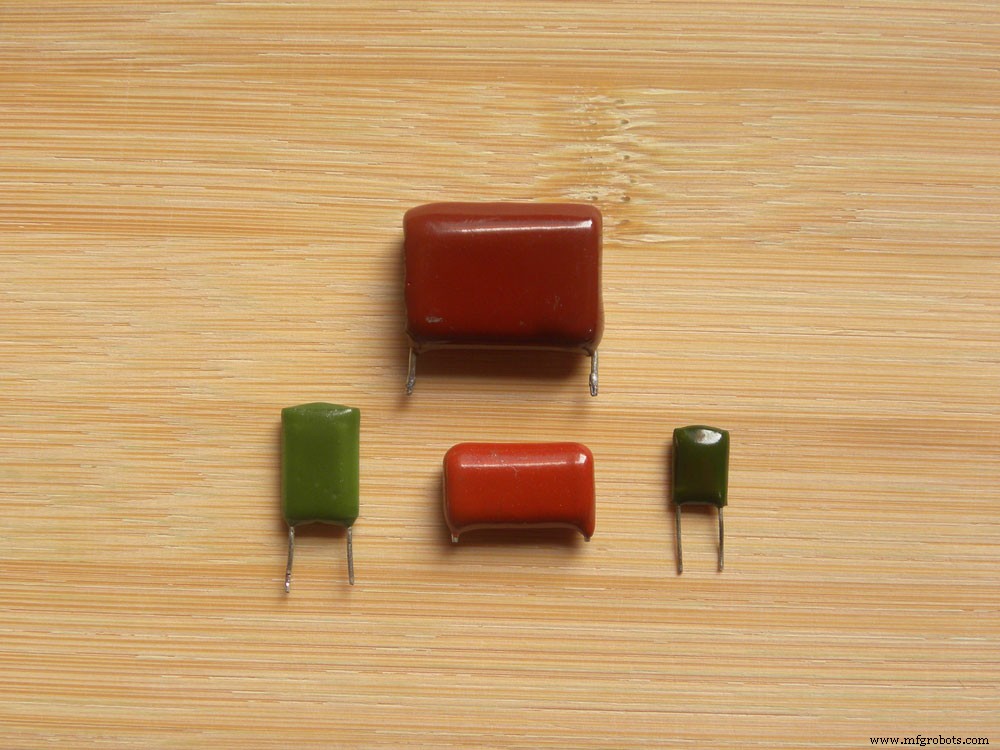

필터 커패시터

이 구성 요소는 회로의 다른 부분에 대한 부저 전류의 영향을 필터링하고 AC 전원 공급 장치를 개선하는 데 도움이 됩니다.

트라이오드

베이스가 높아지면 3극관이 포화됩니다. 결과적으로 부저는 소리를 생성합니다. 그러나 베이스가 낮아지면 3극관이 닫힌 상태가 됩니다. 따라서 소리를 종료합니다.

3. 부저 회로를 만드는 방법

이제 다음은 NE555 타이머 집적 회로와 스피커 및 가변 저항-커패시터 네트워크를 사용하는 간단한 회로의 예입니다.

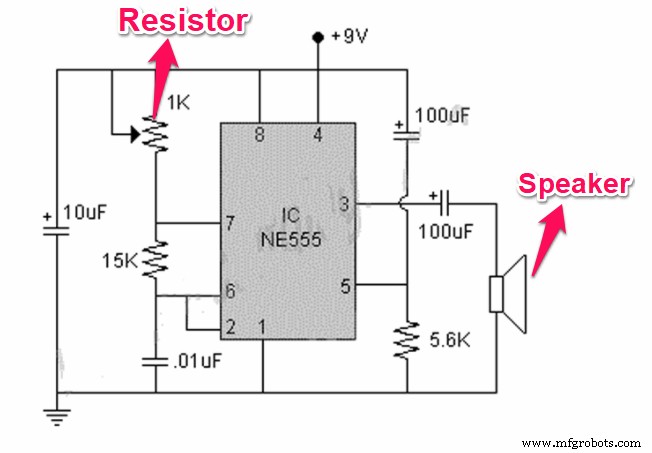

간단한 부저 회로

회로 구성요소

다음은 이 회로에 필요한 구성 요소 목록입니다.

브레드보드(1)
555 타이머 IC(1)
9v 배터리(1)
스피커(8옴)(1)

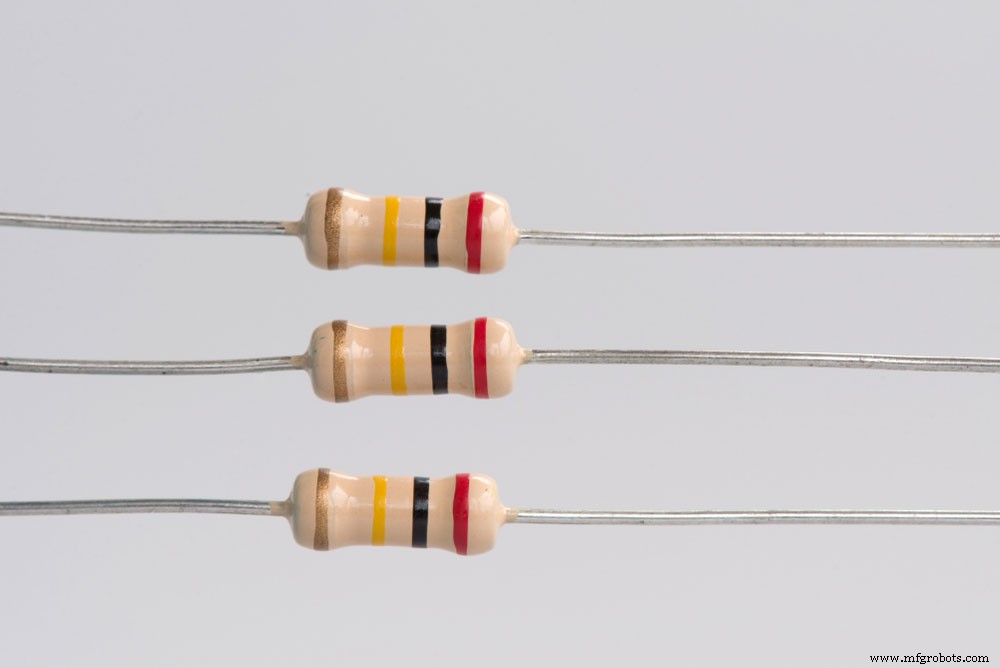

15k 저항기(1)
5.6k 저항(1)
연결 와이어(1)
0.1uF 커패시터(1)
100uF 커패시터(2)
1k 가변 저항기(1)

지침

간단한 5단계로 이 기본 회로를 만드는 방법을 살펴보겠습니다.

1단계:조립

이 회로의 가장 중요한 부분은 모든 것을 제어하기 때문에 IC555입니다. 따라서 가장 먼저 해야 할 일은 555 타이머 IC를 보드 중앙에 부착하는 것입니다.

다음으로 커패시터를 연결해야 합니다. 첫 번째 0.1uf 커패시터는 핀 1과 2 사이에 들어갑니다. 거기에 있는 동안 측면을 핀 1 방향으로 배치해야 합니다. 또한 회로의 스피커 근처에 다른 100uF 커패시터를 부착해야 합니다.

그런 다음 와이어를 사용하여 핀 2와 6을 브레드보드의 전원 공급 장치 행에 있는 틈에 연결합니다.

그런 다음 핀 6과 7 사이에 15k 저항을 연결합니다. 또한 마지막 5.6k 저항(핀 1과 5 사이)을 연결하는 동안 1k 가변 저항(핀 7과 8 사이)을 연결할 수 있습니다.

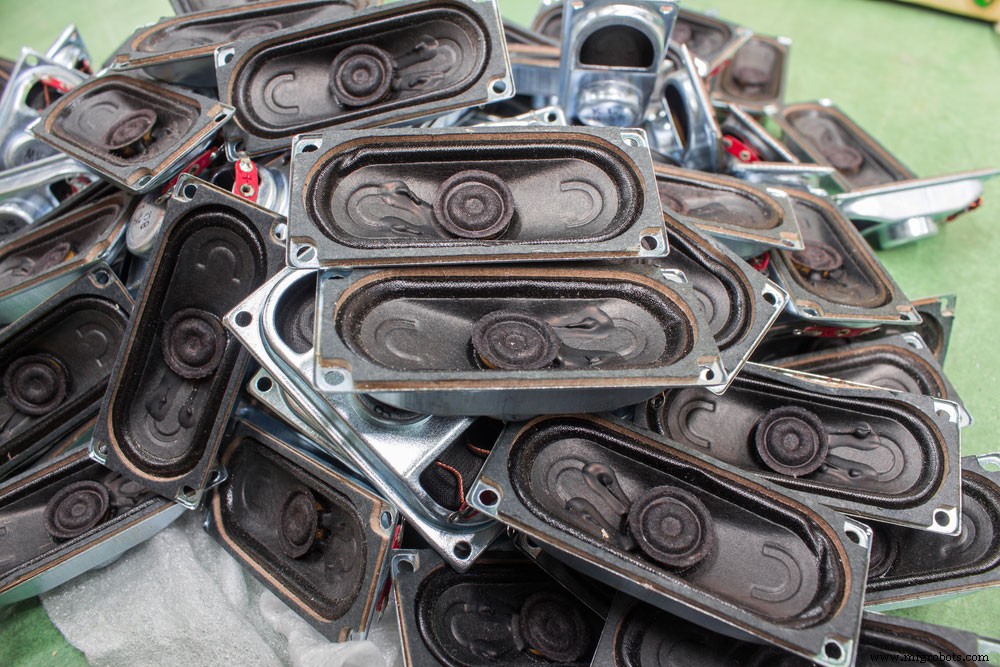

2단계:스피커 연결(부저)

이 회로의 경우 스피커가 부저 역할을 합니다. 따라서 핀 3을 스피커의 양극 선에 연결할 수 있습니다.

3단계:IC555 전원 켜기

이 단계에서 핀 1을 접지에 연결하고 핀 8을 브레드보드의 양극에 연결해야 합니다.

4단계:배터리를 연결합니다.

먼저 양극선을 브레드보드의 양극 줄에 연결하고 음극선을 음극 줄에 연결합니다. 그런 다음 배터리를 연결하여 회로에 전원을 공급할 수 있습니다. 그 동안 커패시터를 배터리와 평행하게 배치합니다.

5단계:테스트 및 문제 해결

이제 완전한 부저 회로가 생겼습니다. 최종 조립을 하기 전에 연결이 올바른지 테스트하십시오.

4. 부저 회로에 부저 음량을 추가하는 방법

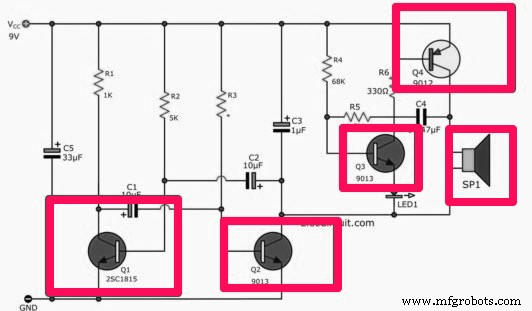

부저 회로에 음량을 추가하는 것은 복잡한 과정이 아닙니다. 그것은 단순히 일련의 일반적인 벨 소리를 생성하는 링 회로를 만드는 것을 포함합니다. 가장 좋은 점은 트랜지스터를 사용하여 쉽고 저렴한 부저 회로를 만들 수 있다는 것입니다. 다음은 이해를 돕기 위한 회로도입니다.
