터치 스위치 회로 – 간단한 회로 시작하기

촉각 센서와 관련하여 터치 스위치 회로는 가장 간단한 회로 중 하나입니다. 단순함에도 불구하고 이러한 놀라운 기술은 어디에나 있습니다. 예를 들어 터치 스크린은 디스플레이 상단에 있는 터치 스위치의 배열일 뿐입니다. 그들은 벽 스위치, 램프 및 공용 컴퓨터 터미널을 포함하여 다른 광범위한 응용 프로그램을 가지고 있습니다.

이 기사에서는 터치 스위치 회로에 대해 필요한 모든 정보를 제공합니다. 전기 또는 전자 장치에 현대적인 터치 기능을 추가하는 데 필요한 모든 것입니다.

터치 회로 그림

터치 스위치 회로는 어떻게 작동합니까?

터치 스위치 회로는 특수 센서가 있지만 본질적으로 일반 스위치입니다. 이 경우 센서가 직접 접촉으로 인한 자극의 변화를 감지하면 스위치를 닫아 반응합니다. 차례로 전류가 흐르도록 합니다. 사용되는 센서의 종류는 종종 스위치의 내부 작동을 결정합니다. 최신 유형의 터치 스위치를 구성하는 터치 센서는 다음 범주에 속합니다.

1. 정전식 터치 스위치. 이들은 인체의 커패시턴스를 사용하여 스위치의 개폐를 제어하는 ​​전류 흐름을 트리거합니다.
2. 저항식 터치 스위치. – 이 유형은 두 개의 전기 전도성 표면 사이의 저항을 낮추기 위해 터치로 인한 압력에 의존합니다.
3. 피에조 터치 스위치. – 이것은 압전 세라믹의 기계적 결합 원리에 따라 작동하므로 많은 현대 응용 분야에서 덜 일반적입니다. 절연 및 전도성 재료 모두에 사용할 수 있지만 생산 비용이 더 많이 듭니다.

7가지 터치 스위치 회로

터치 스위치에는 여러 종류가 있으며 각 스위치는 이를 활용하는 장치에서 중요한 전자 부품 역할을 합니다. 일반적인 유형은 다음과 같습니다.

1. 간단한 터치 온/오프 스위치 회로

이 회로의 경우 단일 MOSFET과 단일 릴레이만 필요합니다. 그들은 회로에 9V DC 공급 전압만큼 작은 전력을 사용하여 작동합니다. 작동 원리는 접지 및 게이트 단자를 만지면 기기가 OFF 상태에 있다는 것입니다. Gate와 Supply가 터치로 연결되면 Switch는 ON 상태가 됩니다.

터치 스위치

2. 555 타이머를 사용한 터치 스위치 회로

이 다소 단순한 ON 및 OFF 터치 스위치 회로는 전압 2 그룹과 공통점이 많습니다. 주요 차별화 요소는 포함된 집적 회로 타이머입니다. NE555 또는 LM555가 될 수 있습니다. 이 경우 터치 스위치 회로에는 각 상태에 대해 하나씩 2개의 터치패드가 있습니다. 555 IC의 트리거 핀의 높은 입력 임피던스를 활용하여 작동합니다. 인체의 유도 전압은 C1과 R1에 의해 결정된 시간 동안 상승합니다. 그 후 트랜지스터가 릴레이를 구동하고 부하를 구동합니다.

3. NAND 게이트를 사용한 터치 토글 스위치 회로

여기에서 디지털 4011 논리 게이트는 터치 스위치 회로의 베이스를 형성합니다. IC의 두 번째 핀은 "HI" 로직입니다. 두 번째 핀에 연결된 플레이트를 만지면 HIGH 논리가 발생합니다. 플래터에 터치가 없을 때 LOW 로직이 있습니다. 핀 1에 22옴 저항을 포함하면 회로가 접촉되기 쉽습니다.

4. 터치 활성화 스위치 회로

이 유형은 종종 집적 디지털 회로의 일부입니다. 단일 금속판을 사용하며 일반적인 ON 및 OFF 스위치처럼 작동합니다. 스위치 회로는 IC를 사용하여 손가락에서 전기 신호를 받습니다. 그것이 OFF 또는 ON 상태의 변경을 유발하는 디지털 신호가 됩니다.

5. 트랜지스터를 사용한 간단한 터치 스위치

원래의 간단한 ON 및 OFF 터치 스위치 회로의 업데이트된 버전입니다. 스위치 작동을 제어하는 ​​IC가 번거로운 것으로 판명되면 원본을 대체하는 경우가 많습니다. 간단한 터치 스위치는 트랜지스터만 사용합니다. 스위치가 릴레이해야 할 때 A 및 B 접점이 연결됩니다. 이 릴레이는 B와 C 접점이 터치로부터 자극을 받으면 해제됩니다.

6. UJT를 사용한 터치 플레이트 스위치 회로

이름에서 알 수 있듯이 UJT 2N3819를 주요 스위칭 부품으로 사용합니다. 스위치가 항상 전선 근처에 있지 않은 장치의 일부일 때 유용합니다. 금속 1과 2를 터치하면 스위치가 켜집니다. 금속 2와 3을 만지면 릴레이가 작동하여 OFF 상태가 됩니다.

7. SCR 및 Schmitt Trigger를 사용한 터치 모터 컨트롤러 회로

다른 유형에 비해 이 유형은 매우 복잡합니다. 회로의 금속판을 만지면 슈미트 트리거 회로가 발진기 회로에서 신호를 받습니다. 또한 바이어스 전류를 Q1-2N5088의 베이스로 푸시합니다. 그러면 12V 모터를 구동하는 SCR1이 트리거됩니다.

간단한 터치 스위치 회로를 만드는 방법

터치 스위치 회로를 구축하는 것은 과거만큼 복잡하지 않습니다. 오늘날에는 정교한 터치 스위치와 고가의 마이크로컨트롤러를 대신해 기본적인 전자 부품을 사용할 수 있습니다. 트랜지스터나 저항과 같은 부품으로 간단한 터치 스위치 회로를 만들 수 있다는 뜻입니다.

프로젝트 구성요소

우선 이 프로젝트에 필요한 구성 요소는 다음과 같습니다.

• 브레드보드 또는 인쇄 회로 기판(PCB)
• 9볼트 전원
• 전선 연결
• 단단한 구리선 또는 금속 스트립 2개
• BC547 NPN 트랜지스터
• 5mm LED
• 270옴 저항기
• 100k 옴 저항기

회로를 구축하려면 따라야 하는 단계는 다음과 같습니다.

1:브레드보드 또는 PCB에 BC547 트랜지스터를 연결합니다.

2:점퍼 와이어를 사용하여 첫 번째 트랜지스터의 베이스 핀을 두 번째 트랜지스터의 이미터 핀에 연결합니다.

3:두 번째 트랜지스터의 컬렉터 핀과 VCC 핀 사이에 100K 옴 저항을 연결합니다.

4:270옴 저항과 LED를 첫 번째 트랜지스터의 컬렉터 핀에 연결합니다.

5:다른 점퍼 와이어를 사용하여 첫 번째 트랜지스터의 이미터 핀을 GND에 연결합니다.

6:100K 옴 저항과 두 번째 트랜지스터의 베이스 핀 사이에 금속 스트립을 연결합니다.

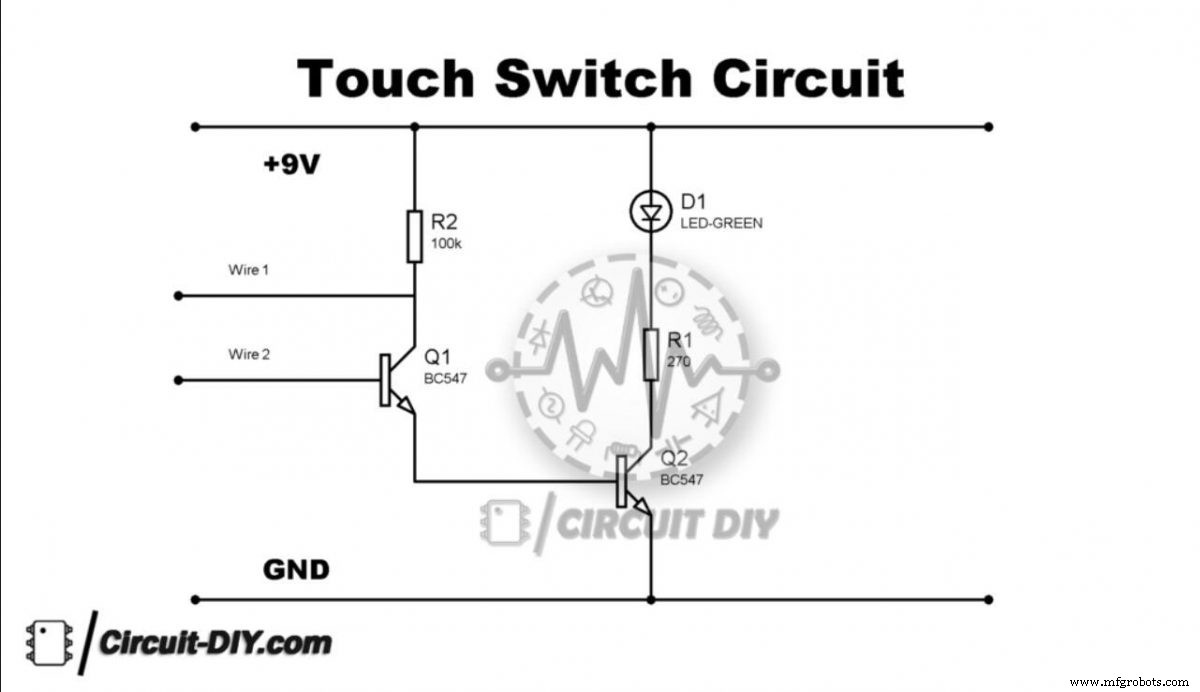

간단한 터치 스위치 회로

이 모든 단계를 완료하면 회로가 작동하는지 계속 확인할 수 있습니다. 회로에 연결된 금속 스트립을 만져 의도한 대로 작동하는지 테스트합니다. 이 간단한 스위치는 광범위한 응용 분야를 가질 수 있습니다. 예를 들어, 부유 전압 또는 정전기 축적을 감지하는 데 사용할 수 있습니다. 또 다른 일반적인 사용 사례는 일반적인 스위치가 적합하지 않은 먼지가 많거나 습한 지역입니다.

결론

터치 스위치 회로가 유용합니다. 고맙게도 이를 현대 전자 설계에 통합하는 것이 그 어느 때보다 쉬워졌습니다. 특히 올바른 구성 요소로 쉽게 구축할 수 있습니다. 최고의 구성 요소를 확인할 수 있습니다. 터치 스위치를 사용하는 DIY(Do-It-Yourself) 프로젝트를 시작하는 데 필요한 모든 것입니다.
