압전기(Piezoelectricity)의 과학: 작동 원리와 중요성

대부분의 현대 기기는 인쇄 회로 기판(PCB)의 구성 요소로 압전기를 사용합니다. 예를 들어 석영 시계는 시간을 조절하기 위해 압전기가 필요합니다. 또한 마이크로폰과 사랑하는 시리(Siri)도 음성 인식을 위해 압전기가 필요합니다. 하지만 압전기는 어떻게 작동할까요? 모든 압전 소재는 고유한 특성을 가지고 있습니다. 이러한 특성은 대부분의 현대 기술과 원활하게 통합되어 완벽한 조화를 제공합니다. 이 글에서는 압전기가 일상생활에서 어떻게 작동하는지에 대한 완전한 가이드를 제공합니다.

압전기는 어떻게 작동하는가

압전기 메커니즘 일러스트

출처: https://www.audiowell.com/technology/187.html

압전기(Piezoelectricity)라는 용어는 두 프랑스 과학자 형제인 자크와 피에르 퀴리(Jacques and Pierre Curie)가 만들었습니다. 두 석영(또는 특정 결정)에 압력을 가하면 전기 전하가 생성됨을 발견한 후입니다.

피에조(Piezo)는 그리스어 '피에진(piezein)'에서 유래했는데, '누르다' 또는 '압착하다'를 의미합니다. 따라서 압전기는 '전기를 짜낸다'는 뜻입니다. 즉, 두 결정을 눌러 전기 에너지를 만듭니다. 압전 결정은 기계적 에너지(소리 에너지)를 전기 장치가 해석할 수 있는 전기 신호로 변환하는 데 도움을 줍니다.

이 기술은 현재 급속한 개발 단계에 있습니다. 많은 회사가 이 현상을 더 첨단 기술의 기반으로 사용하고 있습니다. 예를 들어 새로운 세라믹 오디오 톤 트랜스듀서는 압전기의 산물입니다.

압전 효과(Piezoelectric Effect)란 무엇인가?

압전 효과 일러스트

압전 효과는 두 개의 특정 물질을 함께 짜내어 전류를 생성하는 능력입니다. 이러한 물질에 기계적 응력을 가하면 물질 표면에 번갈아 음전하와 양전하가 생성되어 활성 전기장을 만듭니다.

그러나 압전기의 이 고유한 특성은 가역적이기도 합니다. 직접 압전 효과를 나타내는 물질은 역 압전 효과도 나타낼 수 있습니다.

역 압전 효과는 소리의 생산, 감지, 분배와 관련된 많은 분야에서 유용합니다. 또한 마이크로밸런스, 점화 소스 역학, 전자 주파수 생성, 고전압 생산 등에 포함됩니다.

직접 압전 효과(Direct Piezoelectric Effect)

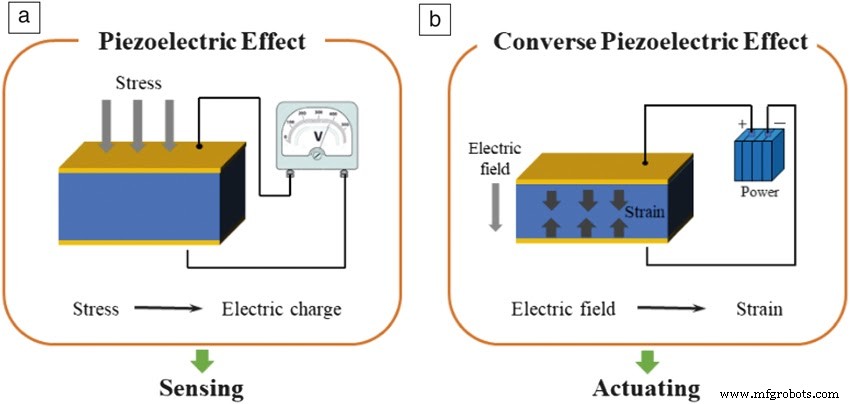

압전 및 역압전 일러스트

출처: https://www.cambridge.org/core/journals/mrs-bulletin/article/leadfree-piezoceramics-status-and-perspectives/533F8B4F91B57A04C2E70D372D4627E5

앞서 언급했듯 압전 결정을 짜내면 압전기가 생성됩니다.

일러스트에서 비전도성 압전 물질을 두 금속 판 사이에 놓고 짜내거나 압축하면 전류가 생성됩니다. 금속 판은 이 전류의 송신기 역할을 합니다.

생성된 전류는 전류를 생성하며, 이를 압전 효과라고 합니다.

역 압전 효과(Inverse Piezoelectric Effect)

압전 물질에 직접 전기 전압을 가하여 팽창하거나 수축시키면 역 압전 효과가 생성됩니다. 즉, 전기 에너지를 기계적 에너지로 변환합니다.

이 방법을 활용하면 음향을 생성하는 장치를 만들 수 있습니다. 예를 들어 압전 스피커와 압전 마이크로폰입니다. 이러한 압전 장치는 얇고 다양한 소형 기기에 장착할 수 있어 매우 기능적입니다. 동일한 원리가 소나 트랜스듀서와 의료용 초음파 같은 장치에도 적용됩니다.

https://www.youtube.com/watch?v=P9Kod4q-8XM

압전 소재(Piezoelectric Materials)

기계적 응력(압력)을 가하고 고전압을 가해 변형시키면 전기를 생성하는 다양한 천연 및 인공 소재가 압전 효과를 나타냅니다.

원칙적으로 이 소재들은 비전도성입니다. 이것이 압전 효과가 발생할 수 있는 유일한 방법입니다.

압전 소재는 두 가지 주요 범주로 나뉩니다:

• 압전 결정(Piezoelectric crystal)
• 압전 세라믹(Piezoelectric ceramic)

천연 압전 소재의 예로는 베를리나이트(Berlinite), 석영(quartz), 로셸 염(Rochelle salt), 전기석(tourmaline) 등이 있습니다. 인공 압전 소재의 예로는 티탄산 지르콘산 납(PZT), 티탄산 바륨, 사탕수수, 니오브산 리튬 등이 있습니다.

생물학적 소재와 비교할 때 제조된 소재가 더 효과적이고 소재 활용도가 더 좋습니다. 예를 들어 티탄산 지르콘산 납(PZT)은 동일한 압력을 가했을 때 석영보다 더 높은 전압을 생성하며, 두 물질에 고전압 전류를 가할 때도 마찬가지입니다.

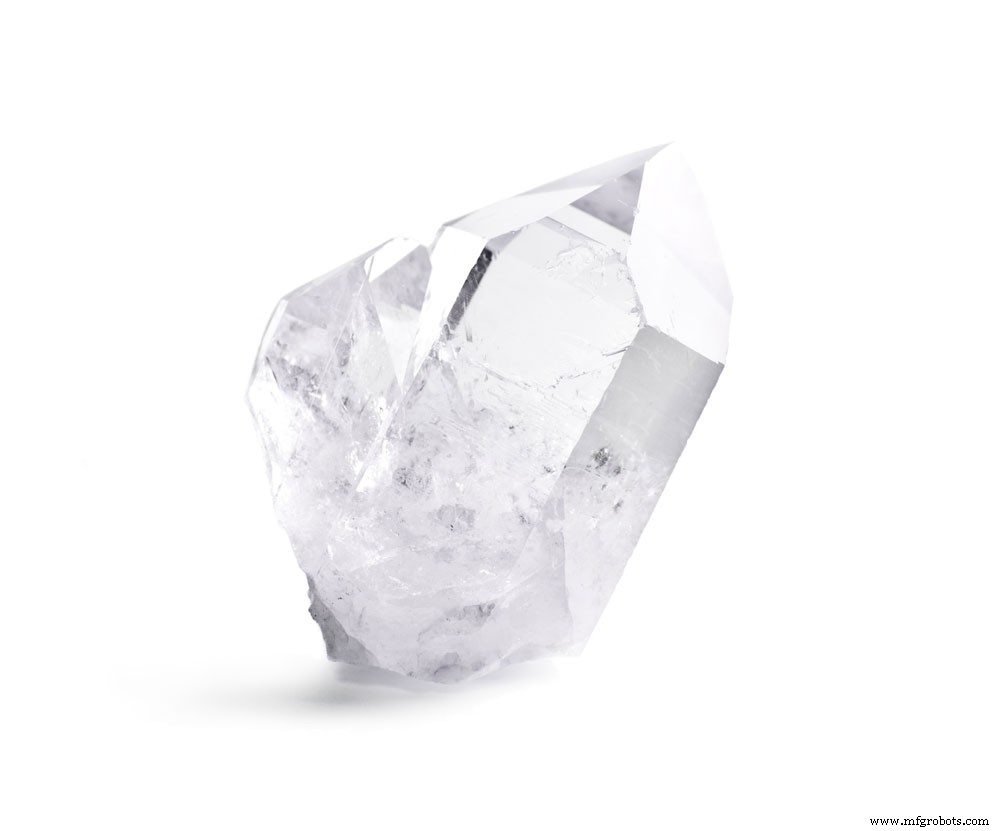

압전 소재

응용 분야(Applications)

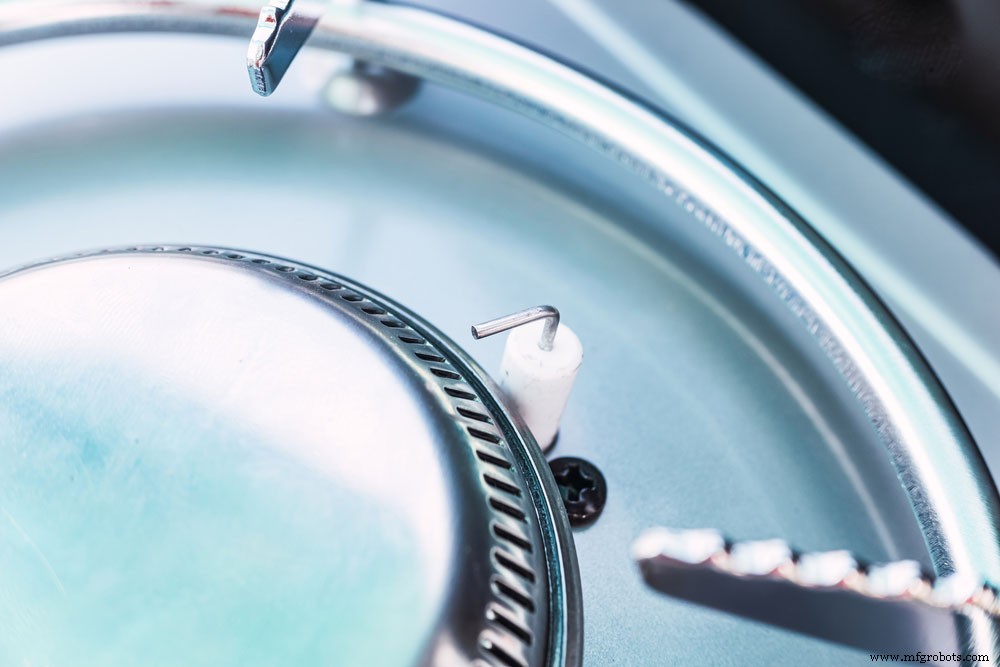

가스 쿡탑 버너의 압전 스파크 발생기

오늘날 압전 트랜스듀서와 센서 응용은 어디에나 있습니다. 오늘날 시장에 나와 있는 거의 모든 기기에 어떤 압전 소재가 있을 것입니다.

도쿄의 이 지하철을 예로 들어보겠습니다. 이 원리를 대체 에너지원으로 사용합니다.

다음은 압전 원리의 일반적인 일상 응용 분야입니다.

압전 센서(Piezo Sensor)

압전 센서는 물리적 치수를 감각 요소의 두 반대 면에 작용하는 힘으로 변환합니다. 간단히 말해 센서는 소리에 의한 압력 변화를 감지합니다.

외부 전압 소스가 필요 없으며 가해진 압력에서 결과를 생성합니다.

압전 센서는 민감도가 높아 의료 영상용 초음파 트랜스듀서 및 산업 기계 모니터링과 같은 고주파 음향 장치에 완벽합니다.

압전 센서는 다음과 같은 주요 특성을 가집니다:

• 첫째, 높은 강도와 얇은 크기
• 둘째, 높은 기계적 강도
• 셋째, 높은 안정성과 탄성 준수
• 넷째, 넓은 주파수 범위
• 다섯째, 충격 저항
• 여섯째, 높은 전압 출력

고전압 및 전원 소스(High Voltage and Power Sources)

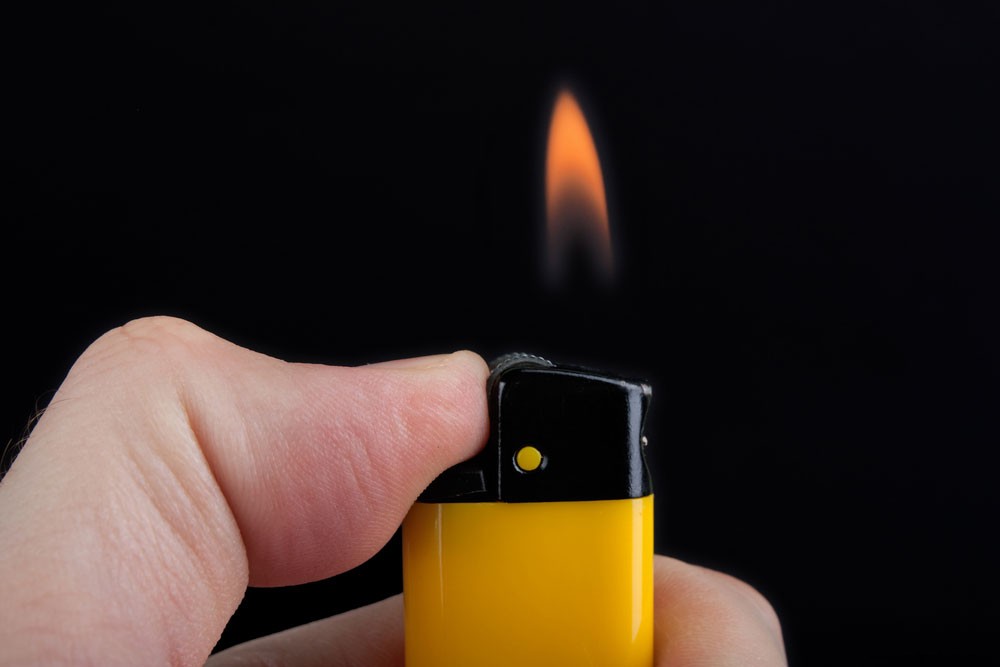

압전 원리를 이용한 담배 라이터

이것은 압전 원리의 가장 인기 있는 실용적 응용입니다. 최고의 예는 가스 그릴과 전기 담배 라이터입니다. 버튼을 누르면 스프링 장착 해머가 압전 결정을 칩니다. 그러면 가스를 점화하기에 충분한 스파크가 발생하여 전기 전하를 생성합니다.

모터(Motors)

압전 효과의 주요 장점은 고전압 응용에 대응하는 미세한 변화로, 포지셔닝에 극도의 정확성이 필요한 곳에 완벽하게 사용할 수 있습니다.

이것이 압전 모터가 기존 전자기 엔진에 비해 많은 이점을 가지는 이유입니다. 또한 일반적으로 더 작고 콤팩트함에도 불구하고 더 큰 힘과 토크를 제공합니다.

또한 전자기장이 압전 장치의 성능에 영향을 주지 않으므로 빠른 시작과 정지에 더 적합합니다.

압전 액추에이터(Piezoelectric Actuators)

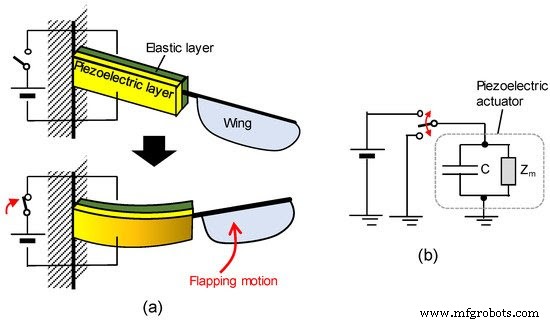

압전 액추에이터 일러스트

출처: https://www.mdpi.com/1996-1073/13/11/2866

액추에이터는 역 압전 효과를 활용하여 점자 기계, 편직 기계 등의 장치에 동력을 공급합니다. 액추에이터 시스템 내부에서 압전 소재가 금속 판과 액추에이터 장치 사이에 위치합니다.

이 시스템에 고전압 전류를 가하면 압전 소재가 간격을 두고 팽창과 수축을 반복하여 액추에이터를 리드미컬하게 움직이게 합니다.

이러한 액추에이터는 위성 미러와 같이 정밀한 포지셔닝이 필요한 장치에서 특히 유용합니다. 또한 단순한 설계와 최소한의 움직이는 부품으로 인해 비디오 카메라와 휴대폰과 같은 소형 장치에도 적합합니다.

압전기의 장단점

모든 찬사에도 불구하고 압전기에도 몇 가지 한계가 있습니다. 다음은 압전기의 주요 장단점입니다.

장점	단점
모든 온도에서 작동 가능	진동 민감성으로 인해 무작위 진동에 취약
전자기장의 영향 없음	때때로 압전 소재의 강성이 적용 소재와 맞지 않음(예: 포장도로)
낮은 탄소 발자국으로 화석 연료의 최적 대안
높은 재사용성
고주파에 대한 미세한 반응으로 최적의 에너지 하베스터

압전 발전기(Piezoelectric Generators)

압전 발전기(PEG)는 압전 센서를 활용하여 기존 발전기에서 볼 수 있는 물리적 회전 없이 기계적 에너지를 전기적 에너지로 변환합니다. 따라서 압전 발전기는 작고 콤팩트하며 매우 관리하기 쉬운 크기로 제공됩니다.

이 세대에서 압전 발전기는 전력 생성의 획기적인 돌파구입니다. 아직 완전히 실현되지는 않았지만, 자기 전원 무선 전자 기기의 꿈을 현실로 만들 힘을 가지고 있습니다.

이 꿈을 실현하기까지는 아직 갈 길이 멀지만, 압전 발전기는 신뢰할 수 있고 안정적이며 내구성이 뛰어난 전원임이 입증되었습니다. 전문가들은 압전 발전기가 우리 전력 수요의 상당 부분을 대체하는 날이 멀지 않았다고 믿습니다.

압전 발전기 - 이점과 한계

이점

• 첫째, 크기의 다용성. 고유한 특성으로 인해 압전 요소는 매우 유연한 크기와 설계로 제공됩니다. 소형 장치에 맞도록 필요한 만큼 평평하게 만들 수 있습니다.

둘째, 압전 요소는 그렇지 않으면 낭비될 에너지를 수확합니다. 예를 들어 보도에 부착된 압전 모터는 발걸음의 진동을 모아 전기 에너지로 변환합니다. 이는 대체 에너지원으로 작동하고 환경 소음을 줄이는 방법이 됩니다.

한계

• 제한된 전력 출력. 압전 발전기는 일정한 전력을 생성하기 위해 지속적인 진동이 필요합니다. 따라서 생성되는 전력은 가해진 응력에 정비례합니다. 여러 압전 요소를 적층하여 출력을 높일 수 있습니다. 그러나 일정 지점 이후에는 시스템 작동에 더 많은 압력이 필요하므로 수익 체감 현상이 발생합니다.

결론

그렇다면 압전기는 어떻게 작동할까요? 요약하자면, 압전 소재는 기계적 에너지를 전기적 에너지로 편리하게 변환할 수 있습니다. 이러한 소재의 고유한 특성은 많은 기술 분야에서 매우 유용합니다. 특히 정밀한 포지셔닝이 필요한 분야에서 그렇습니다.

압전 기술의 응용 분야는 무한하며 탐구할 가능성이 많습니다. WellPCB와 같은 기술 제조업체가 이 기술을 일상생활에 통합하는 최전선에 있습니다.
