계전기는 모든 설계, 특히 일부 섹션에 전력을 공급하기 위해 고전류가 필요한 설계의 중요한 부분입니다. 그러나 일반적으로 기계식 릴레이와 비접촉식 릴레이 중에서 선택할 때 딜레마가 발생하지만 사진 릴레이가 시작되면 더 이상 그렇지 않습니다.
따라서 아래에서 사진 릴레이, 사진 릴레이를 독특하게 만드는 요소 및 기계 릴레이보다 선호하는 이유에 대해 알아봅니다.
자세히 알아보려면 계속 읽어보세요.
사진 릴레이가 무엇인지 이해하려면 먼저 릴레이가 무엇인지 명확하게 이해하는 것이 중요합니다.
간단히 말해서. 릴레이는 전기 회로에서 고전력 및 저전력 출력을 모두 제공하는 데 사용되는 스위치입니다.
릴레이 모델은 두 그룹으로 나뉩니다.
비접촉 릴레이라고도 하는 반도체 릴레이.
전자기 릴레이. 주로 기계식 릴레이로 알려져 있습니다.
기계식 릴레이
출처:Wikipedia
이제 포토 릴레이는 빛을 임펄스 신호로 사용하는 일종의 비접촉 릴레이입니다. 즉, 기계식 릴레이와 달리 전류를 부하로 전환하기 위해 접점이 필요하지 않습니다.
포토 릴레이는 전류가 LED를 통과하면 빛을 방출하여 작동합니다.
방출된 빛은 절연 경계를 넘어 PDA 칩 광 센서로 떨어지며 연결된 MOSFET 쌍에 전원을 공급합니다.
MOSFET
출처:Wikipedia
MOSFET 쌍이 켜지면 AC/DC가 전원 단자를 통해 흐릅니다.
아래 표는 포토 릴레이와 기계식 릴레이의 기능을 비교한 것입니다.
사진 릴레이 | 기계식 릴레이 |
빛 사용 | 이동식 접점 사용 |
빠르고 조용한 전환 | 느린 전환 및 큰 딸깍 소리 생성 |
접촉부가 없어 오래 지속됨 | 이동 접점으로 인한 압력으로 인한 수명 단축 |
낮은 입력 전력 소비 | 높은 입력 전력 소비 |
SS 릴레이, LDR 리드 및 변압기를 플라스틱 케이스에 놓습니다. 실리콘 고무 실런트를 사용하여 플라스틱에 고정합니다.
다이오드, 커패시터, 집적 회로와 같은 작은 부품을 회로 기판에 놓습니다.
회로 기판
그런 다음 회로 기판을 플라스틱 케이스에 장착합니다. LDR 리드 옆에 있는 SS 릴레이와 변압기 사이에 회로 기판을 놓습니다.
이제 2핀 헤더를 LDR에 연결합니다.
SS 릴레이를 배선하여 회로 기판에 연결한 다음 변압기를 배선하여 회로 기판에 연결합니다.

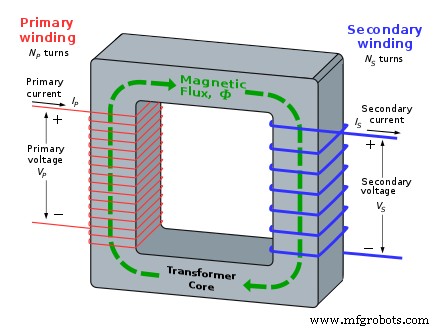

회로 변압기
출처:Wikipedia
변압기 배선을 설치하고 라인 코드를 입력하면서 출력 리셉터클을 SS 릴레이에 놓습니다.
마지막으로 네온 램프를 설치하고 변압기에 연결하는 접지 단자를 설치합니다. 이제 휴대용 변압기가 완성되었습니다.

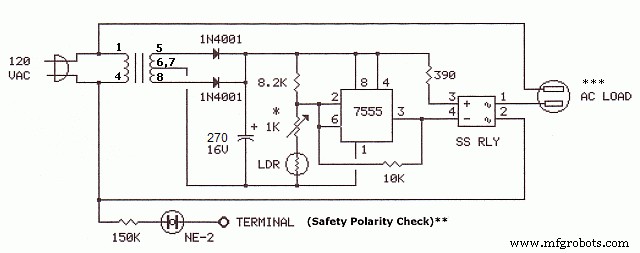

다음은 방향을 제공하는 회로도입니다.
포토 릴레이 회로
출처:Maxim Carter
사진 릴레이에는 세 가지 변형이 있으며 다음이 포함됩니다.
각각을 자세히 살펴보고 어떻게 만들 수 있는지 알아보겠습니다.
240VAC 단극 버전을 만드는 것은 비교적 쉽습니다. 240VAC 대신 230V/6v×2 변압기를 사용하고 네온 램프와 저항(150k)을 제거하기만 하면 됩니다.
저항기

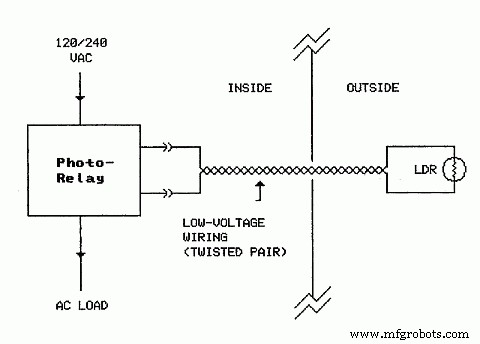

저전압 배선을 사용하여 광 센서를 제거하면 비바람에 견디는 포토 릴레이 버전을 만들 수 있습니다.
그러나 나머지 회로 부품을 덮힌 위치에 배치하려면 광 센서의 일부를 반투명 방수 주석으로 포장해야 합니다. 아래 회로도와 같이
내후성 포토 릴레이 회로도
출처:Wikimedia commons

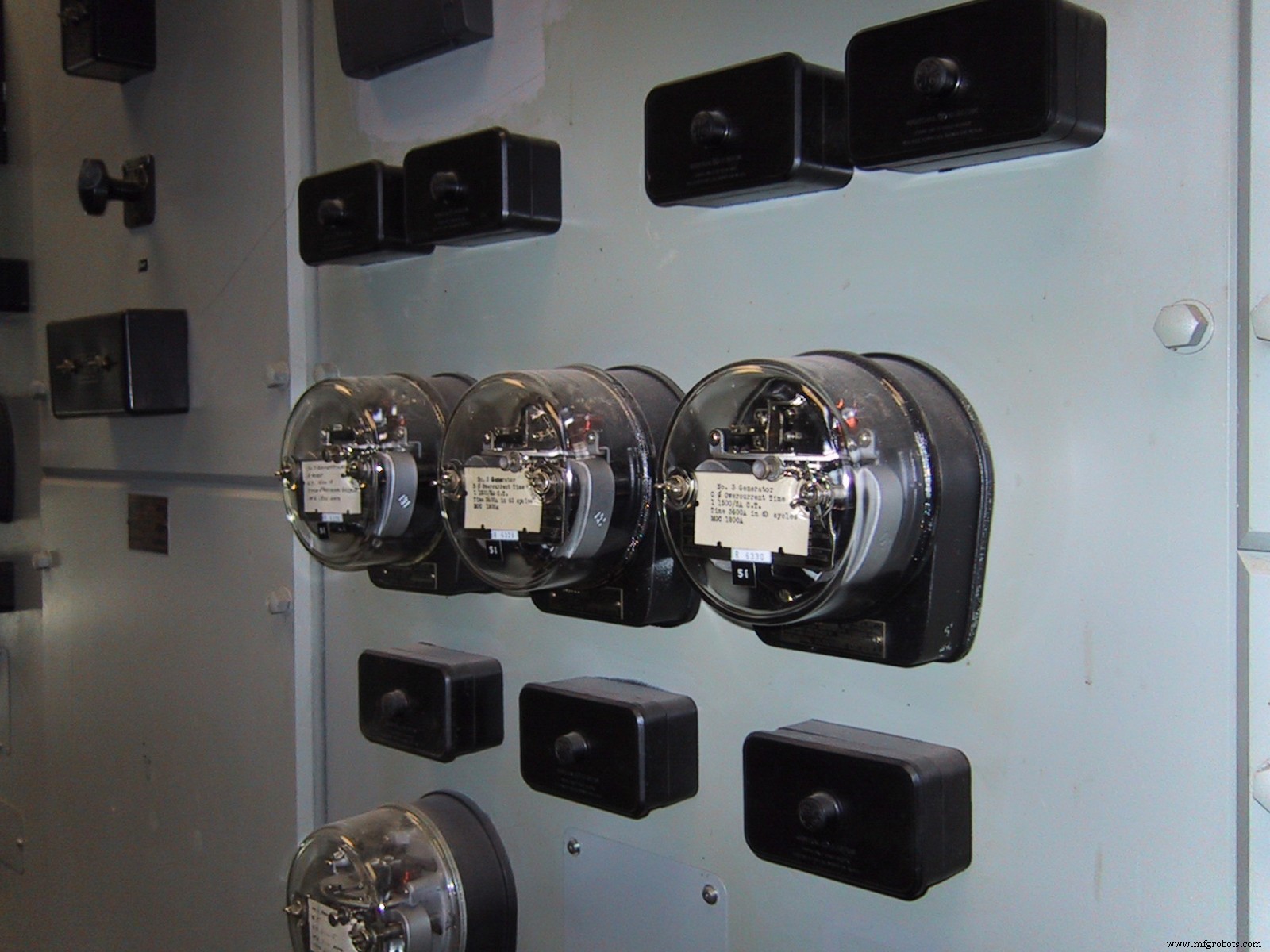

동봉 릴레이
출처:Wikipedia
고전류 포토 릴레이 버전의 경우 원래 저항을 교체해야 합니다. 고전류를 처리하기 위해 더 강력한 저항으로 초기 포토 릴레이를 만들 때 사용했습니다.
이 시스템은 향상된 야간 보안을 제공하므로 선호됩니다.

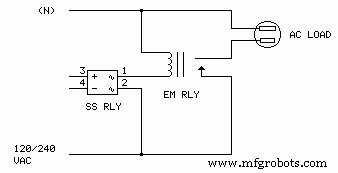

마찬가지로 아래에 표시된 회로도를 따라 240VC 릴레이를 조종할 수 있습니다.
고전류 포토 릴레이
출처:Wikimedia commons
디지털 장치를 다룰 때는 항상 안전 규정을 준수하여 사용자와 전자 제품이 해를 입거나 손상되지 않도록 해야 합니다.
일부 예방 조치는 다음과 같습니다.
1. 감전을 방지하기 위해 건조한 표면과 환경에서 작업하십시오.
2. 작업하기 전에 장치에 연결된 모든 전원을 껐는지 확인하십시오. 또한 포토 릴레이에 연결된 모든 배선도 분리해야 합니다.
3. 극성 검사를 수행하여 모든 도체의 전원이 차단되었는지 확인합니다. 극성 테스트는 또한 장치의 단락을 방지하고 장치 기능을 향상시킵니다.
4. 포토릴레이를 전원에 연결하면 폭발의 위험이 있으니 시스템이 감당할 수 있는 전압만 사용하세요.
5. 포토 릴레이를 전원에 연결하기 전에 디지털 장치의 배선을 다시 확인하여 올바르게 연결되었는지 확인하십시오.
배선을 다시 확인하십시오.
출처:
기술의 지속적인 발전으로 설계자들은 고품질 릴레이 시스템을 개발할 방법을 찾고 있습니다.
작업을 쉽게 처리할 수 있고 내구성이 있으며 비용 효율적인 릴레이 시스템입니다.
따라서 그들은 기계식 릴레이에서 멀어지고 있습니다.
포토릴레이가 누리는 인기와 눈부신 명성을 감안하면 그들이 미래라고 해도 과언이 아니다.
이상으로 기사를 마치겠습니다. 기꺼이 도와드리겠습니다. 궁금한 점이 있으면 언제든지 문의해 주세요.
