Beaglebone Black Pinout:핀 구성, 사양 및 적용

노트북은 기술의 판도를 바꿨습니다. 노트북과 마찬가지로 Beaglebone Black 핀아웃은 강력한 프로세서, 메모리 및 사진 가속 기능으로 가득 차 있으며 모두 칩으로 축소되어 사용 가능한 회로 기판에 납땜되어 있습니다.

사실, Beaglebone 블랙 핀아웃의 잠재력을 최대한 활용하기 위한 보다 실용적인 접근 방식을 직접 선택하십시오. 또한, 이 기사는 Beaglebone 블랙 핀아웃 인쇄 회로에 대해 더 많이 이해하는 데 도움이 될 것입니다.

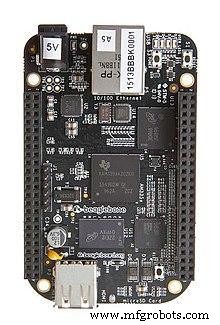

비글블랙 뼈의 이미지

BeagleBone 회로의 그림 설명.

BeagleBone 블랙 핀아웃 핀 구성

비글본 블랙 핀아웃 배열 및 구성

비글본 블랙으로 된 두 개의 확장 헤더가 있습니다. 특히, 헤더, 즉 P8 헤더 및 P9 헤더는 각 헤더에 46개의 핀이 있고 헤더당 총 3.3V를 제공합니다.

전원 입력 핀:BeagleBone Black 회로 기판에는 USB 포트와 DC 전원 잭과 같은 2개의 추가 입력이 있습니다.

전원 출력:BeagleBone에는 3개의 출력 전원 핀이 있어 외부 전원 장치에도 도움이 됩니다.

핀 1은 3볼트를 제공하고 그 에너지는 저드롭아웃(LDO)에서 나오며 최대 250mA 전류 스코어 장치에도 도움이 될 수 있습니다. 또한 암페어가 증가하는 경우 외부 전원을 사용하는 것이 좋습니다.

전원 포트 2는 최대 5볼트의 출력을 제공하며, 이는 또한 직류 잭 전기 공급 핀에서 지연 없이 제공됩니다.

다음은 P9 헤더의 전압 출력에 따른 핀 목록입니다.

3.3V는 Pin4 및 Pin3입니다.
+5 V(VDD)는 Pin6 및 Pin5입니다.
+5 V(SYS)는 Pin8 및 Pin7입니다.

접지 핀:

Beaglebone black은 핀의 원활한 작동을 촉진하기 위해 더 많은 접지 핀을 추가로 포함합니다. 결과적으로 이러한 핀 중 일부는 서로 다른 주변 장치가 모두 연결된 내부 연결을 갖습니다.

• P8 디지털 접지(DGND) 핀 – Pin46, Pin45, Pin44, Pin43, Pin2, Pin1.

• P9 디지털 접지(DGND) 핀 – 핀 1, 핀 2

전원 버튼:전원 버튼은 전체 회로 기판의 전원을 켜고 끌 수 있으므로 편리합니다.

• 전원 버튼 – Pin9

모든 통계 저장을 사용하여 외부 펄스를 통해 장치를 순차적으로 종료할 수 있습니다.

재설정 버튼:이 도구에는 회로 기판을 유능하게 다시 시작하는 외부 재설정 버튼이 있습니다. 따라서 P9 헤더가 재설정 역할을 합니다. 핀은 아래 목록에 있습니다.

• SYS_RESET – 핀 10

범용 입력/출력(GPIO 핀)

장치에는 거의 69개의 디지털 GPIO 핀아웃 핀이 있습니다. 그러나 그 중 일부는 미리 정의된 다른 기능에서도 유용할 수 있습니다. 결과적으로 3.3V는 모든 I/O 핀에 전달할 수 있습니다. BeagleBone Black의 모든 I/O 핀은 아래 목록에 있습니다.

9페이지

GPIO_30 – Pin11GPIO_60 – Pin12GPIO_31 – Pin 13GPIO_40 – Pin 14GPIO_48 – Pin 15GPIO_51 – Pin 16GPIO_4 – Pin17GPIO_5 – Pin18GPIO_13 – Pin19GPIO_12 – Pin20GPIO_3 – Pin21GPIO_2 – Pin22GPIO_49 – Pin23GPIO_15 – Pin24GPIO_117 – Pin25GPIO_14 – Pin26GPIO_125 – Pin27GPIO_123 – Pin28GPIO_111 – Pin29GPIO_112 – Pin30GPIO_110 – Pin31GPIO_20 – Pin41GPIO_7 – Pin42

GPIO_38 – Pin3GPIO_39 – Pin4GPIO_34 – Pin5GPIO_35 – Pin6GPIO_66 – Pin7GPIO_67 – Pin8GPIO_69 – Pin9GPIO_68 – Pin10GPIO_45 – Pin11GPIO_44 – Pin12GPIO_23 – Pin13GPIO_26 – Pin14GPIO_47 – Pin15GPIO_46 – Pin16GPIO_27 – Pin17GPIO_65 – Pin18GPIO_22 – Pin19GPIO_63 – Pin20GPIO_62 – Pin21GPIO_37 – Pin22GPIO_36 – Pin23GPIO_33 – Pin24GPIO_32 – Pin25GPIO_61 – Pin26GPIO_86 – Pin27GPIO_88 – Pin28GPIO_87 – Pin29GPIO_10 – Pin31GPIO_11 – Pin32GPIO_9 – Pin33GPIO_81 – Pin34GPIO_8 – Pin35GPIO_80 – Pin36GPIO_78 – Pin37GPIO_79 – Pin38GPIO_76 – Pin39GPIO_77 – Pin40GPIO_74 – Pin41GPIO_75 – Pin42GPIO_72 – Pin43GPIO_73 – Pin44GPIO_70 – Pin45GPIO_71 – Pin46

BB UART 통신

대부분의 구조 및 장치에서 가장 유명한 직렬 통신 핀입니다. 따라서 이러한 유형의 통신에서는 데이터 전송 및 수신을 위한 별도의 핀이 있습니다.

P8 헤더:

UART5_TX – Pin37

UART_RX – Pin38

P9 헤더:

UART1_TX – Pin24

UART1_RX – Pin26

UART2_TX – Pin21

UART2_RX – Pin22

UART4_TX – Pin11

UART4_RX – Pin13

직렬 주변기기 인터페이스(SPI) 통신 핀

BeagleBone Black의 SPI 언어 교환 핀은 2개입니다. 그러나 이러한 모든 직렬 주변 장치 인터페이스에는 별도의 슬레이브 핀 헤더가 있습니다. 결과적으로 하나 이상의 슬레이브 핀으로 인해 각 장치는 두 가지 특수 유형의 직렬 인터페이스 프로토콜 장치와도 통신할 수 있습니다. 두 SPI 통신 핀은 확장 헤더 P9에 있습니다.

SPI0_CS0 – Pin17

SPI0_D0 – 핀21

SPI0_D1 – 핀18

SPI0_SCLK – Pin22

SPI1_CS0 – Pin28

SPI1_D0 – Pin29

SPI1_D1 – Pin30

SPI1_SCLK – Pin31

I2C 통신 채널

회로 기판에는 두 개의 I2C 통신 채널이 있으며 모두 P9 성장 헤더에 있습니다.

I2C1_SCL – 핀 17

I2C1_SDA – 핀 18

I2C2_SCL – 핀 19

I2C2_SDA – 핀 20

펄스 폭 변조(PWM) 채널 핀

또한, BeagleBone Black은 직사각형 출력 펄스를 생성하여 자동차 및 기타 가능한 장치를 작동합니다. 또한 타이머와 프리스케일러를 사용하여 출력 신호를 생성하는 수많은 펄스 폭 변조 핀이 포함되어 있습니다.

다중 채널 오디오 직렬 포트(MCASP)

또한 여러 채널이 있는 직렬 포트 프로그램용입니다. 자체적으로 클럭, 통계 및 프레임 동기화 핀을 사용합니다. BeagleBone에서 MCASP 핀은 P9에 있습니다. 즉,

MCASP0_FSX(프레임 동기화) – 핀 29

MCASP0_ACLKX(클럭 동기화) – 핀 25

MCASP0_AHCLKX(데이터 출력) – 핀 31

MCASP0_AXR2(데이터 입력) – 핀 28

멀티미디어 컨트롤러(MMC) 핀

BeagleBone Black에 내장된 2GB 멀티미디어 컨트롤러를 통해 장치는 SD 카드가 아닌 내부 eMMC에서 실행할 수 있습니다. 따라서 MMC1은 프로세서 포트에 직접 연결하는 표준 부팅 방법입니다. 그러나 내부 멀티미디어 컨트롤러는 8비트이고 지정된 종류의 핀이 작동하도록 허용하기 때문에 메모리 카드의 경우 기본 모드를 사용할 수 없게 됩니다. MMC1 핀은 헤더 P8에서도 찾을 수 있습니다.

MMC1_CMD – 핀20

MMC1_CLK – 핀21

MMC1_DAT0 – 핀25

MMC1_DAT1 – 핀24

MMC1_DAT2 – 핀5

MMC1_DAT3 – 핀6

MMC1_DAT4 – 핀23

MMC1_DAT5 – 핀22

MMC1_DAT6 – 핀3

MMC1_DAT7 – 핀4

가상 변환기 채널에 대한 아날로그

BeagleBone은 아날로그 신호를 디지털 기호로 즉시 변환합니다. 동일한 12비트 ADC(아날로그-디지털 변환기) 채널을 사용하는 7개의 A/D(아날로그 디지털) 채널이 있습니다. ADC 강도 핀을 통해 1.8V 전기를 공급하여 먼저 활성화를 원합니다. ADC 및 전기 핀 위치는 P9 확장 헤더에 있습니다.

AIN0 – 핀 39

AIN1 – 핀 40

AIN2 – 핀 37

AIN3 – 핀 38

AIN4 – 핀 33

AIN5 – 핀 36

AIN6 – 핀 35

VDD_ADC – 핀 32

GND_ADC – 핀 34

BeagleBone 타이머 모듈 핀

BeagleBone Blacks에서 외부 펄스 입력 포트와 함께 사용되는 4개의 내부 타이머 핀은 P8 헤더에 있습니다.

타이머1 – 핀10

타이머2 – 핀9

타이머4 – 핀7

타이머7 – 핀8

BeagleBone Black 기술 사양

BeagleBone Black 기술 사양 사진

SDRAM 메모리 – 512MB DDR3L 800MHz

그래픽 엔진 –SGX530 3D 20M 폴리곤

온보드 플래시 – 4GB 8비트 내장 MMC

전원 – 확장 헤더를 통한 5V DC 외부<6 레이어>

-미니 USB

비디오 -16b HDMI 1280x 1024 MAX

오디오 – HDMI

BeagleBone Black과 BeagleBone의 차이점

• 프로세서:프로세서를 BeagleBone의 "두뇌"라고 생각할 수도 있습니다. 두 프로세서 모두 ARM Cortex-A8처럼 작동하지만 Beaglebone은 최대 720MHz 속도로 작동하는 반면 BeagleBone Black은 최대 1GHz로 작동합니다.

• RAM:정품 BeagleBone Black에는 512MB의 DDR3가 있는 반면 BeagleBone에는 256MB의 DDR2가 있습니다(이중 정보 요금 2).

• MicroSD 카드 슬롯:정품 BeagleBone을 사용하려면 내부에 microSD 카드가 있어야 합니다. 일반적으로 기본 4GB microSD 카드와 함께 제공되며 BeagleBone Black은 내장 메모리와 함께 제공되며 microSD 카드는 제공되지 않습니다.

BeagleBone 블랙 블록 다이어그램 및 2D 차트

Beaglebone 블랙 기능의 A2D 차트

BeagleBone Black 애플리케이션

개발자가 소규모 네트워크 애플리케이션을 테스트하고 만드는 데 유용합니다.
상업용 기기를 대상으로 하는 대부분의 IoT 프로젝트에서도 BeagleBone을 서버로 사용하고 있습니다.
일부 산업용 장비에서 BeagleBone Black은 이후에 중앙 제어 모듈로 유용할 수 있습니다.
BeagleBone Black은 강도가 낮은 무거운 운영 체제를 실행하려는 애플리케이션에도 유용합니다. 따라서 접근이 용이하고 낮은 에너지로 심각한 작업을 수행합니다.
BeagleBone Black은 작업을 빨리 시작해야 할 때 정말 유용합니다.
비글본 블랙 LINX는 또한 일어나서 걷는 데 걸리는 시간이 훨씬 적습니다. 또한 사전 구축된 LINUX 배포판과 함께 제공되므로 상당한 시간을 절약할 수 있습니다.

요약

요약하면, Beaglebone 오픈 소스 Linux와 유사한 접근 방식은 산업용 컴퓨터와 SBC(세션 경계 컨트롤러) 간의 격차를 해소했습니다. 결과적으로 비글본은 삶의 여러 측면에서 인공 지능에 대한 탐색을 촉진했습니다. 매우 간단한 사전 설치 도구가 있으면서 이 모든 것이 가능합니다. Beaglebone black LINX에 대한 자세한 내용은 언제든지 문의하십시오.
