CD4049:기능, 응용 프로그램 및 회로도

오늘날 CD4049보다 더 나은 인버터 IC는 없습니다. 이 인버터는 논리 회로의 중요한 구성 요소로 남아 있으며 매우 안정적입니다. 예를 들어 회로 로직 레벨 변환이 필요한 경우 이 CMOS 로직 기반 16진 인버터 IC가 솔루션입니다.

또한 이 인버터 IC에서는 다른 회로가 가장 잘 작동합니다. 계속 읽으면서 이 초보자 친화적인 IC를 사용하여 다양한 회로 프로젝트를 구축하는 방법을 설명합니다. 따라서 이 매뉴얼의 도움으로 귀하의 건설 프로세스를 보다 쉽게 ​​접근할 수 있고 시기적절하게 만들 수 있습니다.

1. CD4049 특성

CD4049 데이터시트에는 이 IC의 성능 및 기술 구성요소가 자세히 나열되어 있습니다. 그럼에도 불구하고 그 중 일부는 다음과 같습니다.

1. 공급 전압 범위는 3V ~ 15V입니다.
2. 높은 싱크 전류 및 소스 기능이 있습니다. 이러한 이유로 IC는 전체 온도 범위에서 5볼트 공급을 사용하여 2개의 TTL 부하를 구동할 수 있습니다.
3. 이 회로에는 고유한 입력 보호 기능이 있습니다. 또한 Vdd보다 높은 게이트 입력 전압을 허용합니다. 따라서 이 기능은 정전기 방전을 방지합니다.
4. 인버터 IC는 높은 논리 레벨에서 낮은 논리 레벨로의 변환 능력을 가지고 있습니다.
5. 또한 최대 입력 제한은 18V 전체 패키지 온도 범위에서 1µA입니다. 25°C에서 최대 입력은 18V에서 100nA입니다.
6. 20V 대기 전류를 철저히 테스트했습니다.
7. 종종 SOIC, PDIP, SO 및 TSSOP와 같은 16핀 패키지로 제공됩니다.
8. 매개변수 등급은 5, 10 및 15볼트입니다.

2. CD4049 IC 핀 배치 및 기능

CD4049 IC에는 16개의 핀/터미널이 있습니다. 아래에는 설명과 함께 PIN과 이름을 나타내는 개요도 있습니다.

(16개의 핀과 그 이름을 보여주는 CMOS CD4049 다이어그램)

출처:Wikipedia Commons

• 핀 1 – 전압 공급 단자입니다.
• 핀 3, 5, 7, 9, 11, 14(A, B, C, D, E, F)는 한쪽의 인버터 입력 핀을 구성합니다.
• 핀 2, 4, 6, 10, 12, 15(G, H, I, J, K, L) – 반대쪽에는 이러한 인버터 출력 핀이 있습니다.
• 핀 8 – IC의 접지 단자입니다.
• 핀 13과 16 – 마지막으로 NC(연결되지 않음) 단자입니다.

3. CD4049의 응용

일반적으로 CD4049 IC 애플리케이션에는 다양한 모드가 있습니다. 더 구체적으로 말하면 회로의 논리 레벨을 변환하는 데 사용합니다. 다른 경우에는 여전히 다음과 같은 다른 전자적 목적으로 사용됩니다.

• 방형파 발진기의 구성
• DTL 및 TTL 변환기 구축 중.
• 전압 증배기 회로에 사용
• 전환 또는 ON/OFF 회로에 유용합니다.
• 현재 소스 또는 싱크 드라이버에서 기능을 제공합니다.

(켜기 및 끄기 스위치)

4. CD4049를 사용하여 간단한 회로 만들기

때때로 CD4049와 CD4049UBE에 대한 기술적인 논쟁이 있습니다. 더 나은 IC는 무엇입니까? 사실, 극단적인 노이즈 퍼지 회로를 구축할 때는 버퍼링되지 않은 버전을 사용하는 것이 좋습니다.

표준에 따라 이러한 16진 버퍼로 빌드하는 데 사용하는 구성 요소에 대한 상수 값이 있습니다. 저항 R1과 커패시터 C1이 함께 주파수 F를 결정합니다. 따라서 다음 공식으로 이 관계를 나타냅니다.

F =1 / (RxCx1.39)

또한 이상적인 전원은 3V ~ 12VDC입니다.

더 나아가 2개의 CMOS 인버터로 터치 ON-OFF 스위칭 회로를 구축할 것입니다. 따라서 CD4049 Hex 인버터 버퍼 IC를 사용하여 구축된 다른 두 개의 유사한 회로를 소개하겠습니다.

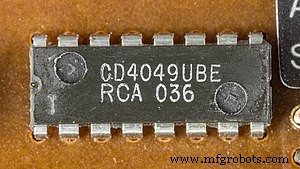

(회로 기판에 설치된 CD4049 버퍼되지 않은 핀아웃)

출처:Wikipedia Commons

간단한 무바운스 스위치 회로

우선, 무바운스 스위치 회로를 살펴봅니다. 탑픽인 이유는 저소음과 높은 품질 때문이다. 기본적으로 이 전자 스위치 회로는 RS 플립플롭 세트에서 작동합니다.

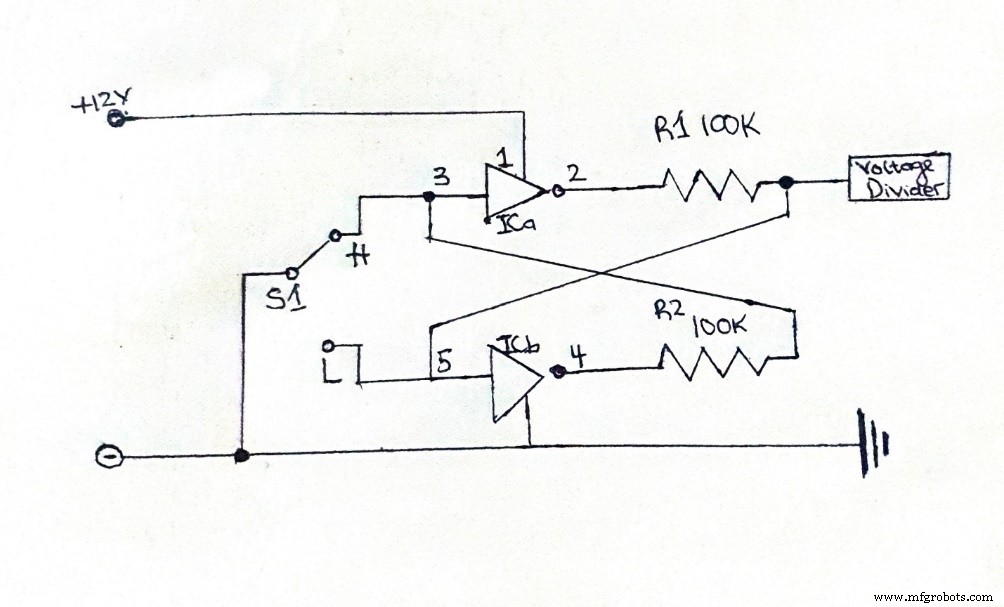

(CD4049를 사용한 간단한 무바운스 스위치 회로의 개략도)

출처:Wikipedia Commons

작동 원리는 낮거나 높은 출력 신호를 잠그는 회로를 구성하는 것과 관련이 있습니다. 결과적으로 기계식 스위치는 초기 펄스를 해제합니다. 이제부터 회로는 제어 스위치의 미래 펄스를 무시합니다. 결과적으로 바운스리스 버튼의 출력은 디지털 인버터의 입력에 연결됩니다. 따라서 제어 회로는 직렬 펄스가 아닌 단일 펄스를 수신합니다.

구형파 발진기 회로

IC-4049로 구축된 간단한 회로의 또 다른 예는 구형파 발진기 발생기입니다. 여기에서는 이러한 특정 목적을 위해 CD4049 Hex Inverter를 소개합니다. 이것을 설정하는 것은 간단합니다. 우선 커패시터와 저항만 있으면 됩니다. 그런 다음 IC-4049 Hex 반전 버퍼가 남아 있는 것을 보충합니다.

기능면에서 구형파 발진기의 에너지 소비는 상당히 낮습니다. 상대적으로 출력 주파수는 일정하게 유지됩니다. 전원 공급 장치 전압으로 인해 주파수 변화율도 낮습니다. 일반적으로 이러한 회로는 50% 듀티 사이클 구형파 생성을 갖습니다.

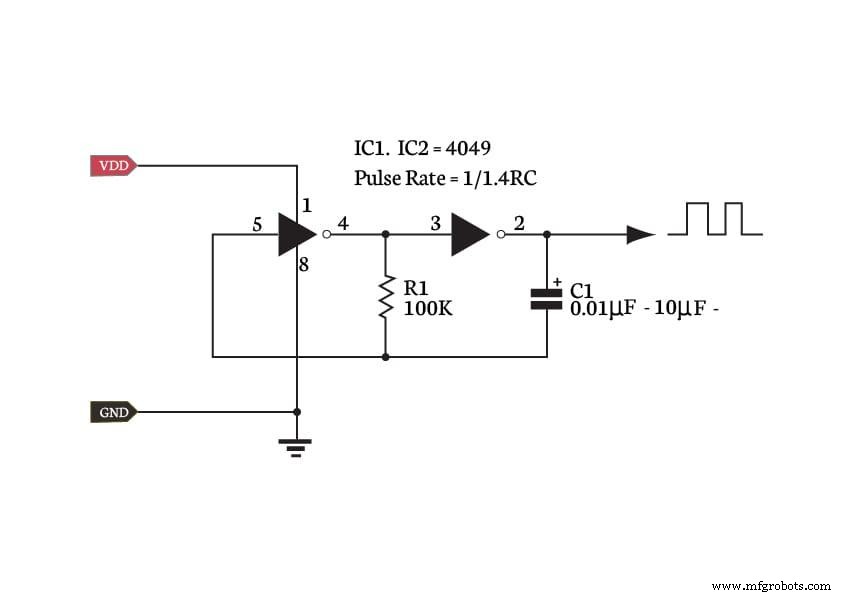

(CD4049가 있는 구형파 발진기 회로)

CD4049 인버터 IC를 사용하여 터치 ON-OFF 회로 구축

여기에서 이 실용적인 가이드를 통해 플립플롭처럼 작동하도록 온-오프 회로를 설정하는 것을 목표로 합니다. 케이블을 터치하면 LED가 켜지고 다른 접점에서는 조명이 꺼집니다. 즉, 회로에서 디지털 센서와 같은 기능을 합니다. 터치 램프에서 이 응용 프로그램을 자주 볼 수 있습니다.

필수 구성 요소

실제로 회로 구축을 시작하려면 몇 가지 구성 요소가 필요합니다.

• CD4049 육각형 인버터 게이트 IC.
• 470Ω 저항기.
• 1MΩ 저항기.
• 4.7MΩ 저항기.
• 100nF 커패시터(세라믹).
• 1μF 커패시터(전해).
• LED.
• 브레드보드.
• 점퍼 와이어.
• 5V DC 전원.

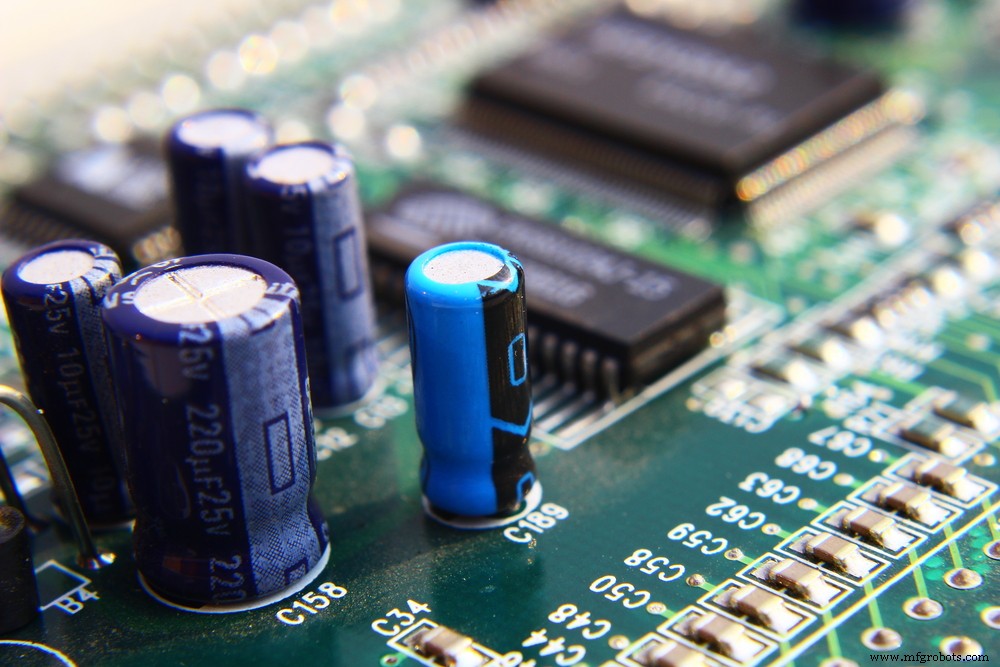

(배경에 보이는 집적 회로가 있는 회로 구성 요소).

이 IC에는 서로 독립적인 6개의 인버터 게이트가 있습니다. 명확성을 위해 A 표시가 있는 핀이 있습니다. 이들은 인버터 IC 입력 핀을 구성하며 Y로 표시된 일부 핀이 출력 단자 역할을 합니다.

시작하려면 진실 테이블을 준비합시다. 이 작은 차트는 모든 입력에 대한 NOT 논리 게이트 IC 출력을 보여줍니다.

입력	출력
낮음	높음
높음	낮음

즉, 모든 낮은 입력(0)에 대해 출력은 높음(1)이고 그 반대의 경우도 마찬가지입니다. 완성된 회로가 어떻게 작동하는지에 대한 기초 역할을 합니다.

연결 절차

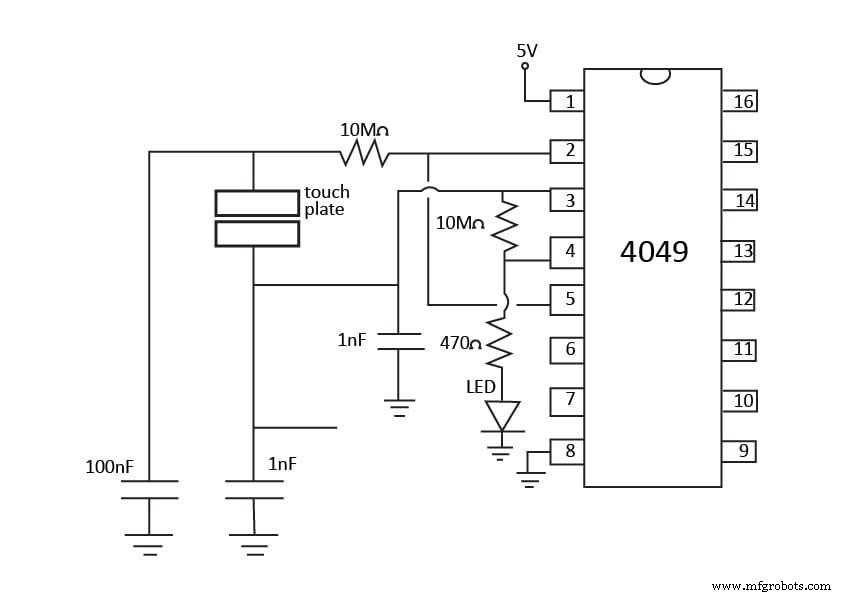

(CD4049 Inverter IC를 이용하여 Touch ON-OFF 회로를 구성하기 위한 회로도)

1. 시작하려면 전원 공급 장치를 CD4049 인버터 칩에 연결합니다. 즉, 핀 1과 Vdd를 12V 입력에 연결하는 것을 의미합니다. 그런 다음 핀 8과 GND가 접지로 이동합니다.
2. 다음으로 핀 3과 4에 10MΩ 저항을 연결합니다.
3. 그런 다음 터치 플레이트의 한쪽 끝에서 다른 10MΩ 저항을 인버터 칩의 핀 2에 연결합니다. 병렬 연결에서 터치 패널과 함께 100nF 커패시터를 설치합니다.
4. 반대쪽 터치 플레이트 끝을 핀 3에 연결할 때 1μF 커패시터도 연결합니다.
5. 이제 핀 2와 핀 3 사이에 1MΩ 저항을 연결합니다.
6. 이 시점에서 첫 번째 게이트의 출력을 게이트 2의 입력에 연결합니다. 따라서 핀 2에서 핀 5로 연결을 실행합니다.
7. 마지막으로 출력 장치를 설치합니다. 이 경우 터치 On-Off 장치는 핀 4(두 번째 게이트의 출력)로 이동합니다. LED에는 과도한 전류가 연소되는 것을 방지하는 보호용 470Ω 저항이 있습니다.

이것으로 하드웨어 연결이 완료되었습니다. 마지막으로 회로는 LED를 켜고 끌 준비가 되었습니다.

결론

전반적으로 CD4049는 다른 많은 로직 레벨 컨버터 중 하나입니다. 일반적으로 전용 디지털 회로를 포함하여 다양한 전자 애플리케이션에서 찾을 수 있는 디지털 인버터입니다. 대부분의 경우 이러한 논리 IC를 다른 회로에 연결하는 방법에 따라 기능이 달라집니다.

이 회로를 구축하는 데 어려움이 있었거나 질문이 있습니까? 문의 버튼을 사용하여 문의하세요.
