MAX3232 데이터시트:기본 가이드

max3232가 무엇인지 모른다면 마이크로컨트롤러를 컴퓨터와 연결하는 것이 어려울 수 있습니다.

마이크로컨트롤러와 인터페이스하려면 max3232의 핀 배열과 기능을 이해하는 것이 중요합니다.

핀아웃 설정 및 응용 프로그램을 포함하여 max3232의 기본 사항을 살펴보겠습니다.

MAX3232란 무엇입니까?

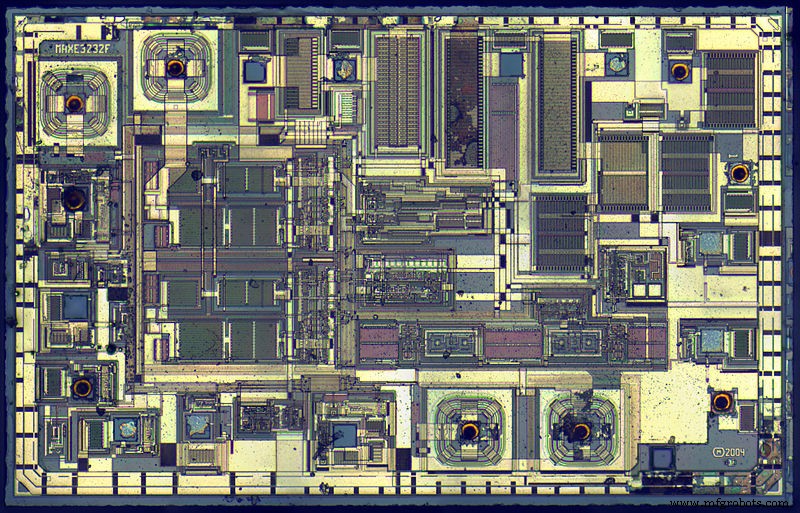

MAX3232 TTL 집적 회로

MAX3232는 매우 인기 있는 트랜지스터-트랜지스터 논리 집적 회로입니다. 이 장치에는 2라인 드라이버, 트윈 차지 펌프 코스, 15kV ESD 보호 단자가 있는 2라인 수신기가 있습니다.

또한 MAX3232는 TIA/EIA-232-Fand 규정을 준수합니다. 전기 인터페이스를 통해 비동기 통신 컨트롤러를 직렬 포트 커넥터에 연결합니다.

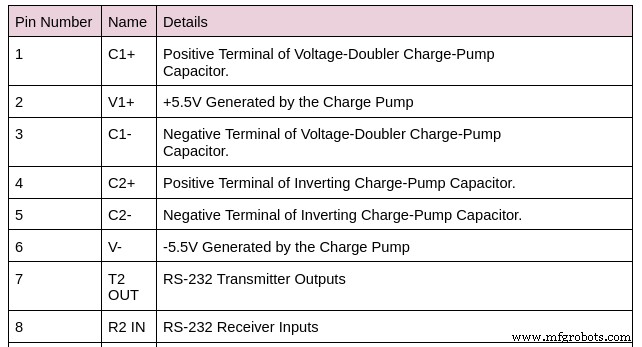

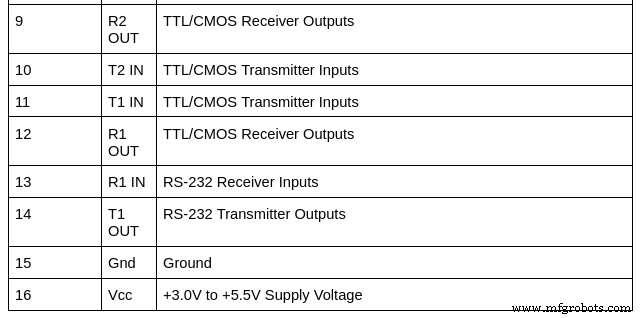

MAX3232 핀 배치

MAX3232 데이터시트: 기능

첫째, MAX3232 설정 및 초기화가 간단합니다. 2개의 동시 변환(듀얼 드라이버 및 수신기)과 5V 및 3.3V에서 작동하는 논리 장치를 지원합니다. 또한 8mA의 작동 전류로 16핀 PDIP, SO 및 SOIC 모듈을 지원합니다. 또한 최대 250kbit/s의 전송 속도와 ±30V 입력 레벨을 제공합니다.

SOIC 모듈

또한 충전 간 절전 시간을 연장하고 버스의 ESD 보호 기능이 업계 표준을 능가합니다.

또한 통합 기능으로 보드 공간이 줄어듭니다. 마지막으로 인체 모델인 15kV(HBM)를 사용합니다.

MAX3232를 사용하는 방법

IC를 설정하려면 Vcc에 적절한 전압을 공급하십시오. GND 핀을 회로에 연결합니다.

이 집적 회로는 두 개의 논리 레벨을 변환할 수 있습니다. 이 집적 회로를 두 개의 마이크로 컨트롤러와 함께 사용할 수 있습니다. 또한 T1 입력(핀 10) 및 R1 출력(핀 13)은 이 두 핀에 해당해야 합니다.

핀 R1 IN 및 T1 OUT은 컨버터 R2232 논리 신호 및 T1 OUT을 지원합니다. 이것은 TTL/CMOS 로직 입력(핀 14)입니다.

회로는 전하 펌핑을 사용합니다. 커패시터를 사용하여 최대 25V까지 충전하므로 3.3V/5V를 25V로 변환합니다.

MAX3232 데이터시트: 응용 프로그램

2S232 케이블

첫째, 설계자는 마이크로컨트롤러를 컴퓨터와 인터페이스하는 데 사용하며 RS232 케이블 생성의 핵심 구성요소입니다.

또한 설계자는 ARM, PIC, Atmel, TTL 또는 CMOS 논리 회로와 같은 다양한 임베디드 시스템을 포함하여 개인용 컴퓨터 및 배터리 작동 시스템을 만드는 데 사용합니다.

CMOS OR 논리 회로

마지막으로 엔지니어들은 이를 사용하여 고속 모뎀, 컴퓨터 주변기기 및 프린터를 만듭니다.

결론

MAX3232는 마이크로컨트롤러를 컴퓨터에 연결하고 이들 사이에서 직렬 통신을 허용하는 데 필수적입니다. 질문이 있는 경우 당사 페이지에서 문의할 수 있습니다.
