판금 제조 101: 금속 시트 생산의 기초 마스터하기

새로운 제조 공정을 선택하기 전에는 해당 기술의 기초를 이해하는 것이 중요합니다. 즉, 무엇인지, 어떻게 작동하는지, 장점은 무엇인지 파악해야 합니다. 이 글에서는 판금 제조 기초를 다룹니다. 수많은 산업에 적용되는 이 금속 생산 기술을 조명하고자 합니다.

판금 제조(Sheet Metal Fabrication)란?

판금 제조는 평평한 금속 시트를 금속 제품과 구조물로 변환하는 과정을 말합니다. 일반적으로 판금 가공 방법은 다양한 판금 유형을 부품과 구성요소로 변형하는 것을 포함합니다. 따라서 이 금속 성형 공정을 단일 제조 공정이 아닌 성형 기술 모음으로 생각하는 것이 도움이 됩니다.

이 기술들은 종종 서로 연계되어 필요한 부품을 생산합니다. 기본 판금 제조 기술에는 절단, 벤딩, 펀칭, 스탬핑, 용접, 마감이 포함됩니다. 곧 자세히 다루겠습니다.

판금 제조는 다양한 금속 소재에 적합합니다. 예를 들어 RapidDirect에서는 알루미늄, 강철, 스테인리스강, 구리, 황동으로 판금 부품을 생산합니다. 이 제조 공정은 매우 흔해 하루 일과 중 판금 가공 제품을 접하지 않는 날이 드뭅니다. 가전제품부터 브라켓, 인클로저 같은 소형 부품까지 어디에나 있습니다.

판금 설계 프로세스 가이드

많은 사람들이 판금 제조 공정의 기본 단계를 잘 모릅니다. 기초 지식 부족은 프로젝트에 대한 현실적인 요구사항과 기대를 세우는 데 어려움을 줍니다. 판금 가공 방법은 여러 숙련된 전문가와 도구가 필요한 다단계 공정인 경우가 많습니다.

시작부터 끝까지 금속 가공 설계 프로세스는 다음과 같습니다.

아이디어 구상

모든 급속 프로토타이핑 공정은 아이디어에서 시작하며, 판금 설계도 예외는 아닙니다. 설계자가 원하는 기본 개념에서 출발합니다. 이 아이디어를 대략적으로 정리해 프로젝트에 대한 현실적인 요구사항을 제시할 수 있습니다. 원하는 판금 부품의 3D 모델 설계도 포함될 수 있습니다. 모델에는 벽 두께, 벤드 반경, 홀 방향, 벤드 여유량 등이 포함됩니다.

엔지니어링 도면 작성

3D 모델 완성 후 제조용 도면을 작성해야 합니다. 작업 시작 전 엔지니어는 블루프린트를 개발해야 합니다. 이 블루프린트는 초기 도면 작성에 필요한 판금 사양을 결정합니다.

이 도면이 기계 공장으로 전달됩니다. 도면에는 소재 선택, 표면 마감 등 모든 제조 정보가 포함됩니다.

제조 가능성 분석 (DFM)

기타 관련 계산과 함께 도면을 재검토해 요구사항과 사양 준수 여부를 확인합니다. DFM(Design for Manufacturability) 전략을 따르면 설계 단순화와 부품 수 감소가 가능합니다. 이러한 분석은 다양한 용도에 부품 표준화를 제안합니다.

또한 엔지니어는 쉽게 제조할 수 있는 설계를 개발하는 통찰을 얻습니다. 제조 가능성 분석이 완료되면 응력/변형 수준과 하중 한계에 대한 심층 계산이 포함된 최종 공장 도면이 나옵니다. 이 정보가 판금 제조 공정을 결정합니다.

프로토타입 개발

판금 설계 모델이 나오면 엔지니어는 부품 형상을 유지하기 위해 여러 공정을 수행합니다. 절단, 벤딩, 펀칭, 스탬핑, 용접 등이 포함됩니다. 표면 마감도 생성된 프로토타입의 심미성을 높여줍니다. 이 단계들을 순서대로 수행하는 것이 중요합니다. 공정을 서두르거나 단계를 건너뛰면 최종 제품 품질과 무결성이 저하될 수 있습니다.

프로토타입 테스트

프로토타입 개발 후 고객은 요구사항 충족 여부를 평가합니다. 테스트에는 실제 조건에서의 사용도 포함될 수 있습니다. 사용자 피드백을 통한 평가도 가능합니다.

양산

테스트를 통과하고 요구 사양을 충족한 프로토타입은 본격적인 부품 생산에 들어갑니다.

판금 제조 공법 (Methods)

판금 제조를 이용해 다양한 부품이 어떻게 형성되는지 이해하려면 사용되는 다양한 기술 유형을 알아야 합니다. 이 판금 가공 방법들은 평평한 금속 시트를 3차원 기능성 부품으로 변환합니다. 가장 일반적인 판금 가공 기술은 다음과 같습니다.

절단 (Cutting)

절단은 일반적으로 판금 제조의 첫 단계입니다. 이름 그대로 금속 시트를 절단하는 것입니다. 즉, 직사각형 금속 시트에서 고객 부품 설계에 맞춰 소재를 크기에 맞게 자릅니다. 판금 절단에는 다양한 방법이 있습니다.

예를 들어 전단력(Shear)을 이용해 금속을 자르는 전단 가공이 있습니다. 여기에는 전단(Shearing), 펀칭(Punching), 블랭킹(Blanking) 세 가지 옵션이 있습니다. 반면 전단력을 쓰지 않는 무전단(Shear-less) 절단도 있습니다. 정밀 절단과 빠른 리드타임이 필요한 산업 프로젝트에 이상적입니다.

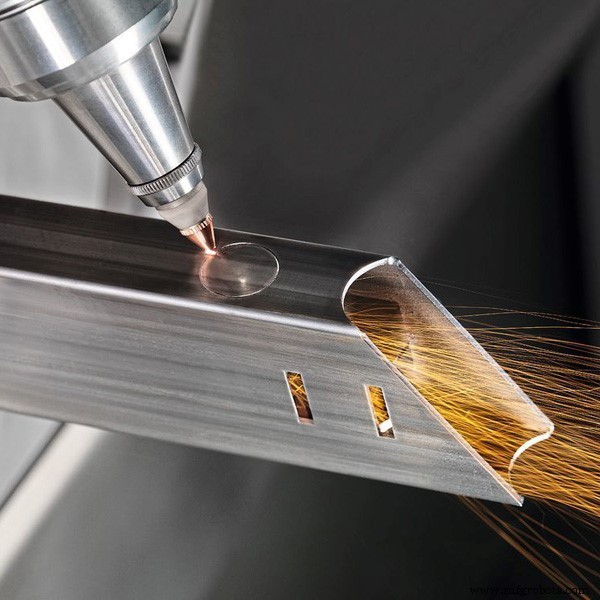

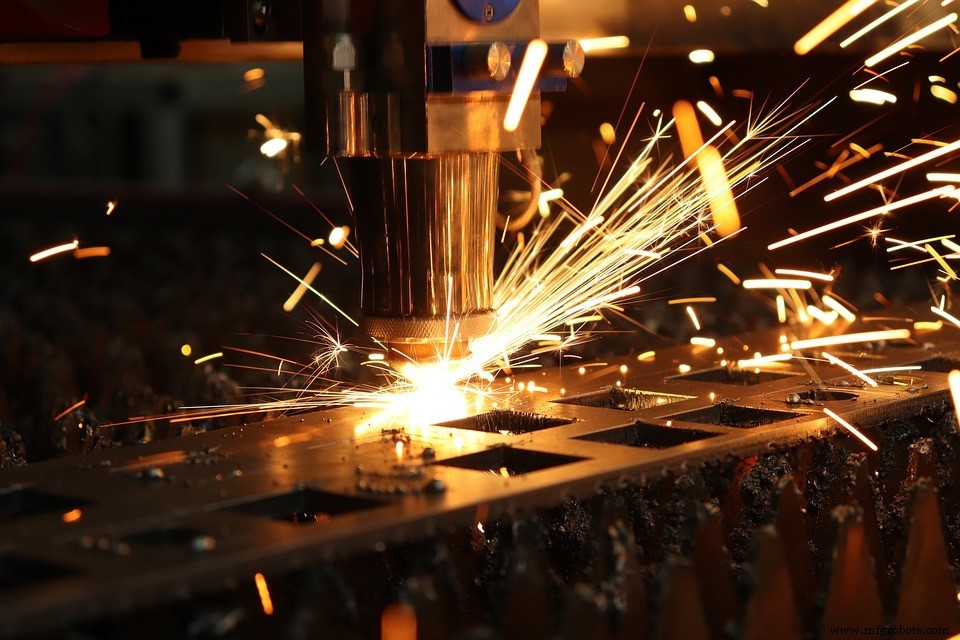

RapidDirect에서는 판금 레이저 절단을 활용하는데, 이는 무전단 공정입니다. 산업용 애플리케이션에 더 적합하다고 판단합니다. 레이저 절단은 높은 정밀도(±0.1mm)와 시간 효율성을 제공합니다. 플라즈마 절단과 워터젯 절단도 제공하며, 이들 또한 고정밀 절단이 가능합니다.

스탬핑 (Stamping)

스탬핑은 평평한 금속 블랭크를 다양한 형상으로 변환하는 냉간 성형 공정입니다. 툴과 다이를 사용하며, 충격 시 전단 압력을 통해 금속 형상을 변경합니다.

스탬핑은 판금 제조에서 광범위한 용어입니다. 펀칭, 벤딩, 엠보싱을 포함합니다. 플랜징(Flanging)도 포함되는데, 이는 금속 시트를 쓸어넘겨 플랜지를 형성하는 방식입니다.

벤딩 (Bending)

벤딩은 판금 제조의 또 다른 핵심 단계입니다. 이름 그대로 금속 시트를 구부리는 것입니다. 금속 가공자는 프레스 브레이크, 롤링 머신 등 장비를 사용해 판금 벤딩을 수행합니다. 장비 세트는 U-벤드, V-벤드 같은 표준 형상을 만듭니다.

비전문가 눈에는 벤딩이 단순해 보이지만, 실제로는 고도로 숙련된 제조자가 필요한 복잡한 공정입니다. 주된 이유는 '스프링백(Spring back)' 현상 때문입니다. 벤딩 후 금속이 원래 평평한 형태로 돌아가려는 경향을 말합니다. 이 판금 제조 문제를 극복하려면 작업자가 원하는 각도가 스프링백 후 나오도록 오버벤딩(Overbending)해야 합니다.

펀칭 (Punching)

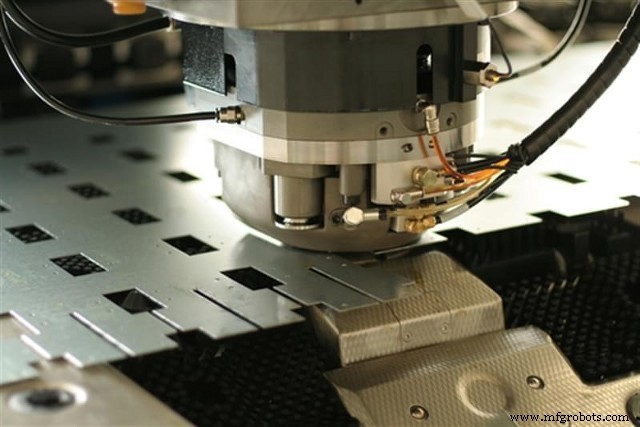

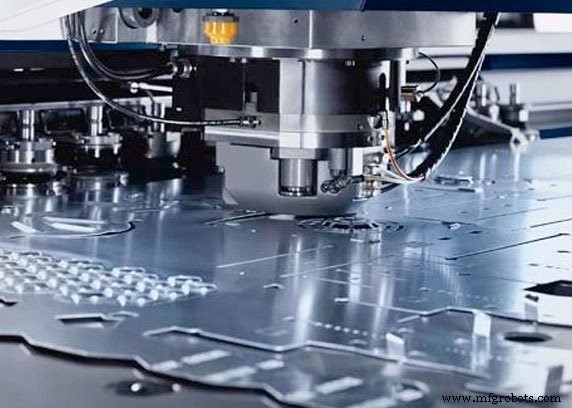

펀칭은 금속 시트에 구멍을 만드는 기술입니다. 펀치와 다이(보통 경금속)를 사용하며, 전단력으로 금속 시트에 구멍을 뚫습니다. 다이는 구멍에서 발생한 스크랩을 모읍니다. 펀칭은 금속 시트에 들여쓰기(Indentation)를 만드는 데도 도움이 됩니다. RapidDirect의 CNC 펀칭 기능으로는 최대 직경 50mm 구멍을 만들 수 있습니다.

용접 (Welding)

용접은 판금 제조의 마지막 단계 중 하나입니다. 금속 조각들을 하나의 부품으로 결합하는 판금 기초 공정입니다. 스틱 용접, MIG, TIG 등 다양한 용접 기술이 있습니다.

접근 방식은 다르지만 세 가지 모두 부품 모서리를 녹이고 필러 금속을 추가해 금속을 결합하는 기능을 합니다. 이는 조각 사이에 야금적 결합을 만들어 강하게 융합합니다. 용접은 제품이 두 개 이상의 개별 구성요소로 이루어질 때만 필요합니다.

판금 가공 부품이 필요하시면 지금 RapidDirect에 문의하세요.

판금 제조용 소재 선택

판금 엔지니어링에는 다양한 소재가 사용됩니다. 최적의 품질을 위해 제품에 가장 적합한 선택을 하는 것이 중요합니다.

선택은 원하는 최종 제품과 전반적인 기대에 따라 달라져야 합니다. 제조에 쓰이는 판금 소재들은 다음과 같습니다.

• 스테인리스강 – 여러 종류 선택 가능. 오스테나이트계 스테인리스강은 비자성이며 니켈과 크롬 함량이 높습니다. 내식성과 성형성이 좋아 널리 쓰입니다. 페라이트계 스테인리스강은 자성이 있으며 비구조적·장식용 용도에 적합. 마르텐사이트계 스테인리스강은 강하고 내식성 있는 제품을 만듭니다.
• 열간 압연 강판 – 1700°F(약 927°C) 이상에서 롤 공정으로 생산된 강철. 유연성이 좋아 대형 부품으로 쉽게 성형 가능.
• 냉간 압연 강판 – 열간 압연 강판에 추가 가공한 것. 표면이 더 매끄럽고 공차가 우수함.
• 도금 강판 (Pre-Plated Steel) – 아연도금 판금 소재라고도 함. 녹 방지 보호 코팅이 되어 있음. 연성 증가로 판금 가공 공정 지원.
• 알루미늄 – 제조 분야에서 또 다른 인기 선택. 우수한 강도-중량 비율 보유. 다양한 용도 요건 충족 특성 다수.
• 구리/황동 – 아연 함량이 낮아 황동 가공 용이. 구리는 산화 피막으로 내식성 보유. 두 소재 모두 건축 제품에 심미적 외관으로 선호됨.

판금 제조용 표면 마감 선택

표면 마감은 맞춤 판금 제조의 또 다른 중요한 측면입니다. 금속 표면 마감은 심미적·기능적 이점을 모두 가집니다.

판금에 적용 가능한 표면 마감은 다음과 같습니다.

• 샌드 블라스팅 (Sand Blasting) – 모래나 연마재를 고속으로 판금에 분사해 매트 질감을 만들어 코팅 준비.
• 버프 폴리싱 (Buff Polishing) – 천 휠로 금속 표면을 문질러 광택 냄.

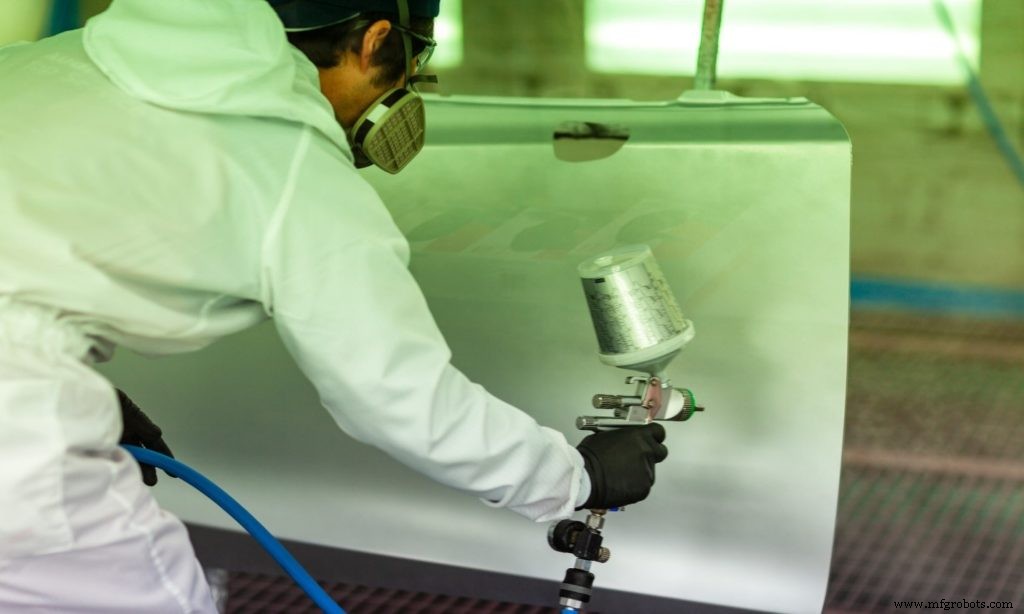

• 분체 도장 (Powder Coating) – 분말 도료를 금속 부품에 직접 분사 후 오븐에서 구워 내마모성 층 형성.
• 아노다이징 (Anodizing) – 우수한 내식성 부여. 표면 경도와 내구성 향상.
• 화성 피막 (Chemical Films) – 양호한 전도성과 내식성 제공. 도장 베이스용으로 최적. 골드 색상 마감 제공.

판금 제조 설계 고려사항

판금 부품 모델링 시 고려해야 할 중요한 설계 특징들은 다음과 같습니다.

• 벽 두께 (Wall Thickness): 모든 형상에서 균일한 두께가 매우 중요. 둘 이상의 벽 두께를 가진 형상은 서로 다른 두께의 판금 필요. 따라서 부품 정렬과 방향이 부정확해지거나 시간이 걸림.
• 벤드 반경 (Bend Radii): 판금 안쪽 벤드 반경을 최소 두께 이상으로 유지. 최종 부품의 변형과 균열 방지. 벤드 반경을 부품 전체에서 일관되게 유지하면 비용 효율성과 좋은 방향성 보장.
• 벤드 여유량과 공제 (Bend Allowance and Deduction): 벤드 여유량은 부품 실제 길이에 더해 평면 패턴을 개발하는 데 필요한 소재량. 벤드 공제는 플랜지 길이에서 빼서 평면 패턴을 얻는 데 필요한 소재량.
• K 팩터 (K Factor): 판금 공정에서 K 팩터는 중립축과 소재 두께의 비율. 소재 물리적 특성과 두께에 따라 값 변화.
• 홀과 슬롯 방향 (Holes and Slots Orientation): 홀과 슬롯 직경은 최소 판금 두께 이상. 홀 간 간격도 적절해야 함. 소재 가장자리에 너무 가깝게 배치하지 말 것.

기타 추가 고려사항으로는 헴(Hems), 노치(Notches), 탭(Tabs), 컬(Curls), 필릿(Fillets), 카운터싱크(Countersinks) 등이 있습니다.

판금 제조를 위한 DFM 팁

더 우수하고 신속한 부품 제작을 위한 효과적인 판금 제조 설계 팁을 알아두는 것이 중요합니다.

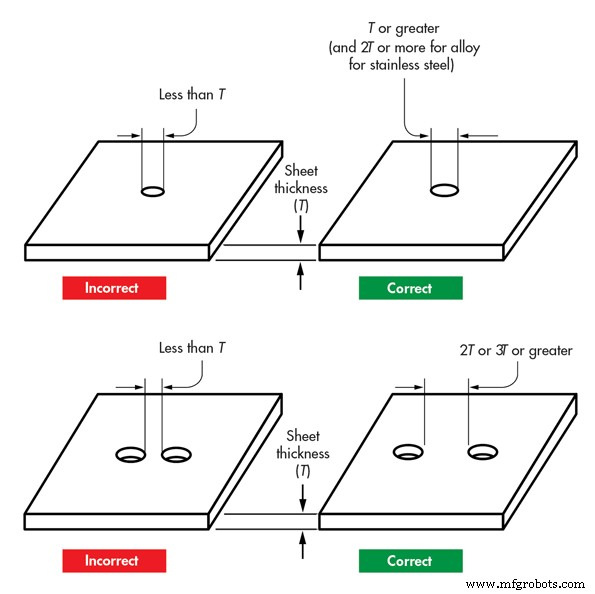

판금 설계에서 홀 크기, 정렬, 위치를 명시하는 것이 필수적입니다. 홀 직경이 판금 두께보다 작으면 긴 번리시(Burnish), 높은 펀치 하중, 과도한 버(Burr) 발생. 따라서 홀 직경은 판금 두께보다 커야 합니다.

홀 간 거리는 최소 판금 두께의 2배 이상. 홀을 가장자리 근처에 둬야 하는 경우 홀과 가장자리 간격은 최소 판금 두께 이상.

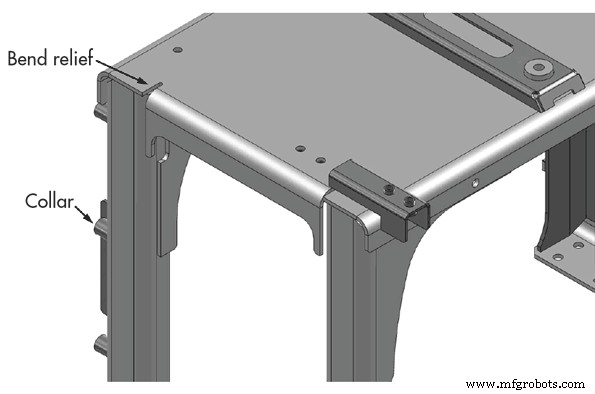

피어스(Pierce) 영역 근처의 칼라(Collar)와 벤드 릴리프(Bend relief)는 판금 부품 강도 강화. 그레인 구조(Grain structure)도 탭이나 러그(Lug)가 있는 부품의 균열 방지에 중요. 러그는 그레인 방향과 평행하면 안 됨. 균열 발생 우려. 대신 그레인 방향에 수직이거나 45도 미만 각도로 배치.

펀치-다이 클리어런스를 크게 유지해 펀치 조기 마모 방지. 벤드에 비드(Bead)를 넣고 코너에 챔퍼(Chamfer)를 주면 강성 증가로 스프링백 효과 감소. 플레어드 홀(Flared holes) 주변 코이닝(Coining)으로 판금 부품 평탄도와 강도 유지 용이.

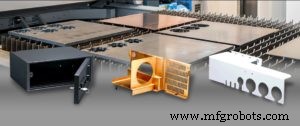

RapidDirect의 판금 제조 서비스

판금 제조는 과학이자 예술입니다. 광범위한 뉘앙스와 기술로 인해 숙련된 금속 가공자가 모든 프로젝트를 맡아야 합니다. 판금 설계 기초를 아셨으니, 나머지는 전문 서비스에 맡기세요!

RapidDirect와 함께하면 판금 가공 공법의 이점과 자동화된 고도로 간소화된 생산 서비스를 누릴 수 있습니다. 당사 서비스로 판금 제조 견적을 12시간 내 받아보실 수 있으며, 리드타임은 최단 3일입니다.

당사의 급속 프로토타이핑 서비스에는 견고하고 신뢰할 수 있는 제조 역량(20년 이상 경력 전문가 팀 주도)과 기술·품질 보증(SGS 및 RoHS 소재 인증, 공정 중 품질 보고서, 초도품 검사)이 포함됩니다.
